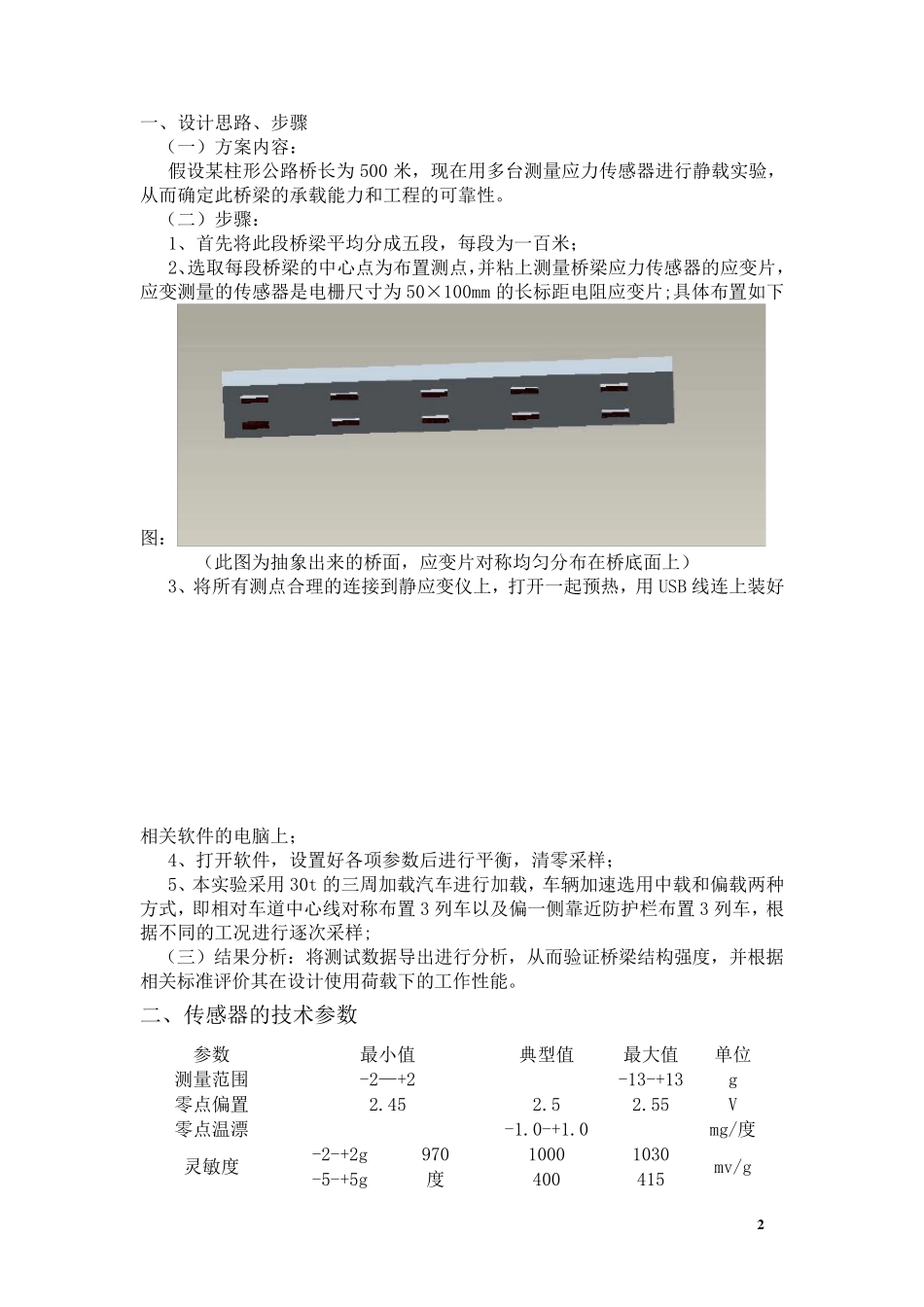

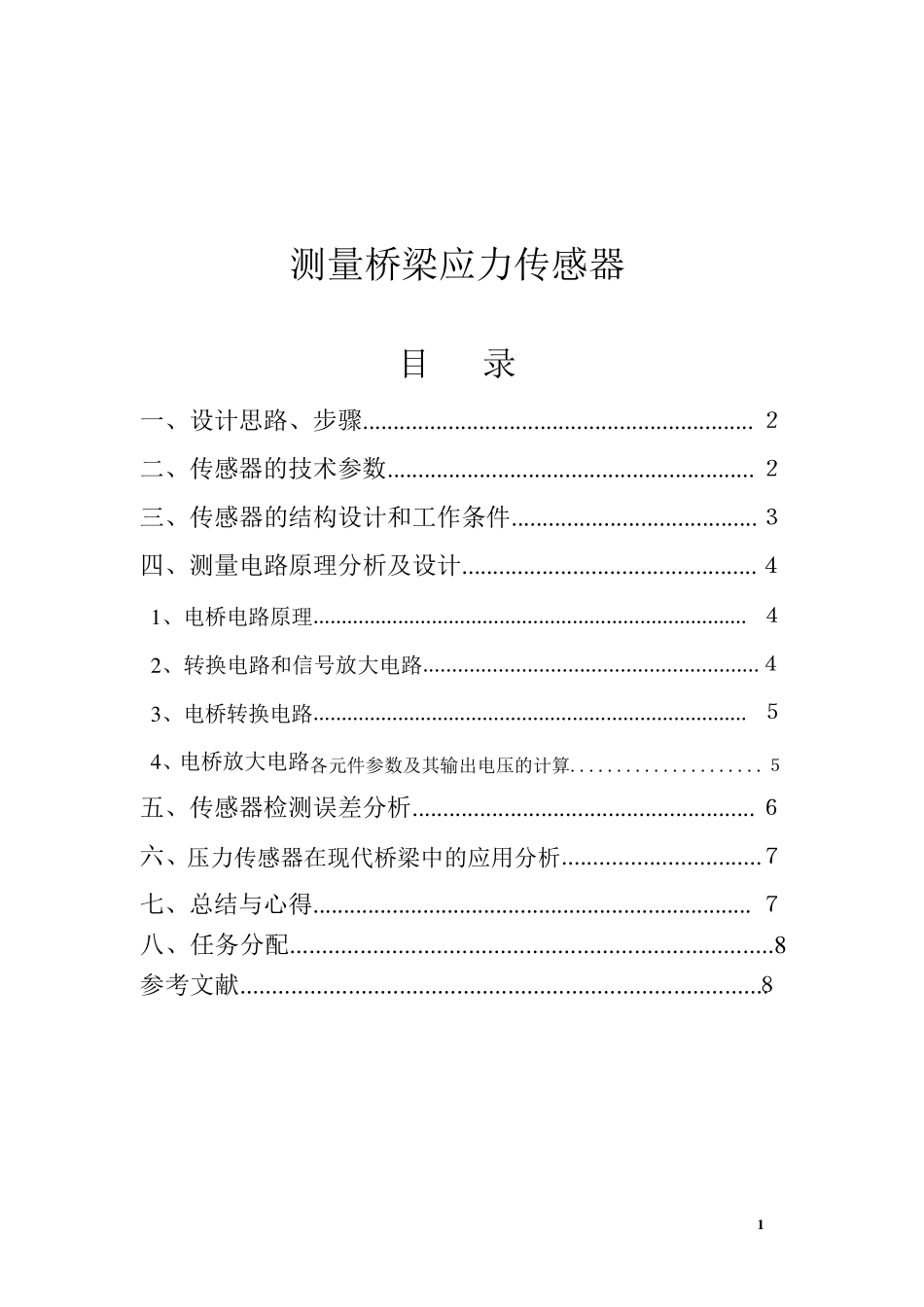

1 课 程 设 计 说 明 书 学生姓名: 胡占北 学 号： ********** 学 院: 机械工程学院 班 级: 机械 103 班 题 目: 测量桥梁应力传感器 指导教师： *** 职称: 教授 2014 年 1 月 9 日 1 测量桥梁应力传感器 目 录 一、设计思路、步骤................................................................ ２ 二、传感器的技术参数............................................................ ２ 三、传感器的结构设计和工作条件........................................３ 四、测量电路原理分析及设计................................................４ 1 、电桥电路原理............................................................................. ４ 2 、转换电路和信号放大电路..........................................................４ 3 、电桥转换电路............................................................................. ５ 4 、电桥放大电路各元件参数及其输出电压的计算.....................５ 五、传感器检测误差分析........................................................ ６ 六、压力传感器在现代桥梁中的应用分析................................７ 七、总结与心得........................................................................ ７ 八、任务分配............................................................................8 参考文献...................................................................................８ 2 一、设计思路、步骤 （一）方案内容： 假设某柱形公路桥长为500 米，现在用多台测量应力传感器进行静载实验，从而确定此桥梁的承载能力和工程的可靠性。 （二）步骤： 1、首先将此段桥梁平均分成五段，每段为一百米； 2、选取每段桥梁的中心点为布置测点，并粘上测量桥梁应力传感器的应变片，应变测量的传感器是电栅尺寸为50×100mm 的长标距电阻应变片;具体布置如下图： （此图为抽象出来的桥面，应变片对称均匀分布在桥底面上） 3、将所有测点合理的连接到静应变仪上，打开一起预热，用USB 线连上装好相关软件的电脑上； 4、打开软件，设置好各项参数后进行平衡，清零采样； 5、本实验采用30t 的三周加载汽车进行加载，车辆加速选用中载和偏载两种方式，即相对车道中心线对称...
