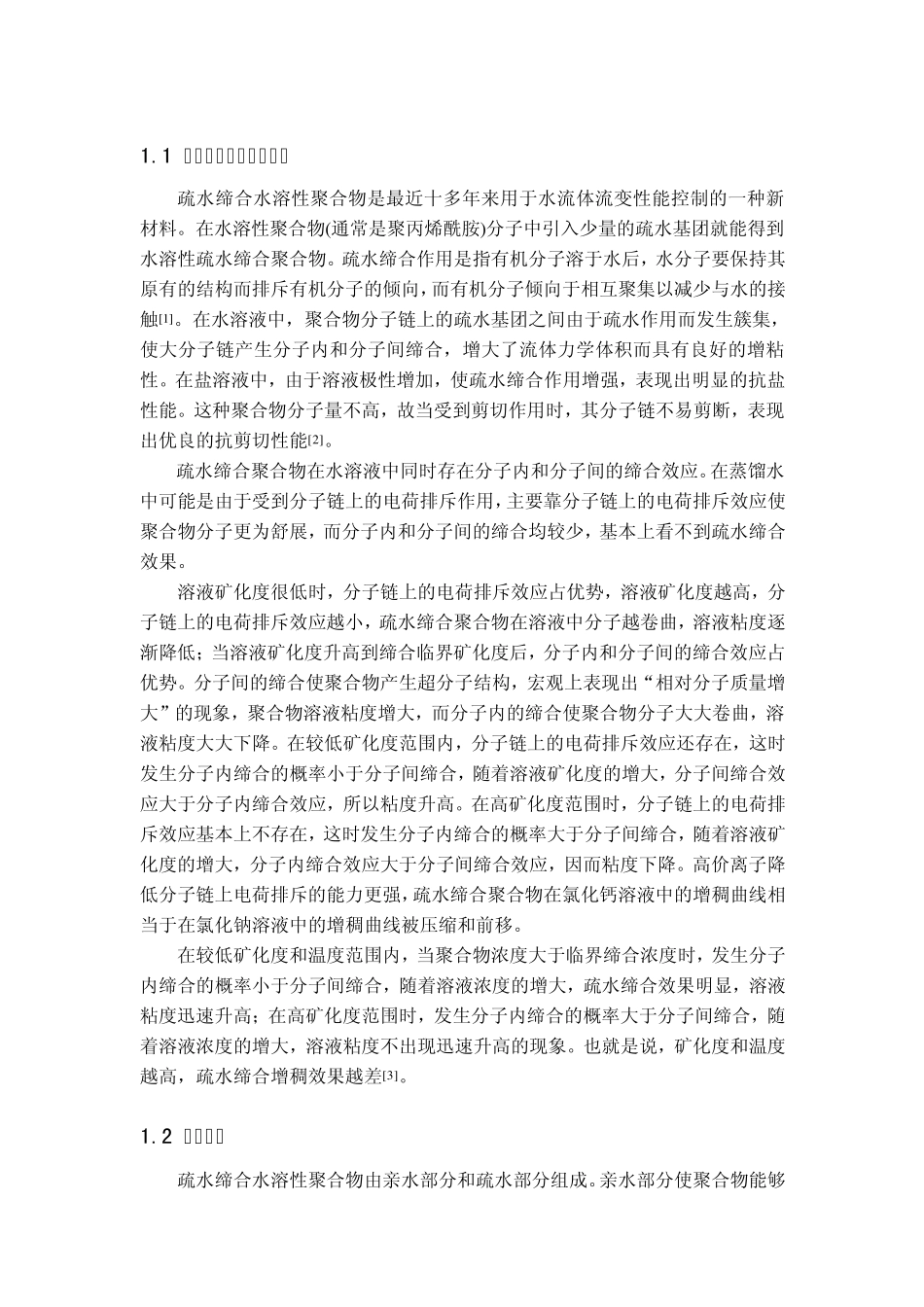

1.1 疏水缔合水溶性聚合物 疏水缔合水溶性聚合物是最近十多年来用于水流体流变性能控制的一种新材料。在水溶性聚合物(通常是聚丙烯酰胺)分子中引入少量的疏水基团就能得到水溶性疏水缔合聚合物。疏水缔合作用是指有机分子溶于水后，水分子要保持其原有的结构而排斥有机分子的倾向，而有机分子倾向于相互聚集以减少与水的接触[1]。在水溶液中，聚合物分子链上的疏水基团之间由于疏水作用而发生簇集，使大分子链产生分子内和分子间缔合，增大了流体力学体积而具有良好的增粘性。在盐溶液中，由于溶液极性增加，使疏水缔合作用增强，表现出明显的抗盐性能。这种聚合物分子量不高，故当受到剪切作用时，其分子链不易剪断，表现出优良的抗剪切性能[2]。 疏水缔合聚合物在水溶液中同时存在分子内和分子间的缔合效应。在蒸馏水中可能是由于受到分子链上的电荷排斥作用，主要靠分子链上的电荷排斥效应使聚合物分子更为舒展，而分子内和分子间的缔合均较少，基本上看不到疏水缔合效果。 溶液矿化度很低时，分子链上的电荷排斥效应占优势，溶液矿化度越高，分子链上的电荷排斥效应越小，疏水缔合聚合物在溶液中分子越卷曲，溶液粘度逐渐降低；当溶液矿化度升高到缔合临界矿化度后，分子内和分子间的缔合效应占优势。分子间的缔合使聚合物产生超分子结构，宏观上表现出“相对分子质量增大”的现象，聚合物溶液粘度增大，而分子内的缔合使聚合物分子大大卷曲，溶液粘度大大下降。在较低矿化度范围内，分子链上的电荷排斥效应还存在，这时发生分子内缔合的概率小于分子间缔合，随着溶液矿化度的增大，分子间缔合效应大于分子内缔合效应，所以粘度升高。在高矿化度范围时，分子链上的电荷排斥效应基本上不存在，这时发生分子内缔合的概率大于分子间缔合，随着溶液矿化度的增大，分子内缔合效应大于分子间缔合效应，因而粘度下降。高价离子降低分子链上电荷排斥的能力更强，疏水缔合聚合物在氯化钙溶液中的增稠曲线相当于在氯化钠溶液中的增稠曲线被压缩和前移。 在较低矿化度和温度范围内，当聚合物浓度大于临界缔合浓度时，发生分子内缔合的概率小于分子间缔合，随着溶液浓度的增大，疏水缔合效果明显，溶液粘度迅速升高；在高矿化度范围时，发生分子内缔合的概率大于分子间缔合，随着溶液浓度的增大，溶液粘度不出现迅速升高的现象。也就是说，矿化度和温度越高，疏水缔合增稠效果越差[3]。 1.2 合成方法 疏水缔合水溶性聚合物由亲水部分和疏水部分组成...
