皮带机有关计算(载荷)

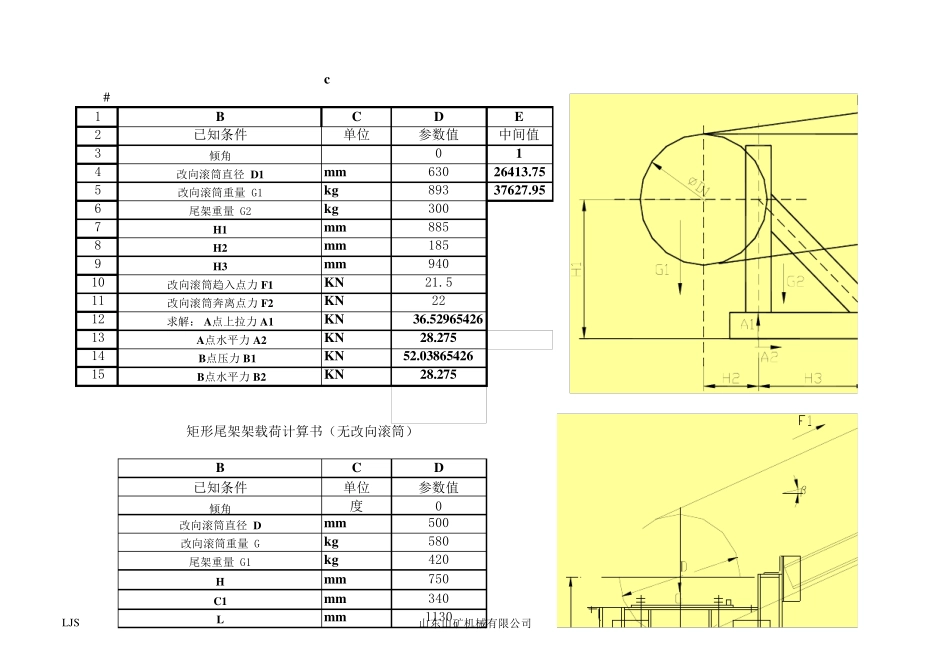

c #1BCDE2已知条件单位 参数值中间值3倾角014改向滚筒直径 D1m m63026413.755改向滚筒重量 G1kg89337627.956尾架重量 G2kg3007H1m m8858H2m m1859H3m m94010改向滚筒趋入点力 F1KN21.511改向滚筒奔离点力 F2KN2212求解： A点上拉力 A1KN36.5296542613 A点水平力 A2KN28.27514 B点压力 B1KN52.0386542615 B点水平力 B2KN28.275BCD已知条件单位 参数值倾角度0改向滚筒直径 Dm m500改向滚筒重量 Gkg580尾架重量 G1kg420Hm m750C1m m340Lm m1130矩形尾架架载荷计算书（无改向滚筒）LJS山东山矿机械有限公司 改向滚筒趋入点力 F2KN3改向滚筒奔离点力 F1KN4.8求解： A点上拉力 A1KN4.92619469 A点水平力 A2KN5.07 B点压力 B1KN-5.071150442 B点水平力 B2KN5.07LJS山东山矿机械有限公司 ΣFX=0 FAX+ FBX+F1 =0 ③绳轮组重量kg31310 N改向滚筒重量kg135013500 N车式拉紧装置重量kg3603600 N尾架重量kg6006000 N拉紧力F1=F2(KN)100100000 NL(mm)47804.78 mL1(mm)23902.39 mL2(mm)8400.84 mL3(mm)49304.93 mH(mm)10001G1=改向滚筒+拉紧装置17100 NG3=尾架+滑轮组6310 NFBY=(-HF1-L3F2+L2G1+L1G3)/-L117898.5565 NFAY=-( FBY+G1 +G3-F2)-41308.5565 N FAX= FBX=-F1/2-50000 N因为AB两处为两块钢板所以：FAY每块钢板受力(KN)-26.85056172 KN下压力FBY每块钢板受力(KN)76.63406172 KN上拔力 FAX= FBX每块钢板受力(KN)-32.5 KN水平力由力的平衡和力矩平衡关系得以下方程式：ΣFY=0 FAY+ FBY+G1 +G3-F2=0 ①ΣMA=0 -HF1-L3F2+L2G1+L1G3+LFBY=0 ②LJS山东山矿机械有限公司 已知：滚筒直径D500 mmH750 mmL1620 mmLJS山东山矿机械有限公司 H1135 mmC2330 mmβ0 °0 弧度滚筒重量450 kg螺旋拉紧重量49 kg尾架重量200 kg滚筒趋入点张力F37.5 KN滚筒奔离点张力F47.6 KNH2615H3615 mm尾架重心距B点距离C3810 mm滚筒与螺旋拉紧重量G14990 N尾架重量G尾架2000 NFBY4978.5185 NFAY-11968.52 NFAX= FBX=(-（F3+F4)COSβ)/2-7550因为AB两处为两块钢板所以：FAY每块钢板受力(KN)7.779537037 KN上拔力FBY每块钢板受力(KN)3.236037037 KN下压力 FAX= FBX每块钢板受力(KN)-4.9075 KN水平力ΣFX=0 FAX+ FBX+（F3+F4)COSβ =0 ③ΣMA=0 (H+D/2)F4*COSβ+(H-D/2)F3*COSβ+G1*(L-C2)-G尾架*（L-H3)-LFBY-(H+D/2)F4*SINβ+(H-D/2)F3*SINβ=0 ②由力的平衡和力矩平衡关系得以下方程式：ΣFY=0 FAY+ FBY+G1 +G尾架-(F3+F4)SINβ=0 ①LJS山东山矿机械有限公司 LJS山东山矿机械有限公司 LJS山东山矿机械有限公司
