皮带选型功率计算

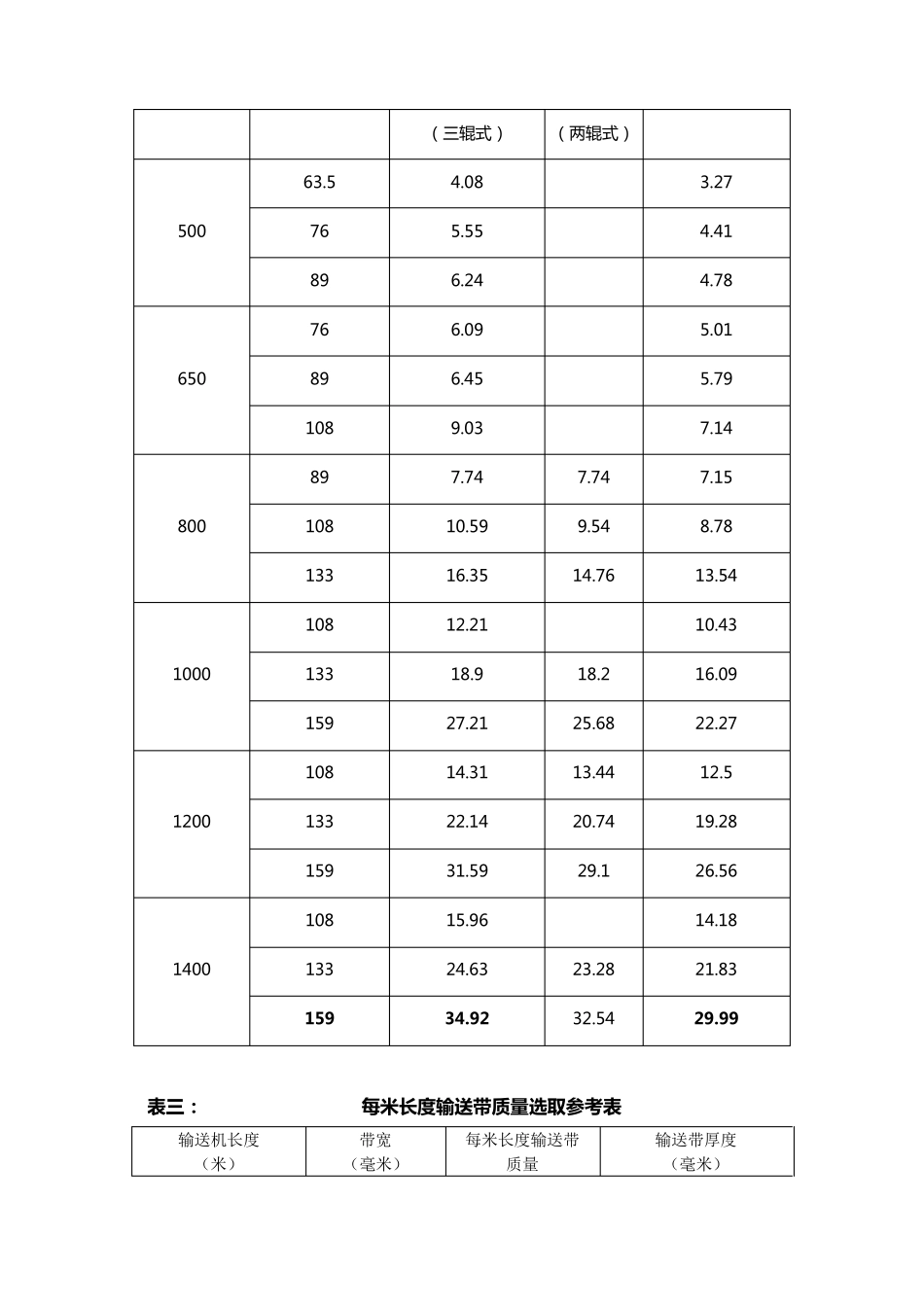

皮带机电机功率的简便校验及实例分析 一、皮带机电机功率校验所涉及的主要计算公式： 1、电机功率计算公式： 电 机 功 率 =（ 0.85*0.9*圆周驱动力*带 速 ） /1000 2、圆周驱动力计算公式： 公式一： 圆 周 驱 动 力 =2*主 要 阻 力 +附 加 阻 力 +特 种 主 要 阻 力 +特 种 附 加 阻 力 +倾 斜 阻 力 （ 该 公 式 适 用 于 输 送 机 小 于 80m 的 条 件 下 ） 公式二：圆 周 驱 动 力 =系 数 *主 要 阻 力 +附 加 阻 力 +特 种 主 要 阻 力 +特 种 附 加 阻 力 +倾 斜 阻 力 （ 该 公 式 适 用 于 输 送 机 大 于 或 等 于 80m 的 条 件 下 ， 系 数 取 值 参 考 表一） 表一： 圆周驱动力系数选取参考表 长 度 米 80 100 150 200 300 400 500 600 700 800 900 1000 1500 2000 2500 5000 及以 上 系 数 1.92 1.78 1.58 1.45 1.31 1.25 1.2 1.17 1.14 1.12 1.1 1.09 1.06 1.05 1.04 1.03 3、主要阻力计算公式： 主 要 阻 力 = 0.03*输 送 机 长 度 （ 即 头 尾 滚 筒 中 心 距 ） *9.81*[上托辊质量/上 托 辊 间 距 +下托辊质量/下 托 辊 间 距 +2*每米长度输送带质量+皮 带 小 时输 送 料 量 /（ 3.6*带 速 ） ]。 其中： 上 、下 托 辊 质量 数 值 的 选取 ， 可参 考 表二。 每米 长 度 输 送 带 质量 的 选取 ， 可参 考 表三。 表二： 上、下托辊质量选取参考表 带 宽 （ 毫米 ） 托 辊 直径 （ 毫米 ） 不同托 辊 类型对应的 质量 槽形托 辊 V 形托 辊 平形托 辊 （ 三辊式） （ 两辊式） 500 63.5 4.08 3.27 76 5.55 4.41 89 6.24 4.78 650 76 6.09 5.01 89 6.45 5.79 108 9.03 7.14 800 89 7.74 7.74 7.15 108 10.59 9.54 8.78 133 16.35 14.76 13.54 1000 108 12.21 10.43 133 18.9 18.2 16.09 159 27.21 25.68 22.27 1200 108 14.31 13.44 12.5 133 22.14 20.74 19.28 159 31.59 29.1 26.56 1400 108 15.96 14.18 133 24.63 23.28 21.83 159 34.92 32.54 29.99 表 三： 每米长度输送带质量选取参考表 输送机长度 （米） 带宽 （毫米） 每米长度输送带 质量 输送带厚度 （毫...
