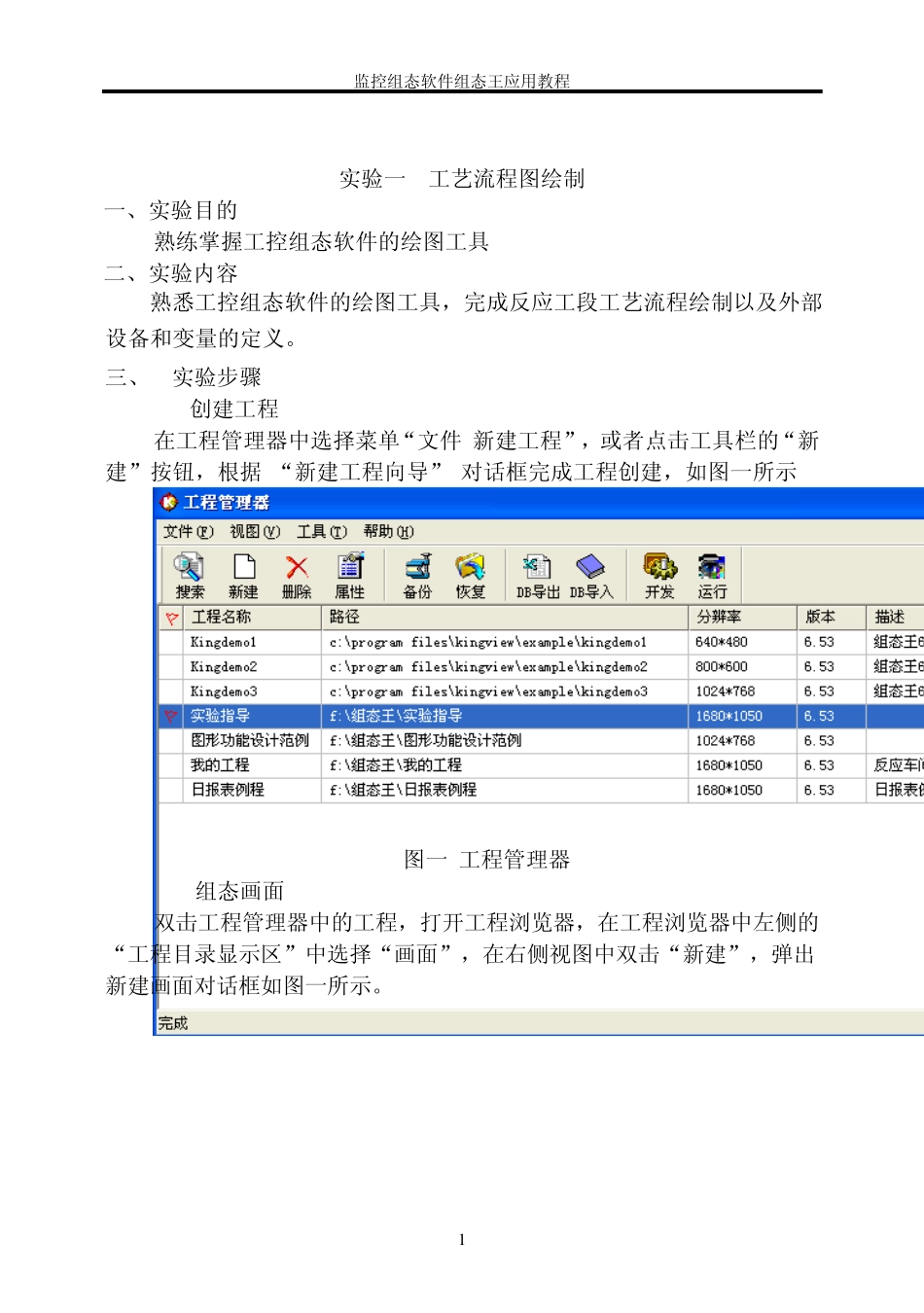

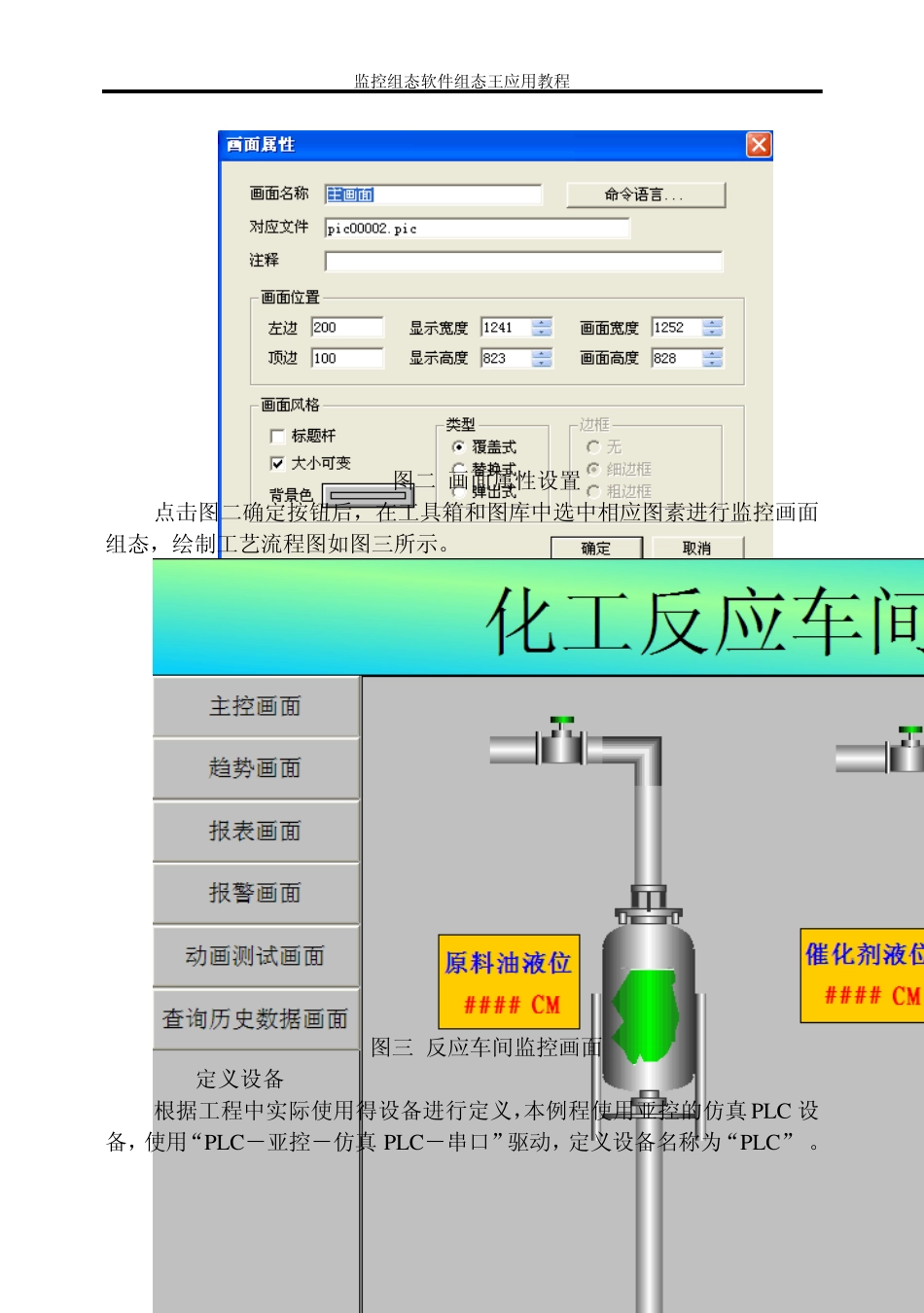

监控组态软件组态王应用教程 信息与控制工程学院自动化系 监控组态软件组态王应用教程 1 实验一 工艺流程图绘制 一、实验目的 熟练掌握工控组态软件的绘图工具 二、实验内容 熟悉工控组态软件的绘图工具，完成反应工段工艺流程绘制以及外部设备和变量的定义。 三、 实验步骤 3.1创建工程 在工程管理器中选择菜单“文件/新建工程”，或者点击工具栏的“新建”按钮，根据 “新建工程向导” 对话框完成工程创建，如图一所示 图一 工程管理器 3.2 组态画面 双击工程管理器中的工程，打开工程浏览器，在工程浏览器中左侧的“工程目录显示区”中选择“画面”，在右侧视图中双击“新建”，弹出新建画面对话框如图一所示。 监控组态软件组态王应用教程 2 图二 画面属性设置 点击图二确定按钮后，在工具箱和图库中选中相应图素进行监控画面组态，绘制工艺流程图如图三所示。 图三 反应车间监控画面 3.3 定义设备 根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC 设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为“PLC” 。 监控组态软件组态王应用教程 3 3.3 定义变量 在组态王中定义三个变量：原料油液位（IO 实数类型）、成品油液位（IO 实数类型）、催化剂液位（IO 实数类型）。 原料油液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100 ，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 催化剂液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100 ，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 成品油液位变量：最小值0，最大值200，最小原始值0，最大原始值200，连接设备PLC，寄存器INCREA200，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。 四、实验报告 实验报告包括实验目的、实验内容、设计说明、实验体会等。 监控组态软件组态王应用教程 4 实验二 组态王的动画功能设计 一、实验目的 本次实验通过几个图形显示与动画功能典型实例，来掌握组态软件的图形功能。 二、实验内容 1．填充与自制棒图 2．缩放 3．旋转 4．移动 5．闪烁、隐含和复现 6．屏幕切换 三、实验步骤 （1）填充与自制棒...
