盘道梁风电场风机故障分析报告

盘道梁风电场风机故障分析报告_第1页
1/9
盘道梁风电场风机故障分析报告_第2页
2/9
盘道梁风电场风机故障分析报告_第3页
3/9

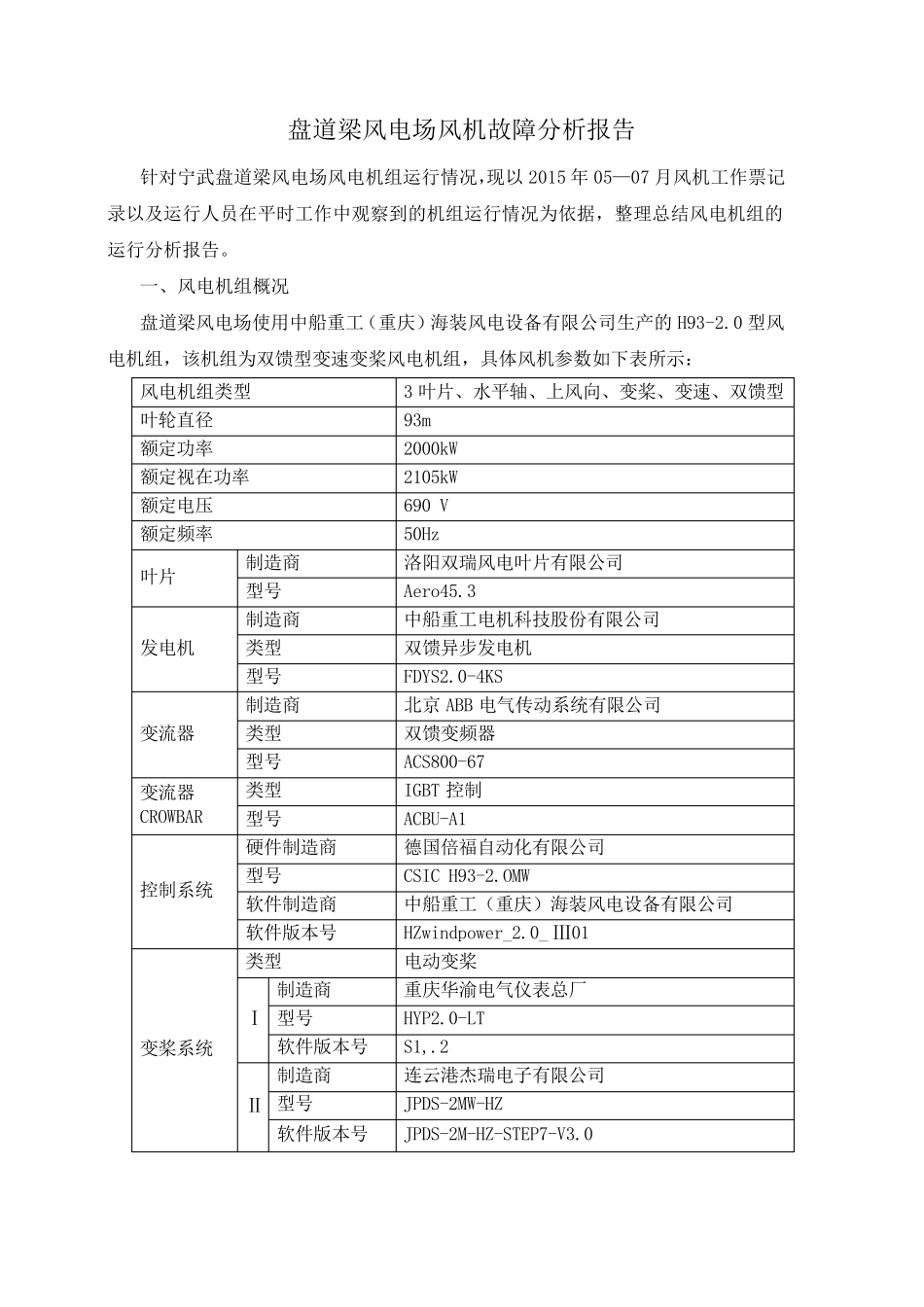

盘道梁风电场风机故障分析报告 针对宁武盘道梁风电场风电机组运行情况,现以2015 年05—07 月风机工作票记录以及运行人员在平时工作中观察到的机组运行情况为依据,整理总结风电机组的运行分析报告。 一、风电机组概况 盘道梁风电场使用中船重工(重庆)海装风电设备有限公司生产的 H93-2.0 型风电机组,该机组为双馈型变速变桨风电机组,具体风机参数如下表所示: 风电机组类型 3 叶片、水平轴、上风向、变桨、变速、双馈型 叶轮直径 93m 额定功率 2000kW 额定视在功率 2105kW 额定电压 690 V 额定频率 50Hz 叶片 制造商 洛阳双瑞风电叶片有限公司 型号 Aero45.3 发电机 制造商 中船重工电机科技股份有限公司 类型 双馈异步发电机 型号 FDYS2.0-4KS 变流器 制造商 北京 ABB 电气传动系统有限公司 类型 双馈变频器 型号 ACS800-67 变流器 CROWBAR 类型 IGBT 控制 型号 ACBU-A1 控制系统 硬件制造商 德国倍福自动化有限公司 型号 CSIC H93-2.OMW 软件制造商 中船重工(重庆)海装风电设备有限公司 软件版本号 HZwindpower_2.0_ Ⅲ01 变桨系统 类型 电动变桨 Ⅰ 制造商 重庆华渝电气仪表总厂 型号 HYP2.0-LT 软件版本号 S1,.2 Ⅱ 制造商 连云港杰瑞电子有限公司 型号 JPDS-2MW-HZ 软件版本号 JPDS-2M-HZ-STEP7-V3.0 二、各机组故障率比较 因04月份风电场发生冻雨灾害,风机非正常运行,05月后机组逐渐恢复稳定运行,因此以05月至今的风机工作票记录为依据,进行故障统计比较。 根据风机工作票故障统计所得,2015年05月01日—07月15日,风机共登机处理故障115次,根据各机组发生故障次数比较,如下图所示: 根据故障统计数据可知,#25风机故障率最高,故障统计显示 #25所报故障90%为变桨充电机故障,#7风机故障率最低,统计时间范围内未发生故障。 三、根据风机故障类别进行分析 根据风电机组运行中发生故障统计,常见故障主要分为以下几种:1)变桨系统故障;2)变流器系统故障;3)液压系统故障;4)发电机故障;5)齿轮箱故障;6)偏航系统故障;7)塔基发生故障;8)通讯部分故障;9)转子故障;以及不经常发生的其他一些故障。根据故障统计数据,可以看出各类故障在整体运行中所占比例,如下图所示: 由图可以看出,在所发生的故障中,变桨系统的故障占到大多数,达39%,变频器故障占到14%,其余 类别故障都保持在10%及以下。针对比例较大的变桨故障,再...
