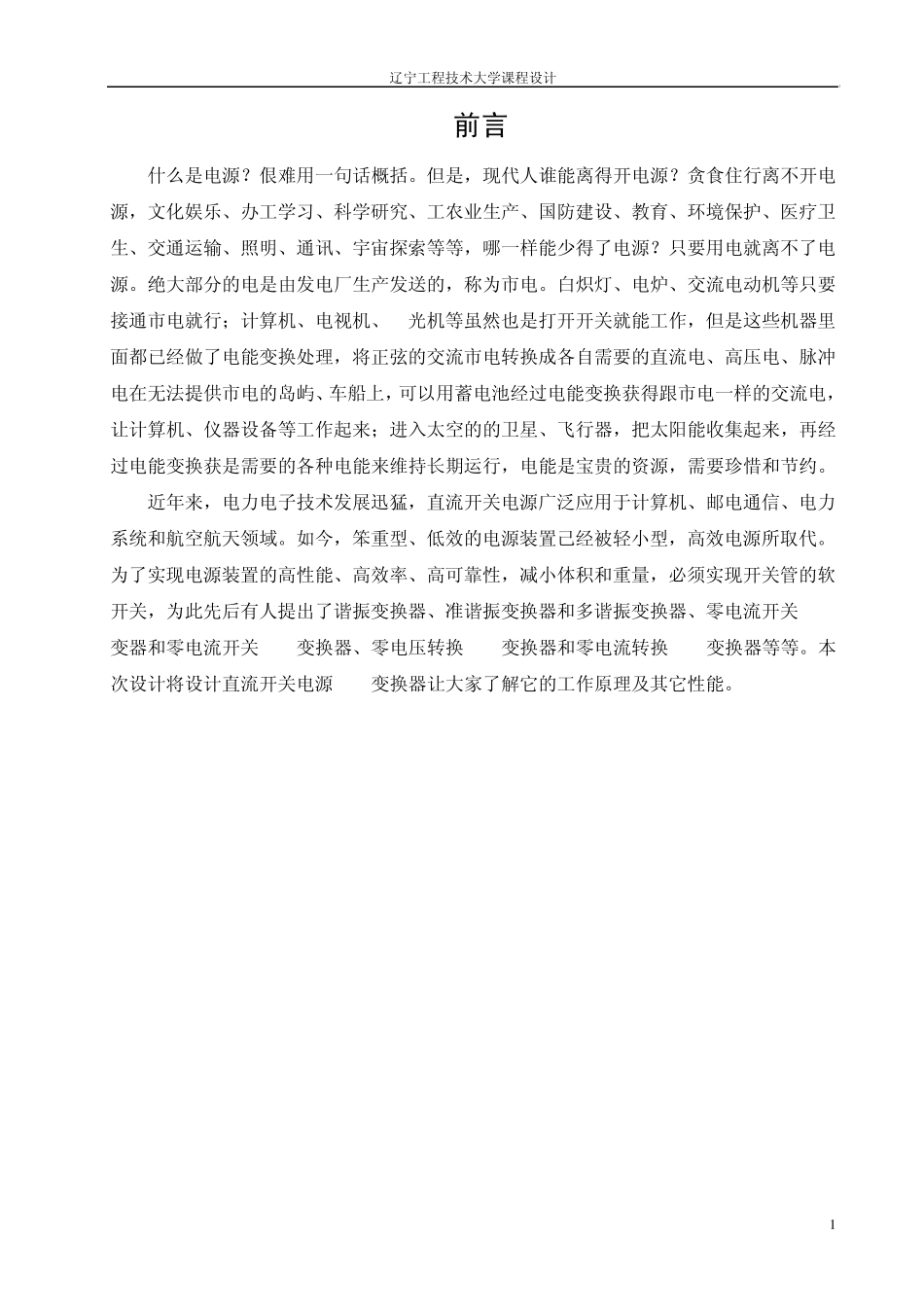

辽宁工程技术大学课程设计 1 前言 什么是电源？佷难用一句话概括。但是，现代人谁能离得开电源？贪食住行离不开电源，文化娱乐、办工学习、科学研究、工农业生产、国防建设、教育、环境保护、医疗卫生、交通运输、照明、通讯、宇宙探索等等，哪一样能少得了电源？只要用电就离不了电源。绝大部分的电是由发电厂生产发送的，称为市电。白炽灯、电炉、交流电动机等只要接通市电就行；计算机、电视机、X光机等虽然也是打开开关就能工作，但是这些机器里面都已经做了电能变换处理，将正弦的交流市电转换成各自需要的直流电、高压电、脉冲电在无法提供市电的岛屿、车船上，可以用蓄电池经过电能变换获得跟市电一样的交流电，让计算机、仪器设备等工作起来；进入太空的的卫星、飞行器，把太阳能收集起来，再经过电能变换获是需要的各种电能来维持长期运行，电能是宝贵的资源，需要珍惜和节约。 近年来，电力电子技术发展迅猛，直流开关电源广泛应用于计算机、邮电通信、电力系统和航空航天领域。如今，笨重型、低效的电源装置己经被轻小型，高效电源所取代。为了实现电源装置的高性能、高效率、高可靠性，减小体积和重量，必须实现开关管的软开关，为此先后有人提出了谐振变换器、准谐振变换器和多谐振变换器、零电流开关 PWM变器和零电流开关 PWM变换器、零电压转换 PWM变换器和零电流转换 PWM变换器等等。本次设计将设计直流开关电源CUK变换器让大家了解它的工作原理及其它性能。 赵园园： CUK 变换器 2 第一部分 概述 一、开关电源的分类 现代开关电源分为直流开关电源和交流开关电源两类,前者输出质量较高的直流电,后者输出质量较高的交流电。开关电源的核心是电力电子变换器。电力电子变换器是应用电力电子器件将一种电能转变为另一种或多种形式电能的装置，按转换电能的种类，可分为四种类型：直流-直流变换器，它是一种直流电能转换成另一种或多种直流电能的变换器，是直流开关电源的主要部件；逆变器，是将直流电转换为交流电的电能变换器，是交流开关电源和不间断电源UPS的主要部件；整流器，是将交流电转换为直流电的电能变换器；交交变频器，是将一频率的交流电直接转换为另一种恒定频率或可变频的交流电，或是将变频交流电直接转换为恒频交流电的电能变换器。这四类变换器可以是单向变换的，也可以是双向变换的。单向电能变换器只能将电能从一个方向输入，经变换后从另一个方向输出；双向电能变换器可实现电能的双向流动。 ...
