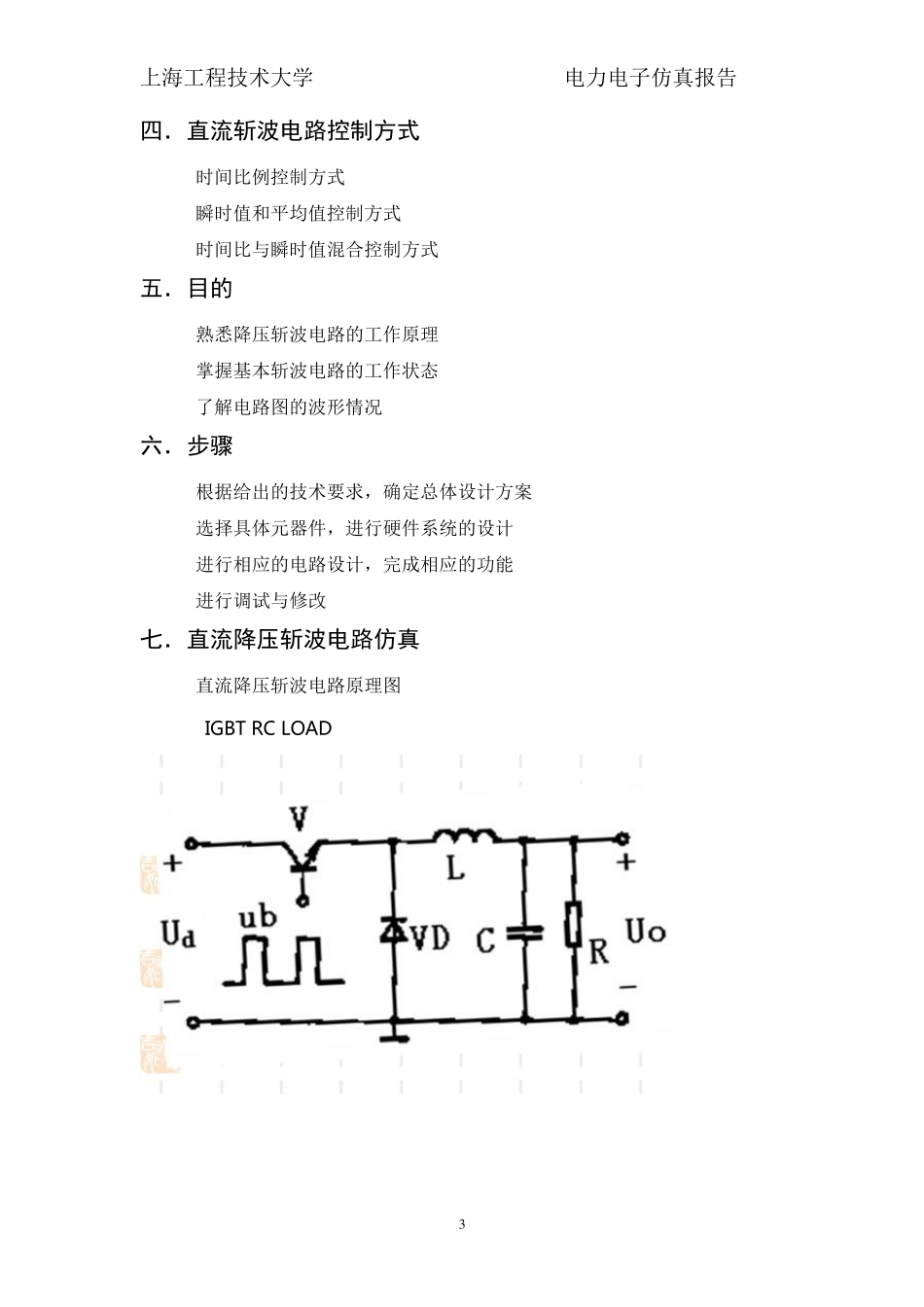

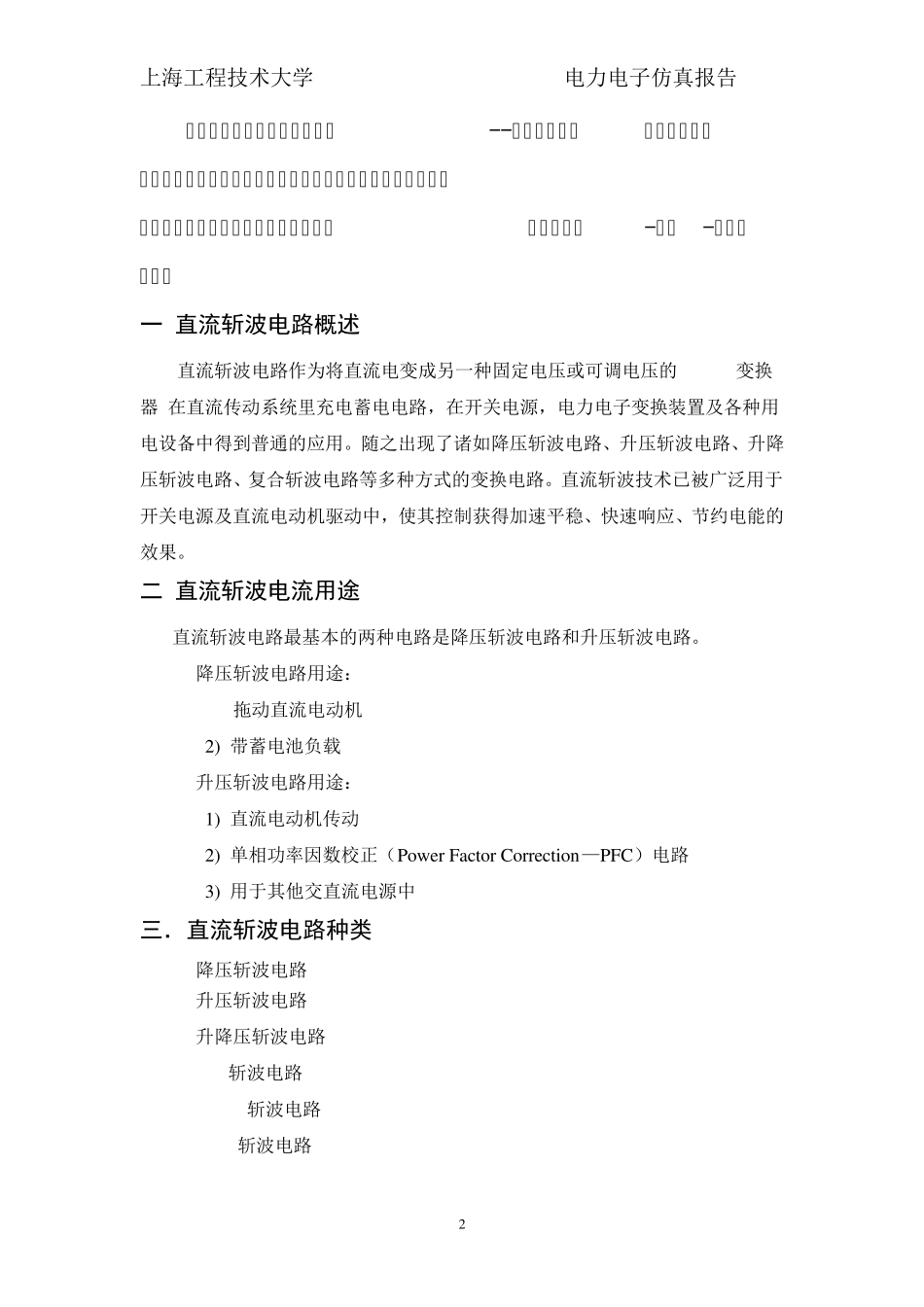

上海工程技术大学 电力电子仿真报告 1 《 电 力 电 子 技 术 》 题 目： 直流降压斩波电路仿真 学 院： 电子电气工程 专 业： 自动化 学 号： 021210324、021210327、021210331 姓 名： 解厚茹、殷兰兰、曹娇娇 指导教师： 张颖 上海工程技术大学 电力电子仿真报告 2 直流斩波电路有时也称为直流--直流变换器。它是将一种直流电压等级转变为另一种电压等级，或固定为某一电压等级。 一般是指直接将直流变成直流的情况，不包括直流-交流-直流的情况。 一.直流斩波电路概述 直流斩波电路作为将直流电变成另一种固定电压或可调电压的DC-DC变换器,在直流传动系统里充电蓄电电路，在开关电源，电力电子变换装置及各种用电设备中得到普通的应用。随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路。直流斩波技术已被广泛用于开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。 二.直流斩波电流用途 直流斩波电路最基本的两种电路是降压斩波电路和升压斩波电路。 1. 降压斩波电路用途： 1).拖动直流电动机 2).带蓄电池负载 2. 升压斩波电路用途： 1).直流电动机传动 2).单相功率因数校正（Pow er Factor Correction—PFC）电路 3).用于其他交直流电源中 三．直流斩波电路种类 1.降压斩波电路 2.升压斩波电路 3.升降压斩波电路 4.Cuk斩波电路 5.Sepic斩波电路 6.Zeta斩波电路 上海工程技术大学 电力电子仿真报告 3 四．直流斩波电路控制方式 1.时间比例控制方式 2.瞬时值和平均值控制方式 3.时间比与瞬时值混合控制方式 五．目的 1.熟悉降压斩波电路的工作原理 2.掌握基本斩波电路的工作状态 3.了解电路图的波形情况 六．步骤 1.根据给出的技术要求，确定总体设计方案 2.选择具体元器件，进行硬件系统的设计 3.进行相应的电路设计，完成相应的功能 4.进行调试与修改 七．直流降压斩波电路仿真 1.直流降压斩波电路原理图 IGBT RC LOAD 上海工程技术大学 电力电子仿真报告 4 2.直流降压斩波电路工作原理（电感电流连续时） 1).工作原理:分两段, TON段(a)和 Toff(b)段 2).UO=kUd , k=TON/T k<1 降压电路 iL临界连续时输出电流： IG=Δ i/2=UdTk (1-k)/2/L 3).降压斩波电路两阶段的等效电路 模式 a). 模式 b). 3.MATLAB 仿真图 上海工程技术大学 电力电子仿真报告 5 4.电路...
