直连路由和静态路由实验

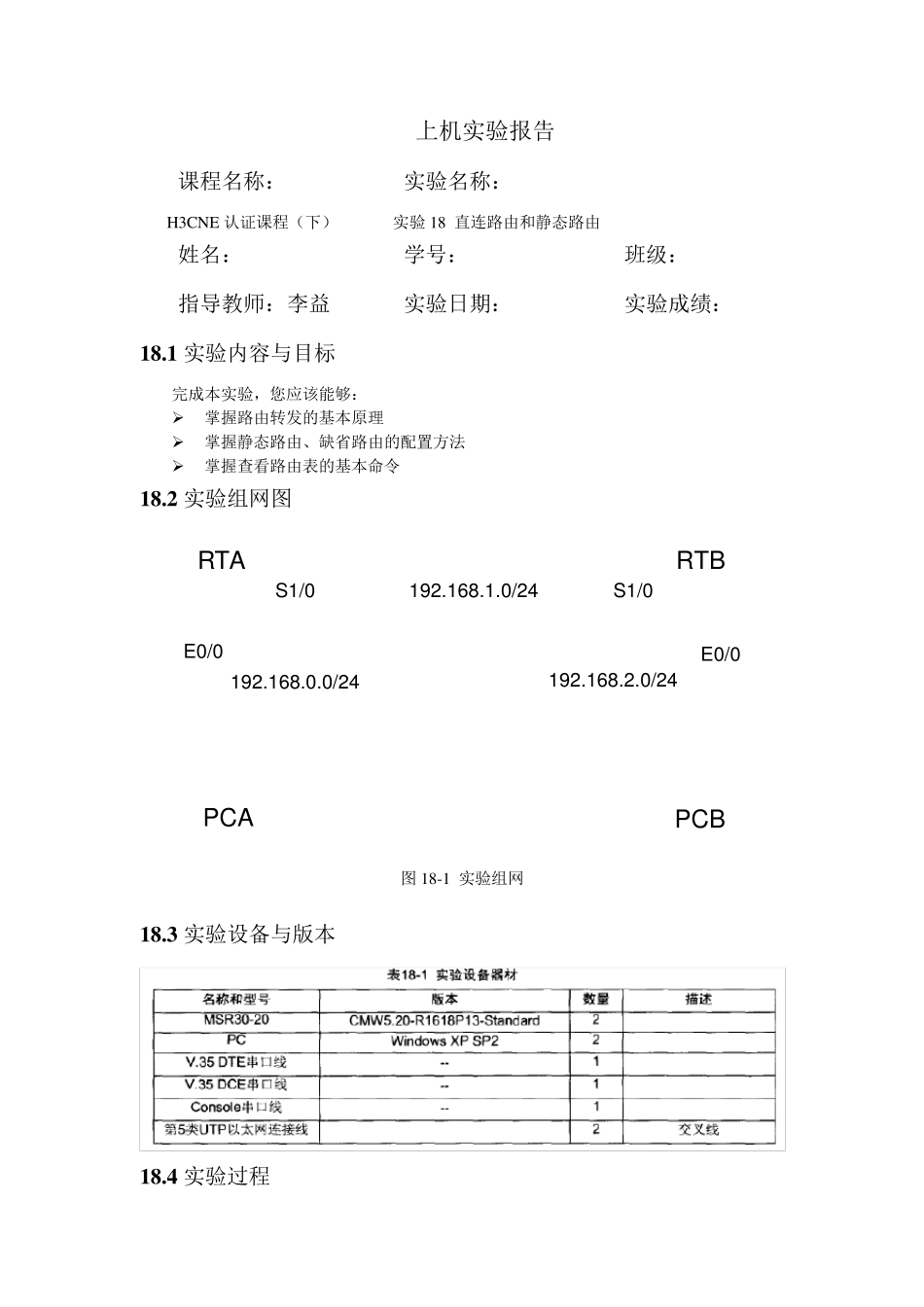

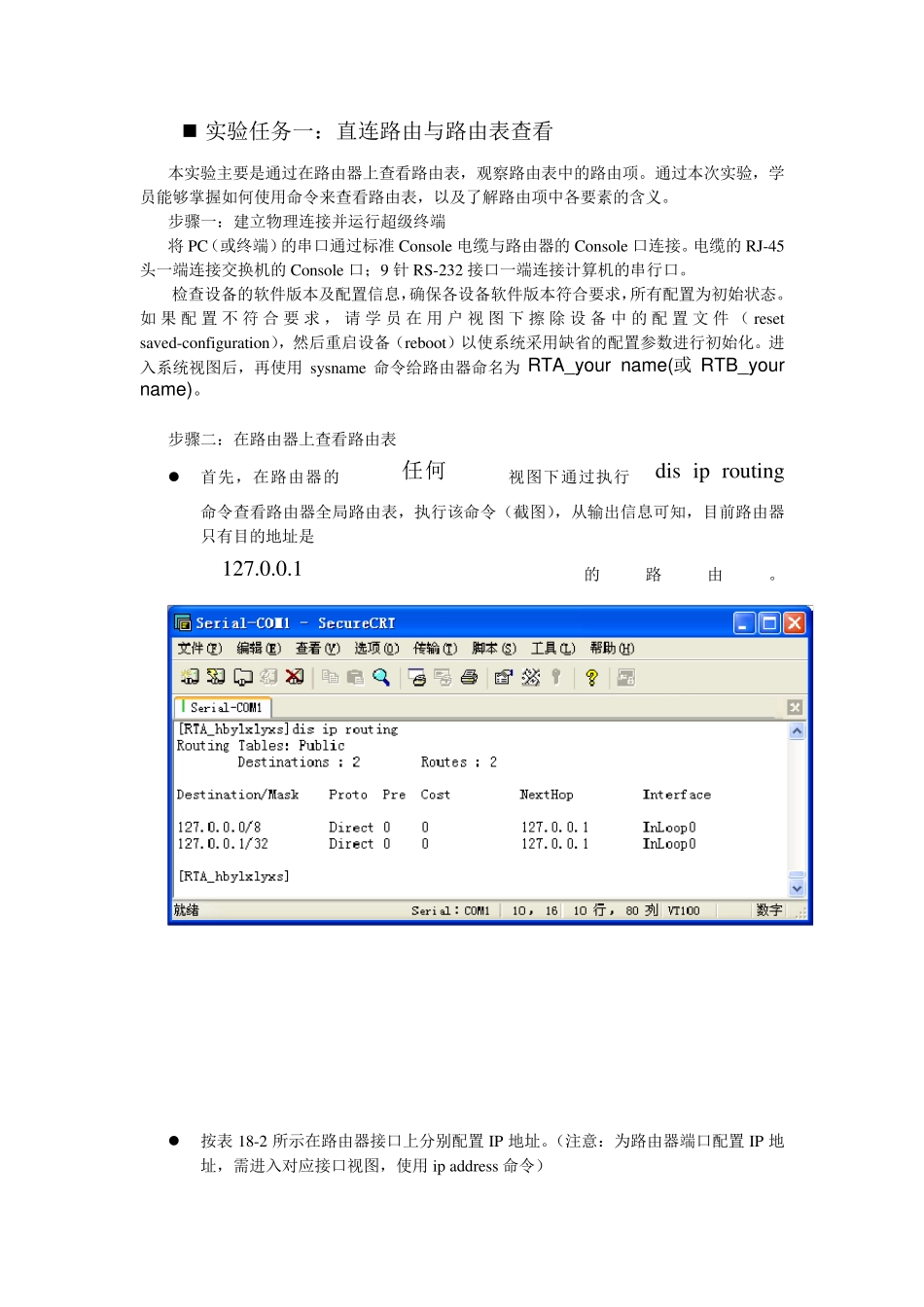

上机实验报告 课程名称： H3CNE 认证课程（下） 实验名称： 实验18 直连路由和静态路由 姓名： 学号： 班级： 指导教师：李益 实验日期： 实验成绩： 1 8 .1 实验内容与目标 完成本实验，您应该能够： ➢ 掌握路由转发的基本原理 ➢ 掌握静态路由、缺省路由的配置方法 ➢ 掌握查看路由表的基本命令 1 8 .2 实验组网图 图 18-1 实验组网 1 8 .3 实验设备与版本 1 8 .4 实验过程 RTB RTA PCA S1/0 S1/0 PCB E0/0 E0/0 192.168.1.0/24 192.168.0.0/24 192.168.2.0/24  实验任务一：直连路由与路由表查看 本实验主要是通过在路由器上查看路由表，观察路由表中的路由项。通过本次实验，学员能够掌握如何使用命令来查看路由表，以及了解路由项中各要素的含义。 步骤一：建立物理连接并运行超级终端 将 PC（或终端）的串口通过标准 Console 电缆与路由器的Console 口连接。电缆的RJ-45头一端连接交换机的Console 口；9 针 RS-232 接口一端连接计算机的串行口。 检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。如 果 配 置 不 符 合 要求 ，请 学 员 在用 户 视 图 下 擦 除 设 备 中的配 置 文 件 （ reset sav ed-configu ration），然后重启设备（reboot）以使系统采用缺省的配置参数进行初始化。进入系统视图后，再使用 sy sname 命令给路由器命名为 RTA_your name(或 RTB_your name)。 步骤二：在路由器上查看路由表  首先，在路由器的 任何 视图下通过执行 dis ip rou ting 命令查看路由器全局路由表，执行该命令（截图），从输出信息可知，目前路由器只有目的地址是 127.0.0.1 的路由。  按表18-2 所示在路由器接口上分别配置 IP 地址。（注意：为路由器端口配置 IP 地址，需进入对应接口视图，使用 ip address 命令） 表18-2 IP 地址列表 设备名称 接口 IP 地址 网关 RTA S1/0 192.168.1.1/24 —— E0/0 192.168.0.1/24 —— RTB S1/0 192.168.1.2/24 —— E0/0 192.168.2.1/24 —— PCA —— 192.168.0.2/24 192.168.0.1 PCB —— 192.168.2.2/24 192.168.2.1  配置完成后，再次通过 di ip routing 查看 RTA 路由表（截图），从该命令的输出信息可以看出，路由表中的路由类型为 直连路由 ，这种类型的路由是由链路层协议发现的路由...
