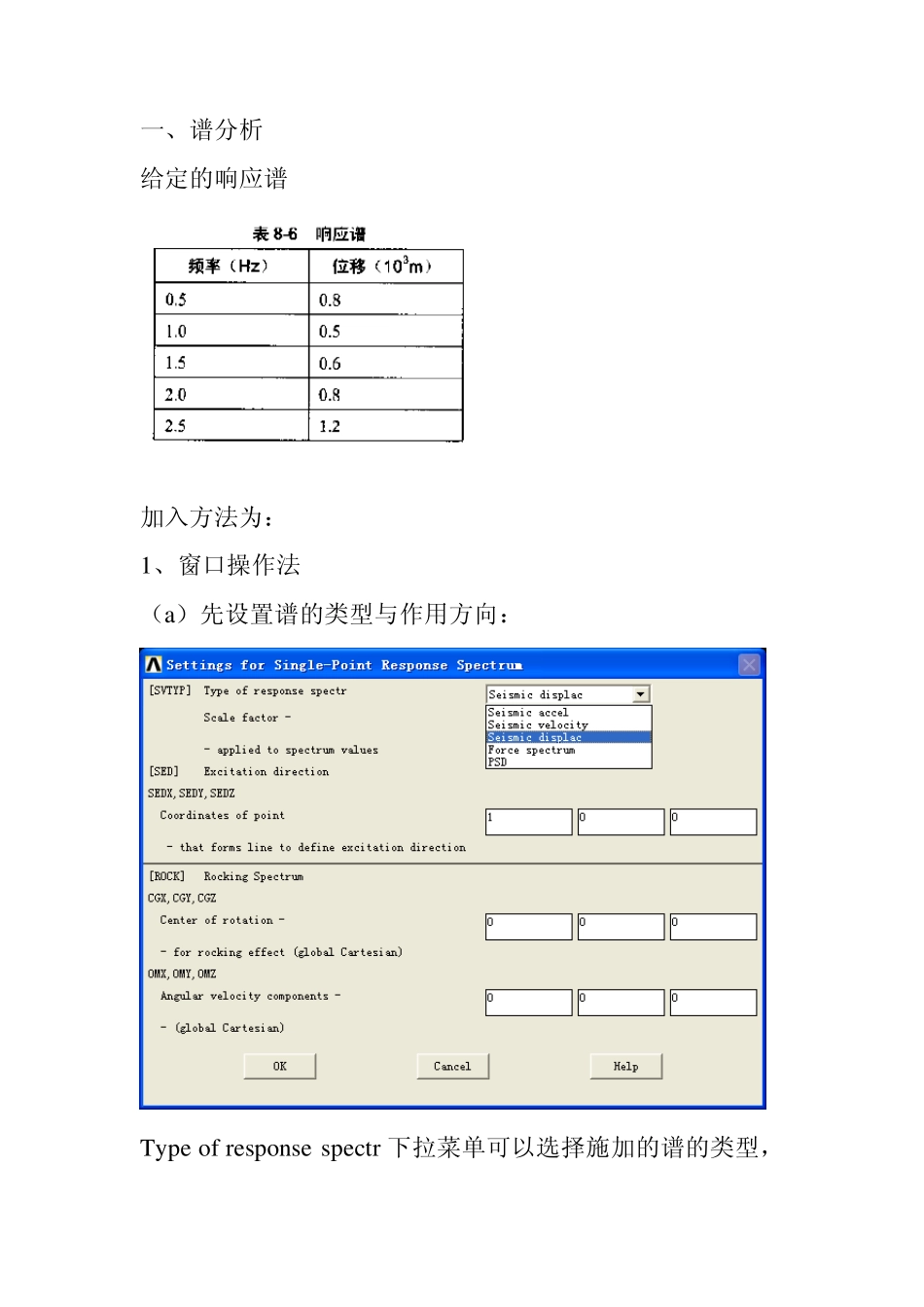

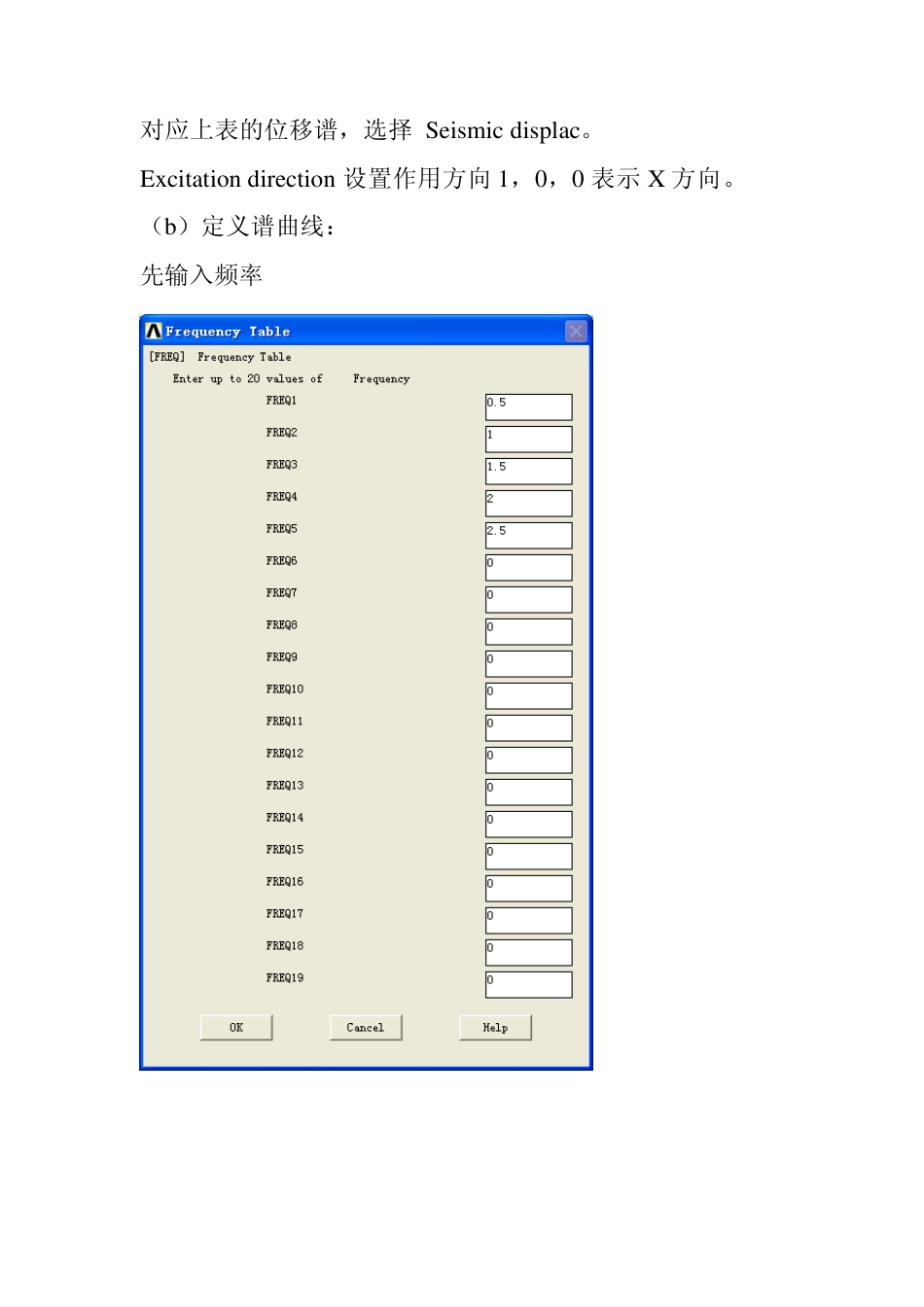

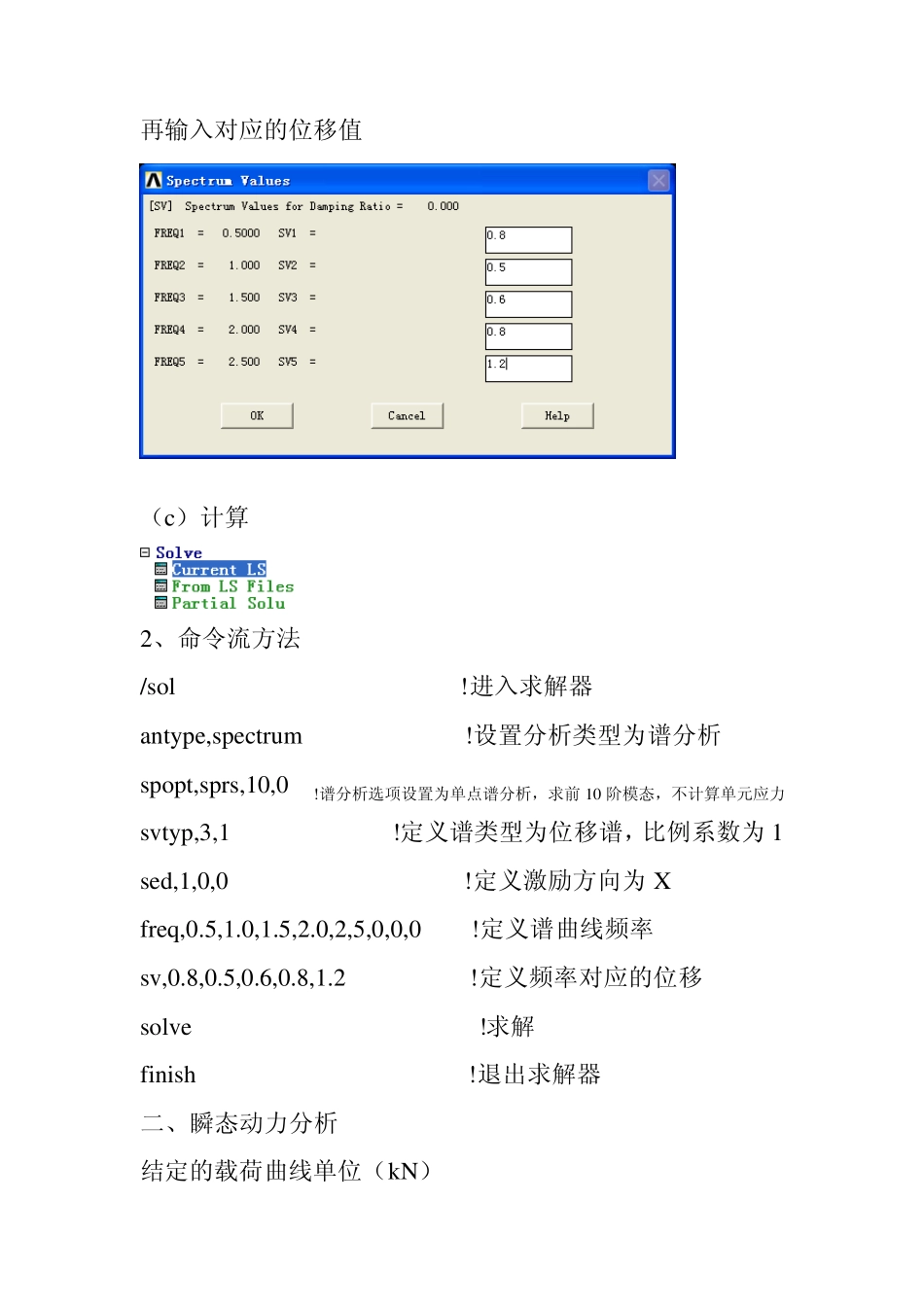

一、谱分析 给定的响应谱 加入方法为： 1、窗口操作法 （a）先设置谱的类型与作用方向： Ty pe of response spectr 下拉菜单可以选择施加的谱的类型，对应上表的位移谱，选择 Seismic displac。 Ex citation direction 设置作用方向 1，0，0 表示 X 方向。 （b）定义谱曲线： 先输入频率 再输入对应的位移值 （c）计算 2、命令流方法 /sol !进入求解器 anty pe,spectru m !设置分析类型为谱分析 spopt,sprs,10,0 !谱分析选项设置为单点谱分析，求前 10 阶模态，不计算单元应力 sv ty p,3,1 !定义谱类型为位移谱，比例系数为 1 sed,1,0,0 !定义激励方向为 X freq,0.5,1.0,1.5,2.0,2,5,0,0,0 !定义谱曲线频率 sv ,0.8,0.5,0.6,0.8,1.2 !定义频率对应的位移 solv e !求解 finish !退出求解器 二、瞬态动力分析 结定的载荷曲线单位（kN） 加载方式 1、窗口操作法 （1）设置第一个载荷步 a、载荷步设置 【TIME】载荷步结束时间 0.5 【DELTIM】时间步长 0.1 【KBC】选 Rampde 表示斜坡载荷 【AUTOTS】自动时间步长 b、施加载荷 在选定的节点上施加 Y 向力 20000N c、写入载荷步 （2）设置第二个载荷步 a、载荷步设置 把【TIME】改为 2 b、施加载荷 在选定的节点上施加 Y 向力 20000N c、写入载荷步 （3）设置第三个载荷步 a、载荷步设置 把【TIME】改为 3 【KBC】选 Stepped 表示跃阶载荷 b、施加载荷 c、写入载荷步 （4）设置第四个载荷步 a、载荷步设置 b、施加载荷 c、写入载荷步 （3）计算 2、命令流方法 /sol !进入求解器 Anty pe,trans !设置分析类型为瞬态分析 Trnopt,full !选择完全法 Time,0.5 !载荷步结束时间为第0.5 秒 Delt,0.1 !设置时间步长为0.1 Kbc,0 !表示斜坡载荷 F,3,FY,20000 !在3 号节点施加Y 向力20000N Lsw rite,1 !写入第一步载荷步 Time,2 !载荷步结时间为第2 秒 Delt,0.1 !设置时间步长为0.1 Kbc,0 !表示斜坡载荷 F,3,FY,20000 !在3 号节点施加Y 向力20000N Lsw rite,2 !写入第二步载荷步 Time,3 !载荷步结束时间为第3 秒 Delt,0.1 !设置时间步长为0.1 Kbc,1 !表示跃阶载荷 F,3,FY,40000 !在3 号节点施加Y 向力20000N Lsw rite,3 !写入第三步载荷步 Time,3.5 !载荷步结束时间为第3.5 秒 Delt,0.1 !设置时间步长为0.1 Kbc,0 !表示斜坡载荷 F,3,FY,10000 !在3 ...
