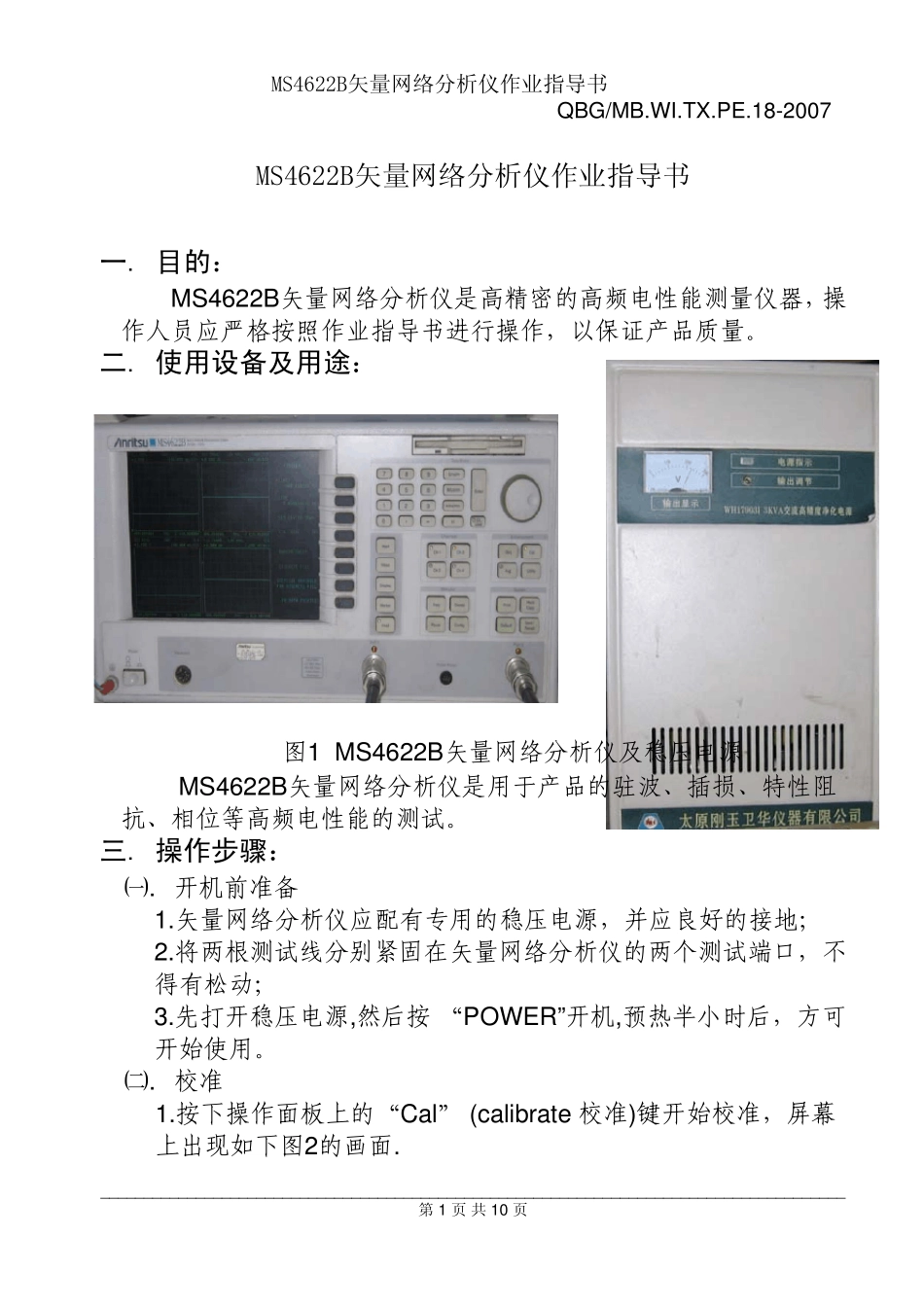

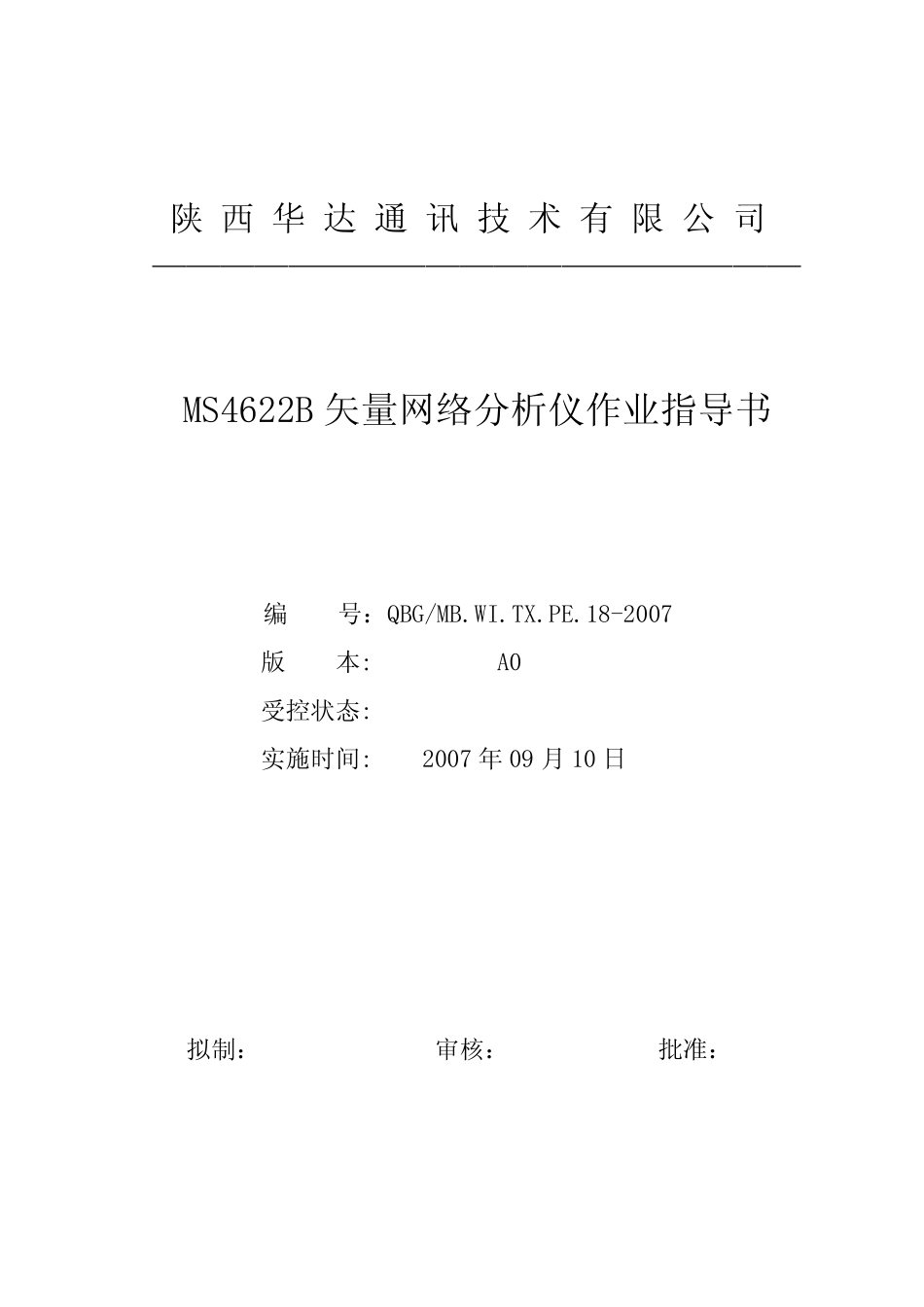

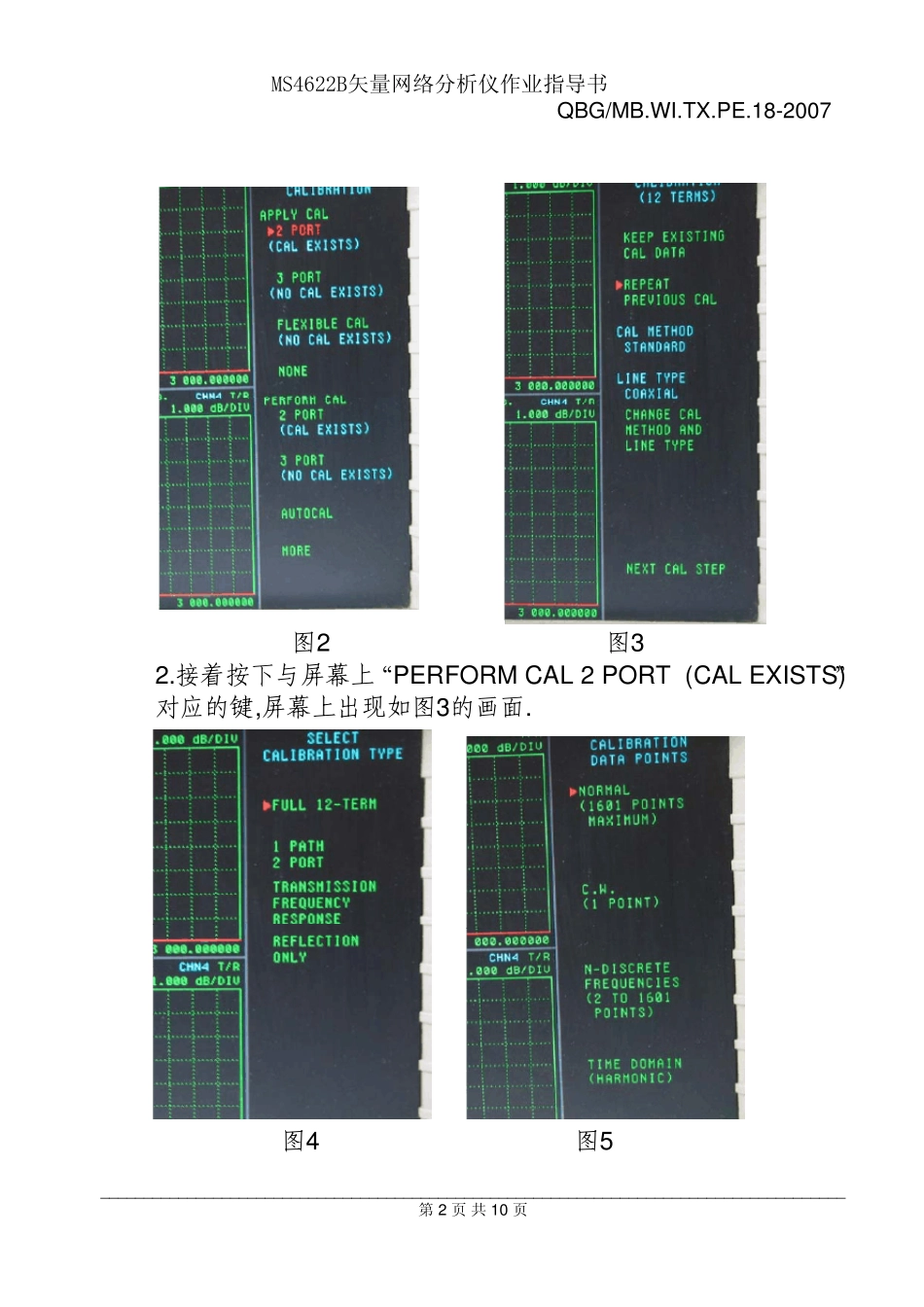

陕 西 华 达 通 讯 技 术 有 限 公 司 ——————————————————— MS4622B 矢量网络分析仪作业指导书 编 号：QBG/MB.WI.TX.PE.18-2007 版 本: A0 受控状态: 实施时间: 2007 年 09 月 10 日 拟制： 审核： 批准： MS4622B矢量网络分析仪作业指导书 QBG/MB.WI.TX.PE.18-2007 ______________________________________________________________________________________ 第 1 页 共 10 页 MS4622B矢量网络分析仪作业指导书 一. 目的： MS4622B矢量网络分析仪是高精密的高频电性能测量仪器，操作人员应严格按照作业指导书进行操作，以保证产品质量。 二. 使用设备及用途： 图1 MS4622B矢量网络分析仪及稳压电源 MS4622B矢量网络分析仪是用于产品的驻波、插损、特性阻抗、相位等高频电性能的测试。 三. 操作步骤： ㈠. 开机前准备 1.矢量网络分析仪应配有专用的稳压电源，并应良好的接地； 2.将两根测试线分别紧固在矢量网络分析仪的两个测试端口，不得有松动； 3.先打开稳压电源,然后按 “POWER”开机,预热半小时后，方可开始使用。 ㈡. 校准 1.按下操作面板上的“Cal” (calibrate 校准)键开始校准，屏幕 上出现如下图2的画面. MS4622B矢量网络分析仪作业指导书 QBG/MB.WI.TX.PE.18-2007 ______________________________________________________________________________________ 第 2 页 共 10 页 图2 图3 2.接着按下与屏幕上“PERFORM CAL 2 PORT (CAL EXISTS)”对应的键,屏幕上出现如图3的画面. 图4 图5 MS4622B矢量网络分析仪作业指导书 QBG/MB.WI.TX.PE.18-2007 ______________________________________________________________________________________ 第 3 页 共 10 页 3.接着按下与屏幕上“NEXT CAL STEP( 下一步)”对应的键,屏幕上出现如图4的画面. 4.接着按下与屏幕上“FULL 12-TERM”对应的键,屏幕上出现如图5的画面. 5.根据技术要求打印参数的需要,可以选择打印测试图形或测试数据; 若要求打印测试数据,则按下屏幕上“N-DISCRETE FRQUENCIES(2 TO 1601 POINTS)”对应的键;若要求打印测试图形,则按下屏幕上“NORMAL(1601 POINTS MAXIMUM)” 对应的键,屏幕上出现如图6的画面;本指导书是按打印测试图形为例介绍的. 图7 图 6 6.根据图纸要求的测试频率, 用图7所示的键设定起始(START) 频率及截止(STOP)频率,...
