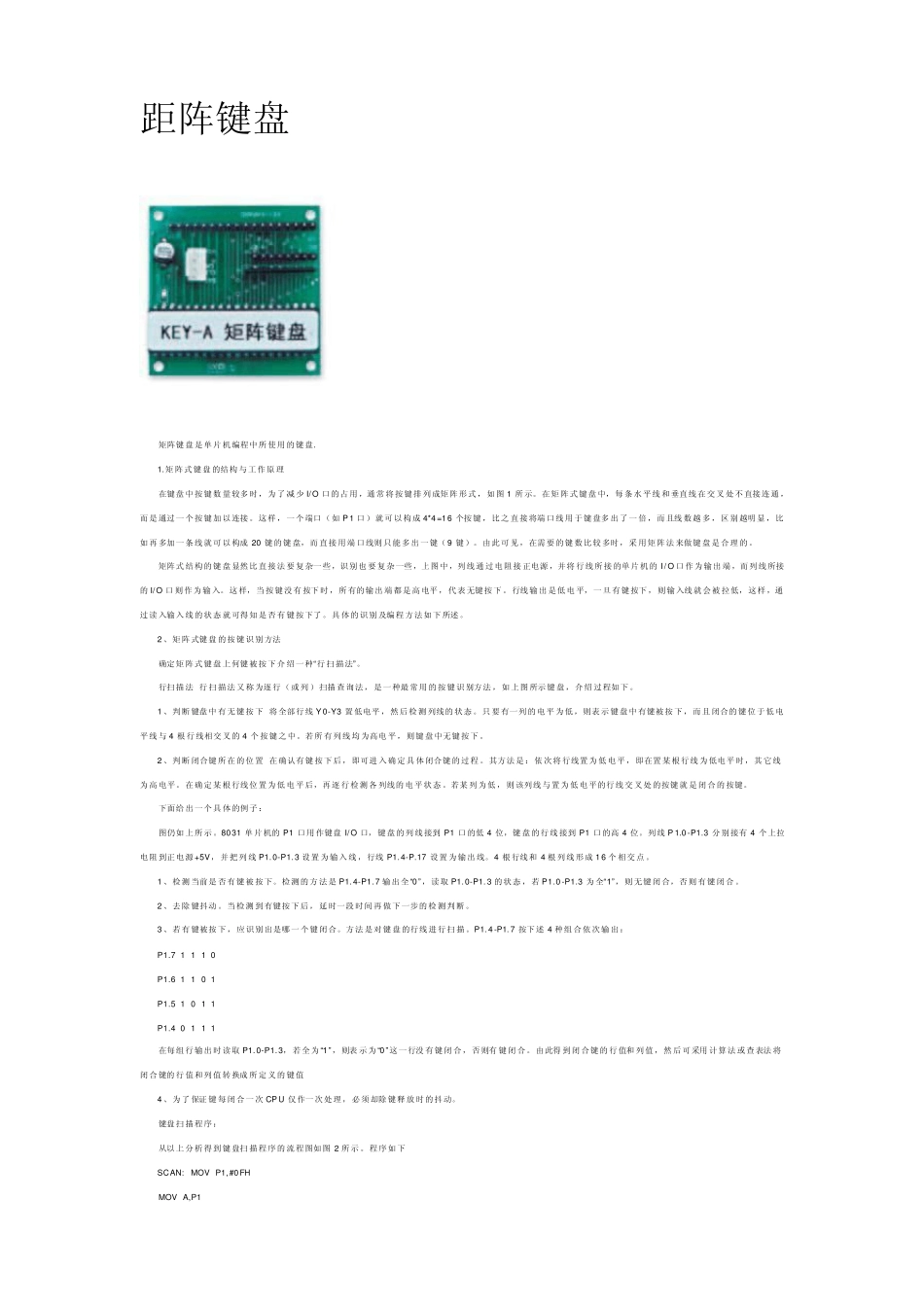

矩阵键盘原理_第1页
1/7

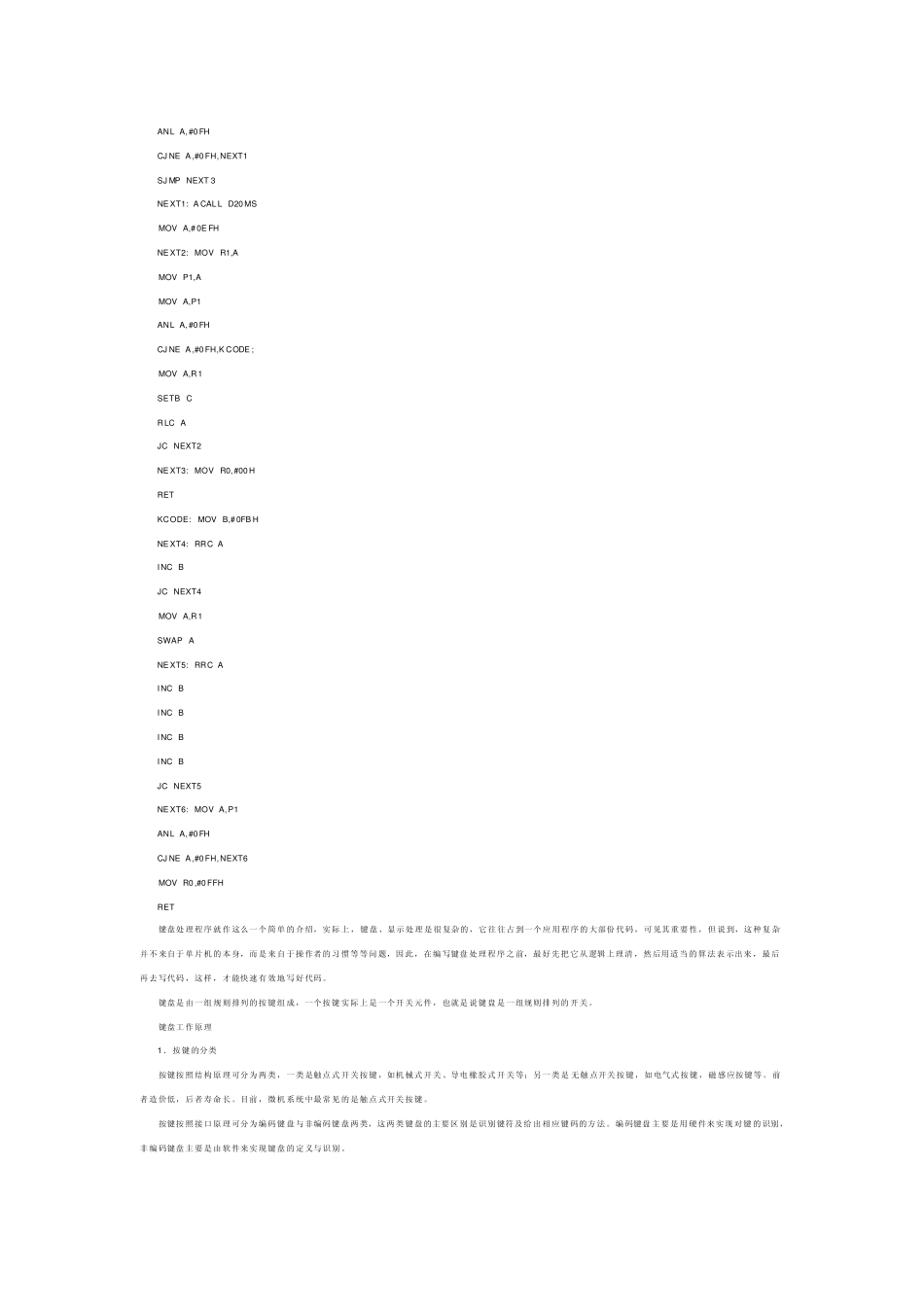

矩阵键盘原理_第2页
2/7

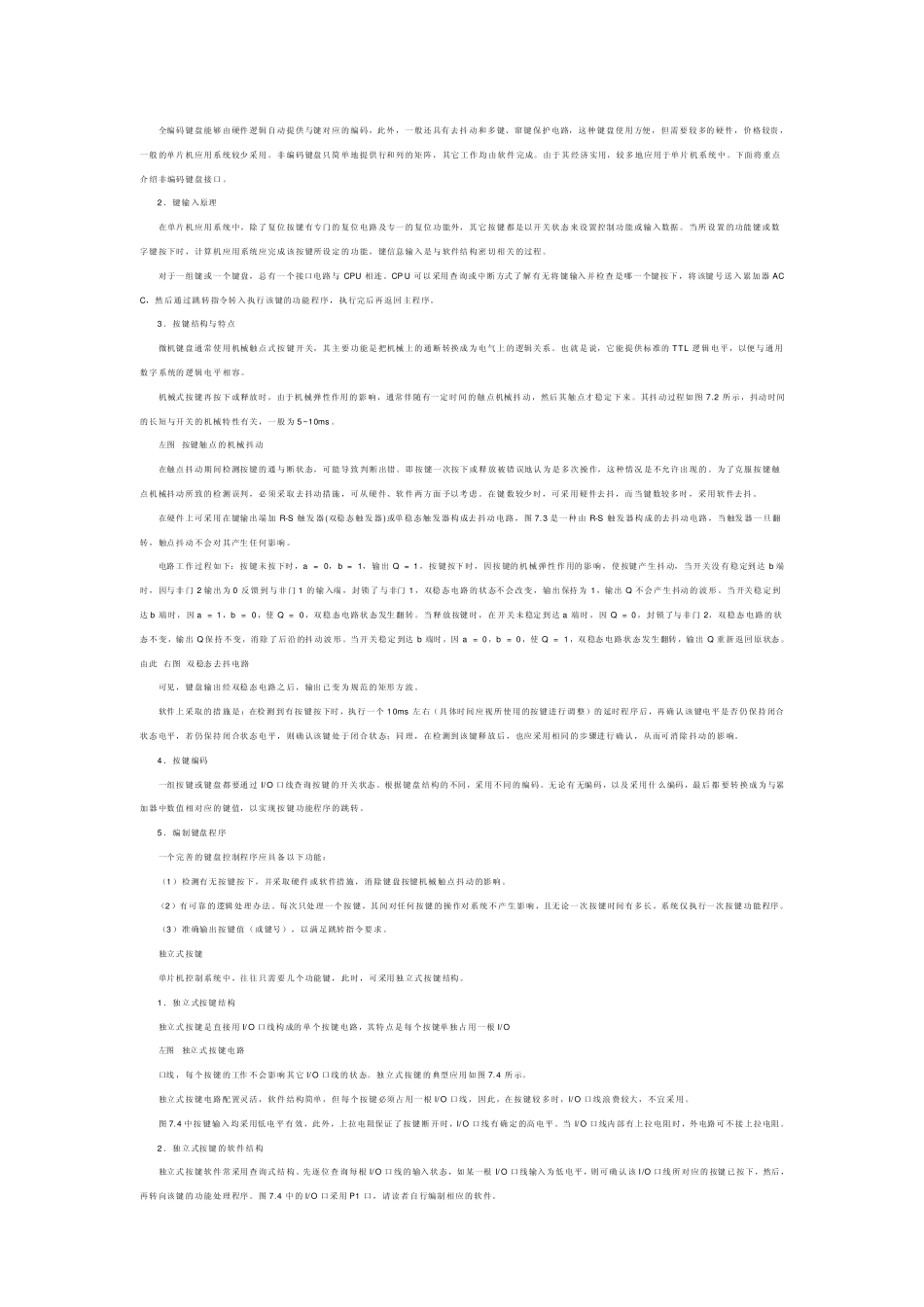

矩阵键盘原理_第3页
3/7
距阵键盘 矩阵键盘是单片机编程中所使用的键盘. 1. 矩阵式键盘的结构与工作原理 在键盘中按键数量较多时,为了减 少 I/O 口的占用,通常将按键排列成矩阵形式,如图 1 所示。在矩阵式键盘中,每条水平线和垂直线在交叉处不直接连通,而是通过一个按键加以连接。这样,一个端口(如 P 1 口)就可以构成 4*4 =1 6 个按 键,比之直接将端 口线用于键盘多 出了一倍,而且线 数越多,区别越明 显,比如再多加 一条线就可以构成 20 键的键盘,而直接用端口线则只能多出一键( 9 键)。由此可见,在需要的键数比较多时,采用矩阵法来做键盘是合理的。 矩阵式结构的键盘显然比直接法要复杂一些,识别也要复杂一些,上图中,列线通过电阻接正电源,并将行线所接的单片机的 I / O 口作为输出端,而列线所接的 I/ O 口则作为输入。这样,当按键没有按下时,所有的输出端都是高电平,代表无键按下。行线输出是低电平,一旦有键按下,则输入线就会被拉低,这样,通过读入输入线的状态就可得知是否有键按下了。具体的识别及编程方法如下所述。 2 、矩阵式键盘的按键识别方法 确定矩阵式键盘上何键被按下介绍一种“行扫描法”。 行扫描法 行扫描法又称为逐行(或列)扫描查询法,是一种最常用的按键识别方法,如上图所示键盘,介绍过程如下。 1 、判断键盘中有无键按下 将全部行线 Y0-Y3 置低电平,然后检 测列线的状态。只要有一列的电平为低,则表示键盘中有键被按下,而且闭合的键位于低电平线与 4 根行线相交叉的 4 个按键之中。若所有列线均为高电平,则键盘中无键按下。 2 、判断闭合键所在的位置 在确认有键按下后,即可进入确定具体闭合键的过程。其方法是:依次将行线置为低电平,即在置某根行线为低电平时,其它线为高电平。在确定某根行线位置为低电平后,再逐行检测各列线的电平状态。若某列为低,则该列线与置为低电平的行线交叉处的按键就是闭合的按键。 下面给出一个具体的例子: 图仍如上所示。80 31 单片机的 P1 口用作键盘 I/O 口,键盘的列线接到 P1 口的低 4 位,键盘的行线接到 P1 口的高 4 位。列线 P 1.0 -P1.3 分别接有 4 个上拉电阻到正电源 +5V,并把列线 P1. 0-P1. 3 设置为输入线,行线 P1. 4-P.17 设置为输出线。4 根行线和 4 根列线形成 1 6 个相交点。 1 、检测当前是否有键被按下。检测的方法是 P1. 4-P1. 7 输出全“0 ”,读取...
