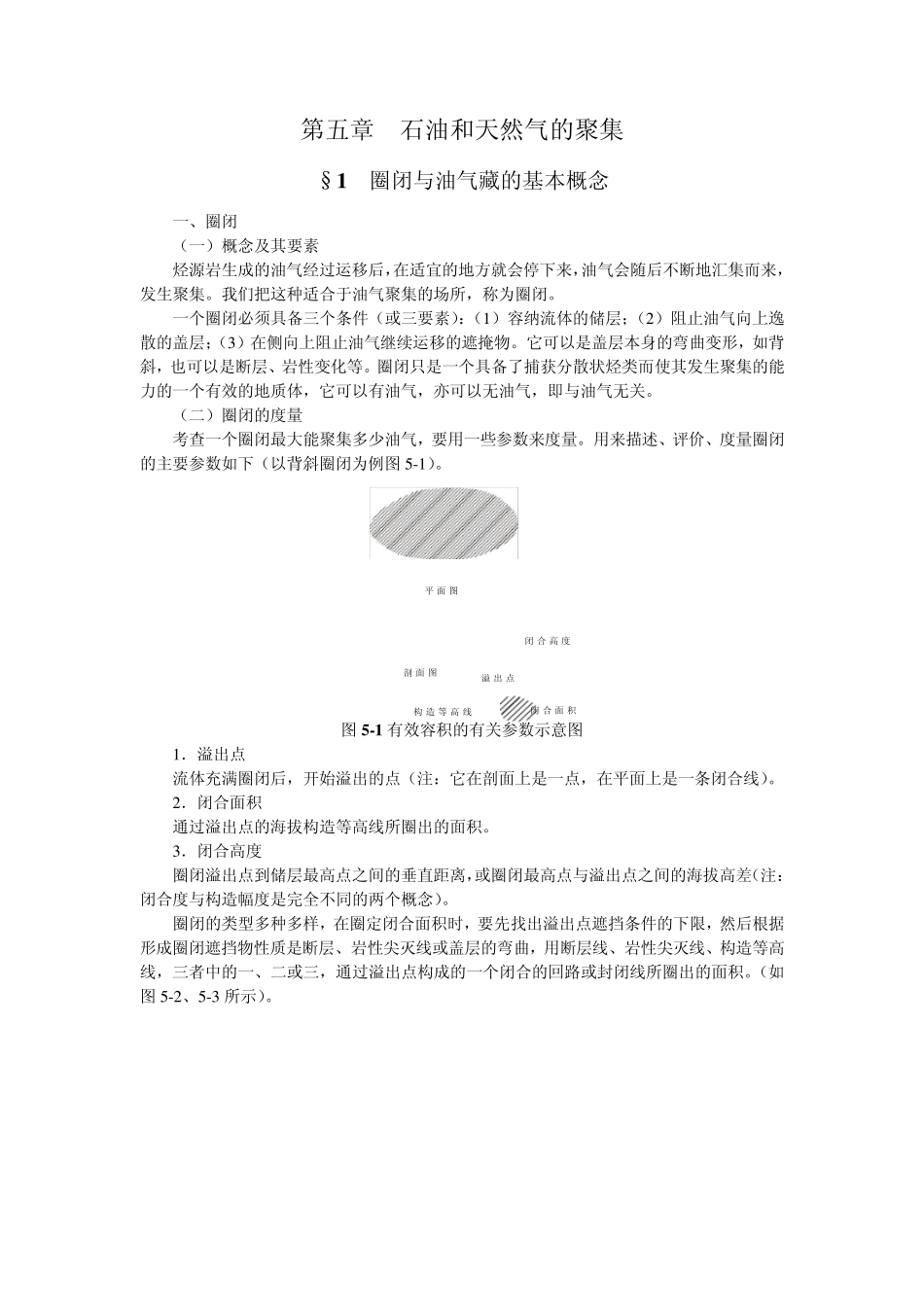

第五章 石油和天然气的聚集 §1 圈闭与油气藏的基本概念 一、圈闭 （一）概念及其要素 烃源岩生成的油气经过运移后，在适宜的地方就会停下来，油气会随后不断地汇集而来，发生聚集。我们把这种适合于油气聚集的场所，称为圈闭。 一个圈闭必须具备三个条件（或三要素）：（1 ）容纳流体的储层；（2 ）阻止油气向上逸散的盖层；（3 ）在侧向上阻止油气继续运移的遮掩物。它可以是盖层本身的弯曲变形，如背斜，也可以是断层、岩性变化等。圈闭只是一个具备了捕获分散状烃类而使其发生聚集的能力的一个有效的地质体，它可以有油气，亦可以无油气，即与油气无关。 （二）圈闭的度量 考查一个圈闭最大能聚集多少油气，要用一些参数来度量。用来描述、评价、度量圈闭的主要参数如下（以背斜圈闭为例图 5 -1 ）。 剖 面 图溢 出 点闭 合 面 积构 造 等 高 线闭 合 高 度100200300100200平 面 图 图 5 -1 有效容积的有关参数示意图 1 ．溢出点 流体充满圈闭后，开始溢出的点（注：它在剖面上是一点，在平面上是一条闭合线）。 2 ．闭合面积 通过溢出点的海拔构造等高线所圈出的面积。 3 ．闭合高度 圈闭溢出点到储层最高点之间的垂直距离，或圈闭最高点与溢出点之间的海拔高差（注：闭合度与构造幅度是完全不同的两个概念）。 圈闭的类型多种多样，在圈定闭合面积时，要先找出溢出点遮挡条件的下限，然后根据形成圈闭遮挡物性质是断层、岩性尖灭线或盖层的弯曲，用断层线、岩性尖灭线、构造等高线，三者中的一、二或三，通过溢出点构成的一个闭合的回路或封闭线所圈出的面积。（如图 5 -2 、5 -3 所示）。 溢出点海拔平面溢出点海拔平面溢出点海拔平面构造闭合度无闭合构造起伏，各剖面中都相同} 200300400500600700500600700800700800ACBD 图5 -2 图5 -3 （一）概念：运移着的油气，遇到了圈闭，在盖层和遮挡物的作用下，阻止了它们的继续运移，就会在其中的储层内聚集起来，就形成了油气藏。 油气藏是指油气在单一圈闭中的聚集，它是地壳上油气聚集的基本单元。如果圈闭中只聚集了油或只聚集了气就分别称为油藏或气藏，二者同时聚集就称为油气藏。 若油气聚集的数量足够大，达到了工业开采价值，则称为商业性油气藏，否则，聚集的数量少，不具备工业开采价值，则称为非商业性油气藏。二者是一个相对概念，取决于政治、经济和技术条件。 油气藏的重要特点是在“单一”圈闭内的聚集，所谓“单...
