电厂热工单体调试方案

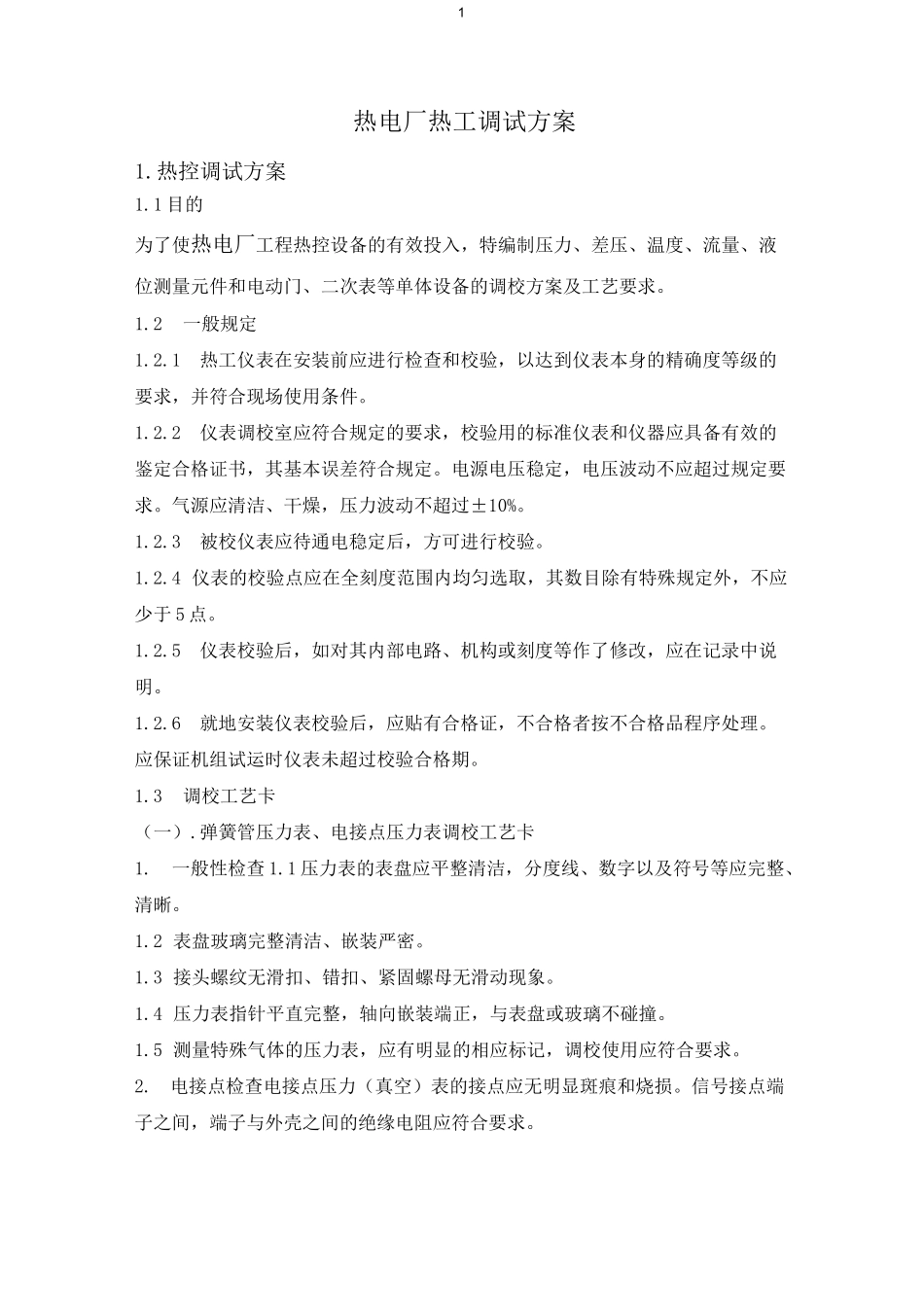

1热电厂热工调试方案1.热控调试方案1.1 目的为了使热电厂工程热控设备的有效投入，特编制压力、差压、温度、流量、液位测量元件和电动门、二次表等单体设备的调校方案及工艺要求。1.2一般规定1.2.1热工仪表在安装前应进行检查和校验，以达到仪表本身的精确度等级的要求，并符合现场使用条件。1.2.2仪表调校室应符合规定的要求，校验用的标准仪表和仪器应具备有效的鉴定合格证书，其基本误差符合规定。电源电压稳定，电压波动不应超过规定要求。气源应清洁、干燥，压力波动不超过±10%。1.2.3被校仪表应待通电稳定后，方可进行校验。1.2.4 仪表的校验点应在全刻度范围内均匀选取，其数目除有特殊规定外，不应少于 5 点。1.2.5仪表校验后，如对其内部电路、机构或刻度等作了修改，应在记录中说明。1.2.6就地安装仪表校验后，应贴有合格证，不合格者按不合格品程序处理。应保证机组试运时仪表未超过校验合格期。1.3调校工艺卡（一）.弹簧管压力表、电接点压力表调校工艺卡1.一般性检查 1.1 压力表的表盘应平整清洁，分度线、数字以及符号等应完整、清晰。1.2 表盘玻璃完整清洁、嵌装严密。1.3 接头螺纹无滑扣、错扣、紧固螺母无滑动现象。1.4 压力表指针平直完整，轴向嵌装端正，与表盘或玻璃不碰撞。1.5 测量特殊气体的压力表，应有明显的相应标记，调校使用应符合要求。2.电接点检查电接点压力（真空）表的接点应无明显斑痕和烧损。信号接点端子之间，端子与外壳之间的绝缘电阻应符合要求。23.压力表的调校3.1 校验用主要设备和仪器根据压力表的测量介质和测量范围及型号，可选择不同的标准仪器，包括活塞式压力计、真空泵、500V 兆欧表、手持压力计、压力回路校验仪、标准精密压力表等。3.2 耐压试验在校验前，作耐压试验，观察仪表是否有泄漏，并符合质量要求。3.3 校验方法3.3.1 缓慢升压至各校验点，使标准表指针对准校验点，读被校表读数，在每一校验点读数两次，第一次读数在轻敲前进行，第二次在轻敲后进行。然后，用同样的方法进行下行程校验，由所读取的数据计算基本误差、变差和轻敲位移等。3.3.2 对电接点压力表，在信号接通瞬间读取压力值，在信号断开瞬间读取压力值，以确定工作值和恢复值。3.4 校验标准和要求3.4.1 有零点限止钉的仪表，其指针应紧靠在限止钉上，无零点限止钉的仪表，其指针应在零点分度线宽度范围内。校准点一般不少于 5 点。3.4.2 仪表的基本误差不应超过仪表的允许误差。3.4.3 仪表的回程误...
