CFG桩接桩方案

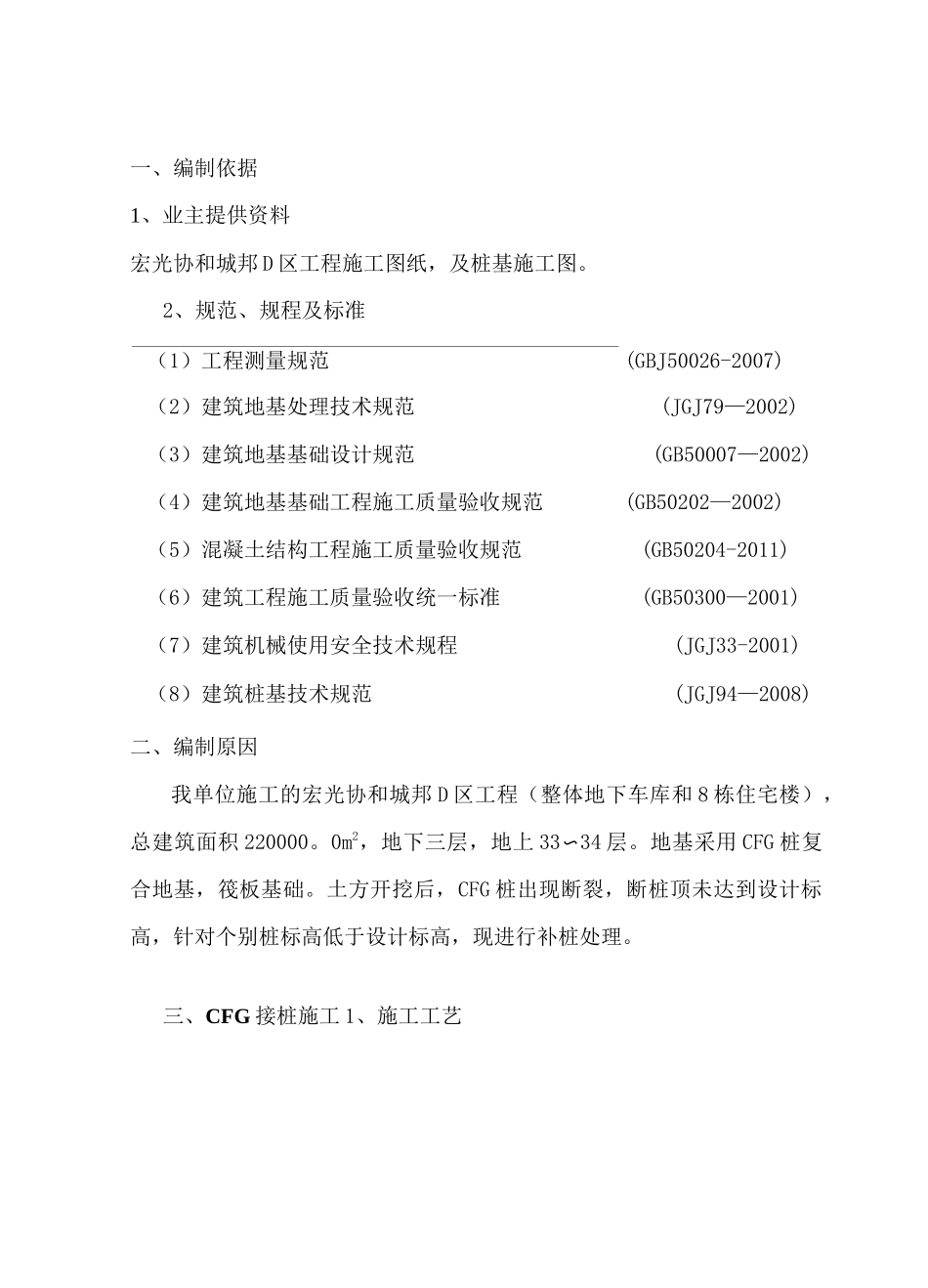

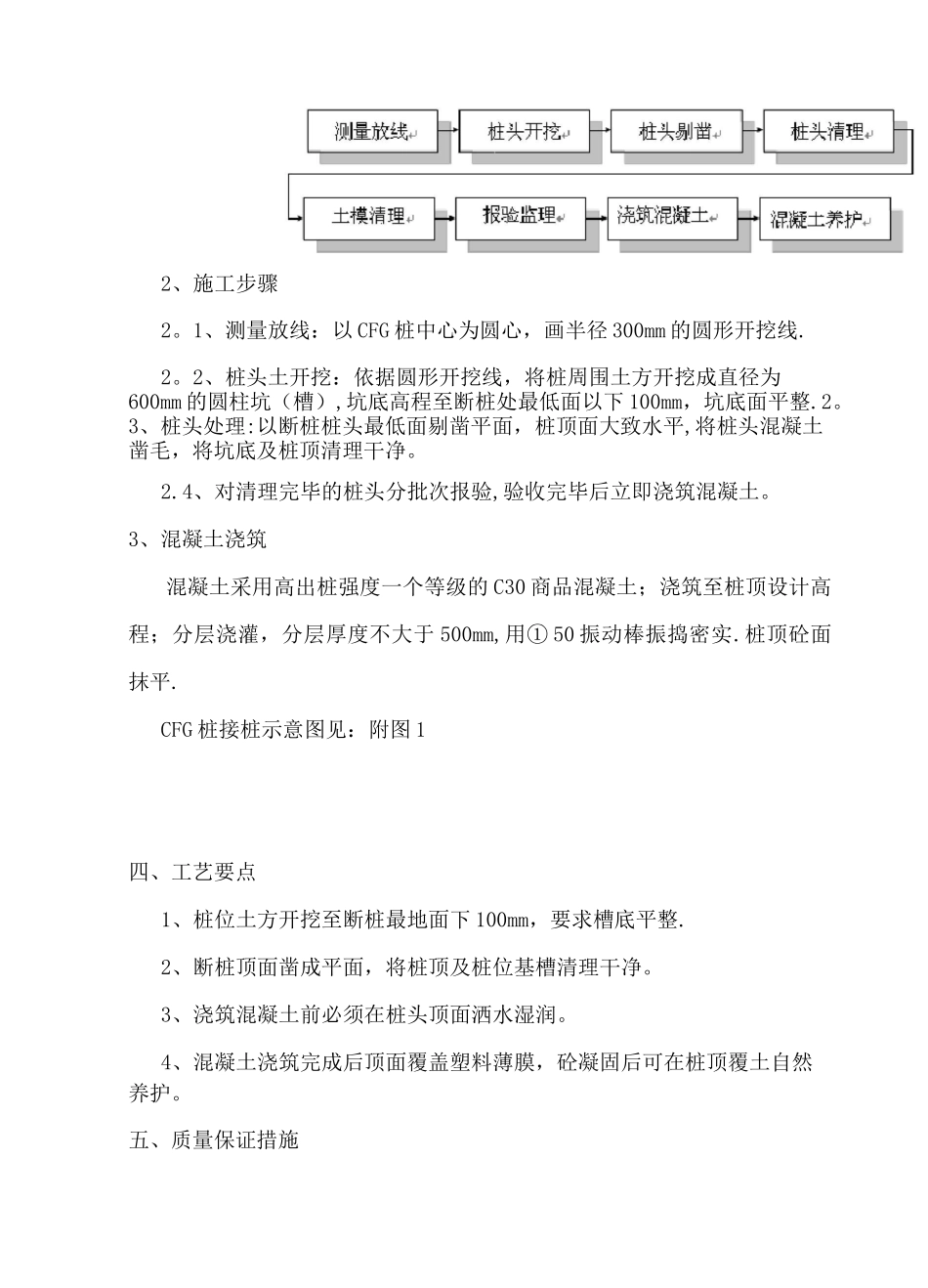

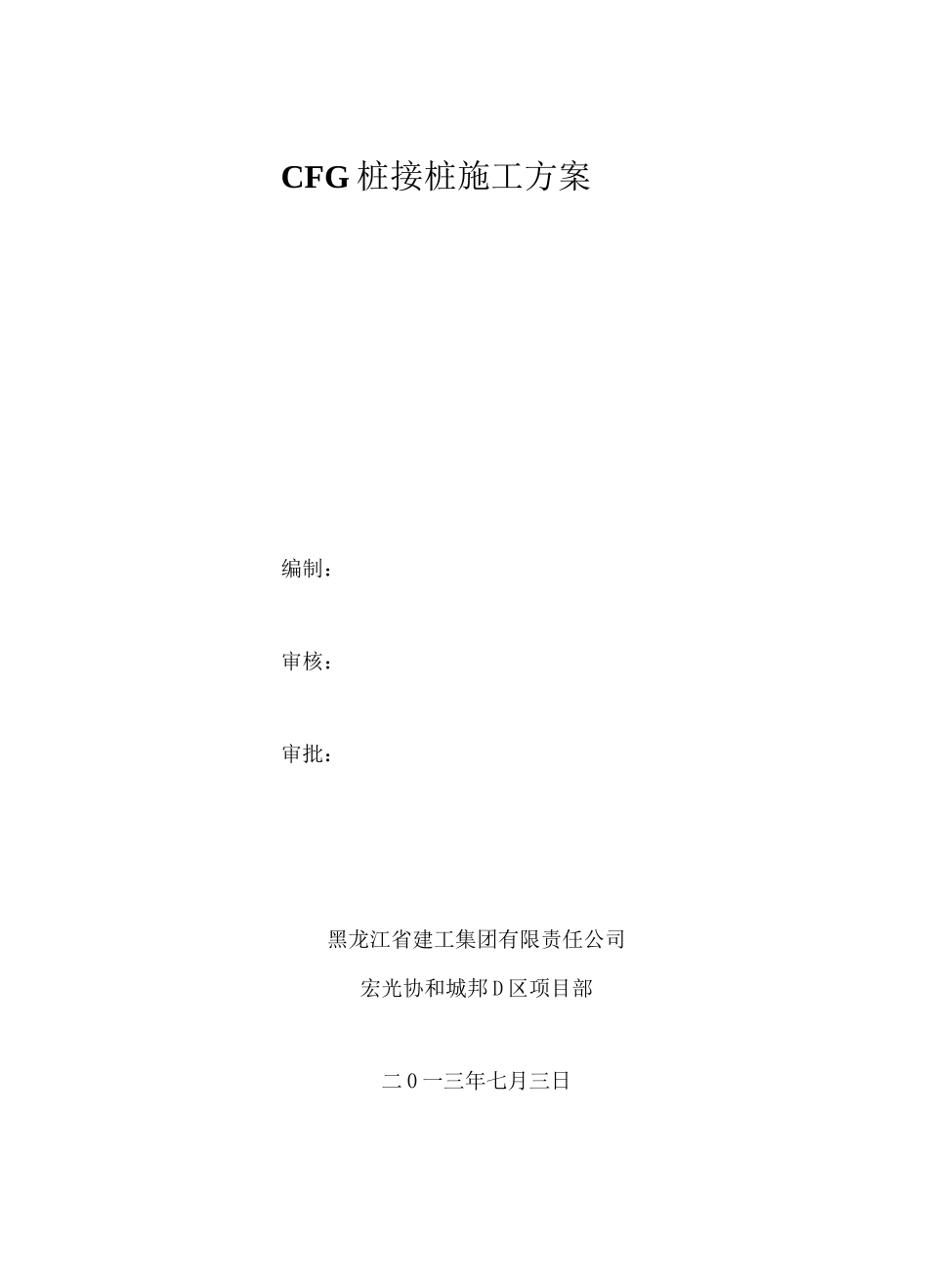

CFG 桩接桩施工方案编制：审核：审批：黑龙江省建工集团有限责任公司宏光协和城邦 D 区项目部二 0 一三年七月三日一、编制依据1、业主提供资料宏光协和城邦 D 区工程施工图纸，及桩基施工图。2、规范、规程及标准（1）工程测量规范(GBJ50026-2007)（2）建筑地基处理技术规范(JGJ79—2002)（3）建筑地基基础设计规范(GB50007—2002)（4）建筑地基基础工程施工质量验收规范(GB50202—2002)（5）混凝土结构工程施工质量验收规范(GB50204-2011)（6）建筑工程施工质量验收统一标准(GB50300—2001)（7）建筑机械使用安全技术规程(JGJ33-2001)（8）建筑桩基技术规范(JGJ94—2008)二、编制原因我单位施工的宏光协和城邦 D 区工程（整体地下车库和 8 栋住宅楼），总建筑面积 220000。0m2，地下三层，地上 33〜34 层。地基采用 CFG 桩复合地基，筏板基础。土方开挖后，CFG 桩出现断裂，断桩顶未达到设计标高，针对个别桩标高低于设计标高，现进行补桩处理。三、CFG 接桩施工 1、施工工艺2、施工步骤2。1、测量放线：以 CFG 桩中心为圆心，画半径 300mm 的圆形开挖线.2。2、桩头土开挖：依据圆形开挖线，将桩周围土方开挖成直径为600mm 的圆柱坑（槽）,坑底高程至断桩处最低面以下 100mm，坑底面平整.2。3、桩头处理:以断桩桩头最低面剔凿平面，桩顶面大致水平,将桩头混凝土凿毛，将坑底及桩顶清理干净。2.4、对清理完毕的桩头分批次报验,验收完毕后立即浇筑混凝土。3、混凝土浇筑混凝土采用高出桩强度一个等级的 C30 商品混凝土；浇筑至桩顶设计高程；分层浇灌，分层厚度不大于 500mm,用① 50 振动棒振捣密实.桩顶砼面抹平.CFG 桩接桩示意图见：附图 1四、工艺要点1、桩位土方开挖至断桩最地面下 100mm，要求槽底平整.2、断桩顶面凿成平面，将桩顶及桩位基槽清理干净。3、浇筑混凝土前必须在桩头顶面洒水湿润。4、混凝土浇筑完成后顶面覆盖塑料薄膜，砼凝固后可在桩顶覆土自然养护。五、质量保证措施1、施工技术三级交底工程开工之前，由总包单位的项目部技术负责人向施工单位的技术负责人进行施工技术交底，施工单位的技术负责人向技术员和施工班组长和带班长进行施工技术交底,施工单位的技术负责人向技术员和施工班组长和带班长进行交底时,对施工交底内容进一步解释，说明，使每位施工工人都能熟练掌握施工技术要点。2、加强施工阶段的质量控制严格按照施工方案中的路堑开挖施工方法、工艺要点、施工注意事项、质量标准和...
