码垛各部件说明

码垛各部件说明_第1页
1/25
码垛各部件说明_第2页
2/25
码垛各部件说明_第3页
3/25

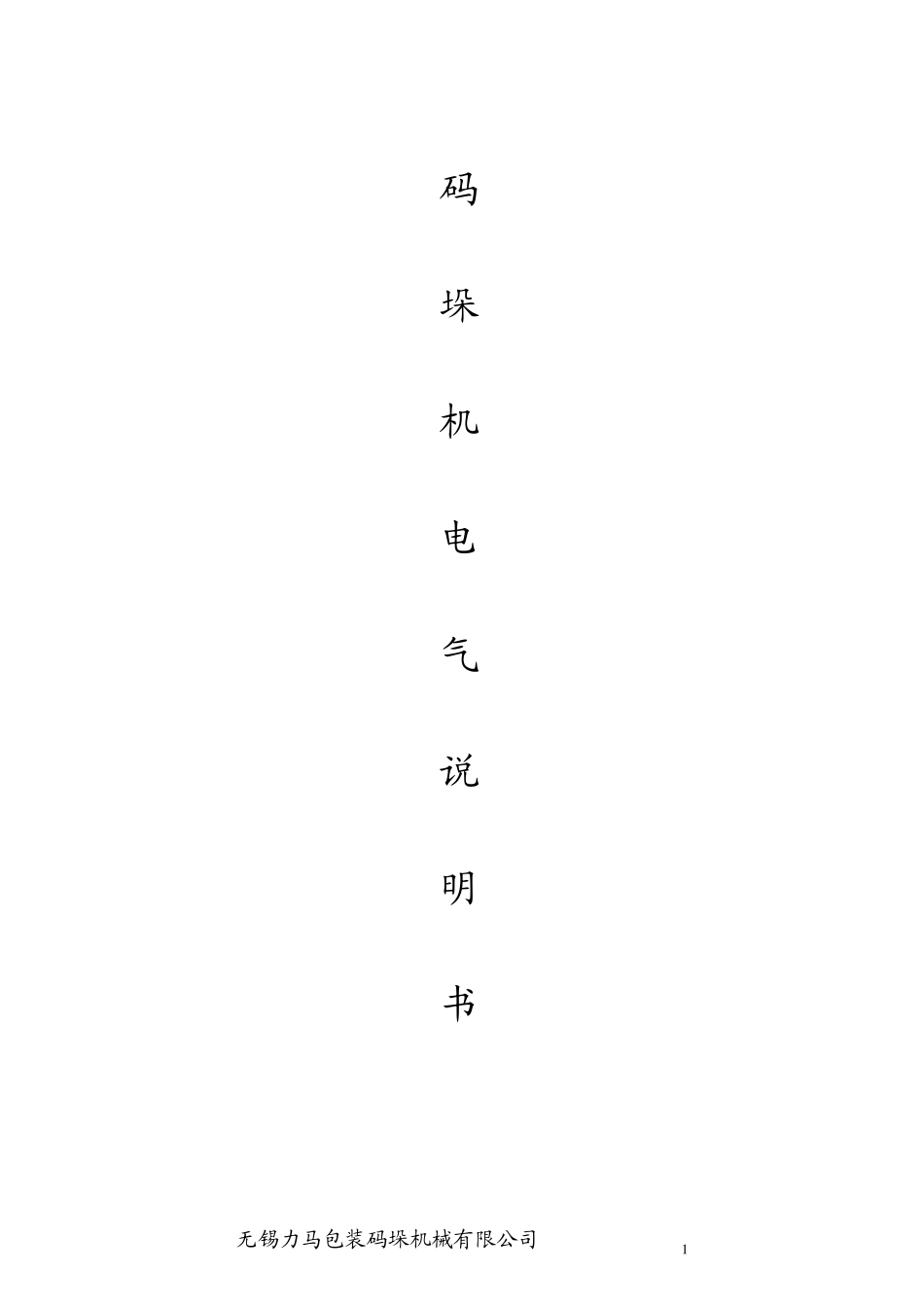

码 垛 机 电 气 说 明 书 无锡力马包装码垛机械有限公司 1 一. 码垛机操作 码垛机运行前检查项目 1). 仪表压力是否正常、油雾器中的润滑油是否足够;气动装置是否漏气; 2). 检查各部分润滑情况; 3). 设备运行的禁入区是否有人或杂物; 4). 控制开关是否灵活好用;光电开关是否清洁;接近开关是否松动; 5). 托盘仓中是否有空托盘。 6). 确认当前码垛包数和触摸屏显示参数是否一致 码垛机开车程序 1) 打开气源阀门; 2) 合上码垛机动力电源的总开关(控制柜门上); 3) 将操作台上的钥匙开关接通,确认两个急停开关均是放开,急停指示灯灭; 4) 若有故障指示,则参考故障提示将故障排除; 5) 若要进行手动操作,自动操作状态显示窗口显示“系统手动操作”; 6) 若要进行自动操作,自动操作状态显示窗口显示“系统自动运行”; 7) 按启动按钮,码垛机进入自动运行状态,运行指示灯亮,停止指示灯灭。 码垛机停车程序 1) 在正常情况下,在码垛机的各部机都已完成操作后,按操作台上的停止按钮或高架输送机处的就地停车按钮,使码垛机停车。 2) 在危险情况下,应立即拍下急停开关,断开控制系统电源。 无锡力马包装码垛机械有限公司 2 码垛机运行中监视项目 1) 各单元的电机运转是否正常:有无异常噪音或过热; 2) 各单元的机械传动系统是否正常:链条是否有异常噪音、皮带是否跑偏; 3) 有无故障指示灯亮; 4) “满垛/托盘仓空”报警器报警时,应注意托盘仓中空托盘是否已少于二个或垛盘输送机上的垛盘是否已满。 5) 各部件动作是否协调; 6) 码垛的垛形是否规则; 7) 气动装置是否漏气; 系统维护 1) 操作前检查光电开关表面是否清洁,接近开关是否松动; 2) 检查操作盘上的按钮开关和选择开关是否灵活好用。 3) 定期检查控制柜、接线盒的接线端子、设备的接地线是否动; 4) 定期检查交流及直流电源的电压是否在规定的范围内; 二. 码垛机单元设备功能概述 斜坡输送机 斜坡输送机包括斜坡输送电机和斜坡光电。斜坡输送电机为1.5KW 制动电机。斜坡光电由发射式光电和反光板组成,发射式光电开关和反光板工作范围为5 米。 斜坡光电作用: 1 连锁 在码垛机运转过程中,只要棘辊机运转,斜坡输送机就运转;若棘辊机停止 ,则斜坡输送机也 停止 ,待 棘辊机运转后 ,斜坡输送机也重 新 开始 运转。 无锡力马包装码垛机械有限公司 3 2 报警 当料包在斜坡输...
