电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

砂带抛光原理

砂带抛光原理_第1页
1/6
砂带抛光原理_第2页
2/6

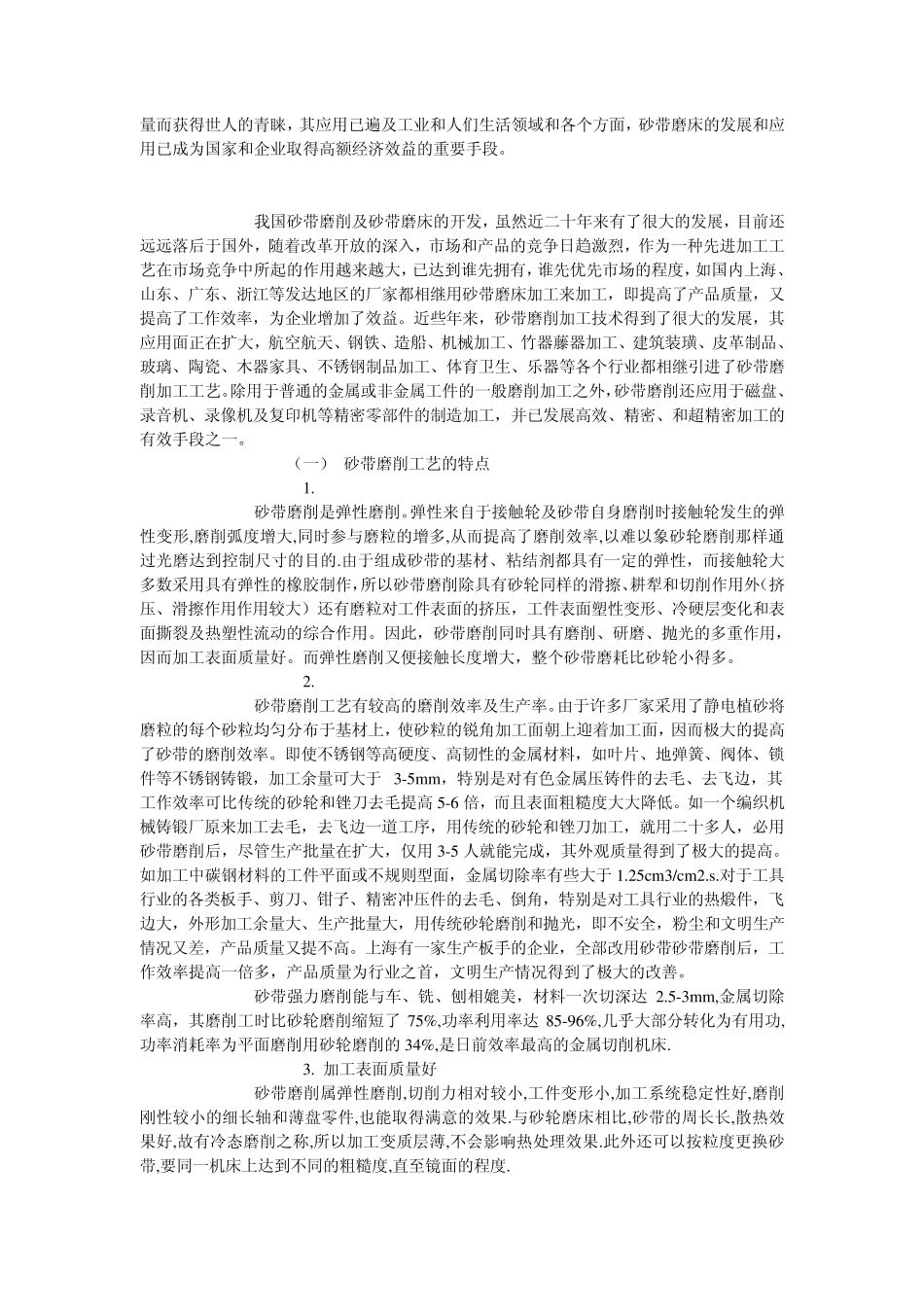

砂带抛光原理_第3页
3/6

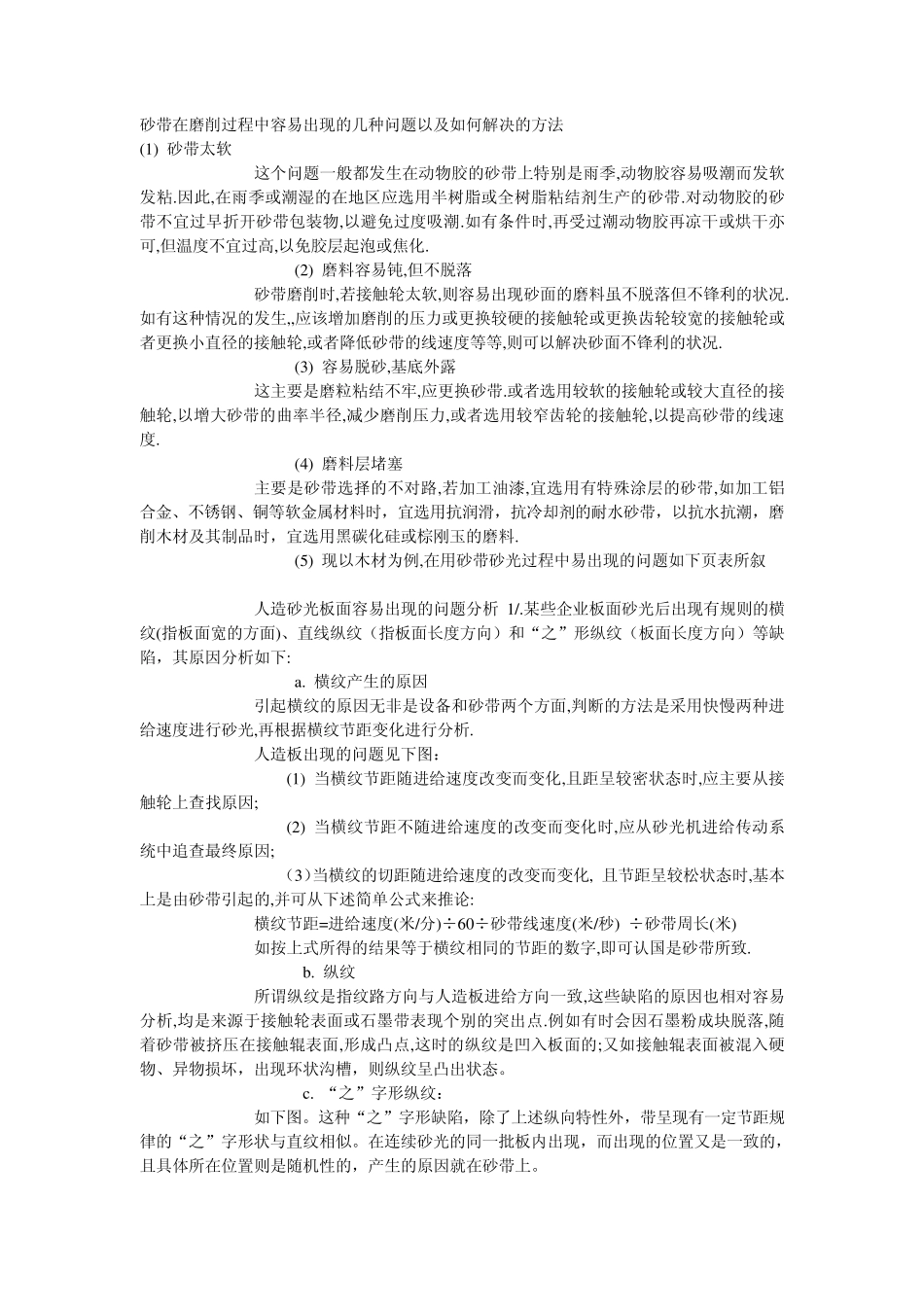

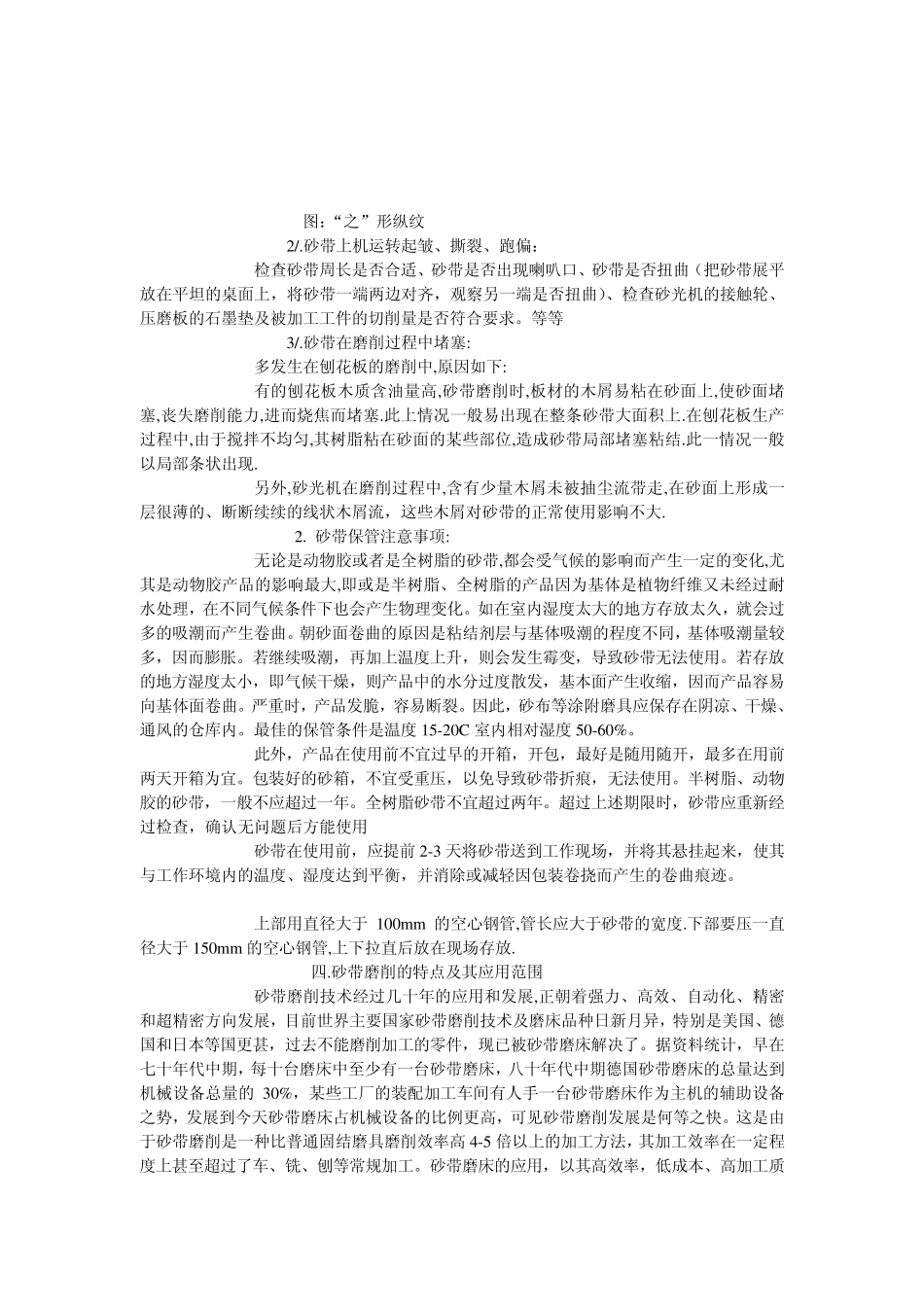

砂带在磨削过程中容易出现的几种问题以及如何解决的方法 (1) 砂带太软 这个问题一般都发生在动物胶的砂带上特别是雨季,动物胶容易吸潮而发软发粘.因此,在雨季或潮湿的在地区应选用半树脂或全树脂粘结剂生产的砂带.对动物胶的砂带不宜过早折开砂带包装物,以避免过度吸潮.如有条件时,再受过潮动物胶再凉干或烘干亦可,但温度不宜过高,以免胶层起泡或焦化. (2) 磨料容易钝,但不脱落 砂带磨削时,若接触轮太软,则容易出现砂面的磨料虽不脱落但不锋利的状况.如有这种情况的发生,,应该增加磨削的压力或更换较硬的接触轮或更换齿轮较宽的接触轮或者更换小直径的接触轮,或者降低砂带的线速度等等,则可以解决砂面不锋利的状况. (3) 容易脱砂,基底外露 这主要是磨粒粘结不牢,应更换砂带.或者选用较软的接触轮或较大直径的接触轮,以增大砂带的曲率半径,减少磨削压力,或者选用较窄齿轮的接触轮,以提高砂带的线速度. (4) 磨料层堵塞 主要是砂带选择的不对路,若加工油漆,宜选用有特殊涂层的砂带,如加工铝合金、不锈钢、铜等软金属材料时,宜选用抗润滑,抗冷却剂的耐水砂带,以抗水抗潮,磨削木材及其制品时,宜选用黑碳化硅或棕刚玉的磨料. (5) 现以木材为例,在用砂带砂光过程中易出现的问题如下页表所叙 人造砂光板面容易出现的问题分析1/.某些企业板面砂光后出现有规则的横纹(指板面宽的方面)、直线纵纹(指板面长度方向)和“之”形纵纹(板面长度方向)等缺陷,其原因分析如下: a. 横纹产生的原因 引起横纹的原因无非是设备和砂带两个方面,判断的方法是采用快慢两种进给速度进行砂光,再根据横纹节距变化进行分析. 人造板出现的问题见下图: (1) 当横纹节距随进给速度改变而变化,且距呈较密状态时,应主要从接触轮上查找原因; (2) 当横纹节距不随进给速度的改变而变化时,应从砂光机进给传动系统中追查最终原因; (3)当横纹的切距随进给速度的改变而变化, 且节距呈较松状态时,基本上是由砂带引起的,并可从下述简单公式来推论: 横纹节距=进给速度(米/分)÷60÷砂带线速度(米/秒) ÷砂带周长(米) 如按上式所得的结果等于横纹相同的节距的数字,即可认国是砂带所致. b. 纵纹 所谓纵纹是指纹路方向与人造板进给方向一致,这些缺陷的原因也相对容易分析,均是来源于接触轮表面或石墨带表现个别的突出点.例如有时会因石墨粉成块脱落,随着砂带被挤压在接触辊表面,形成凸点,这时的纵纹是凹入板面的;又如接触辊表面被混入硬物、异物损坏,出...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

砂带抛光原理

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
