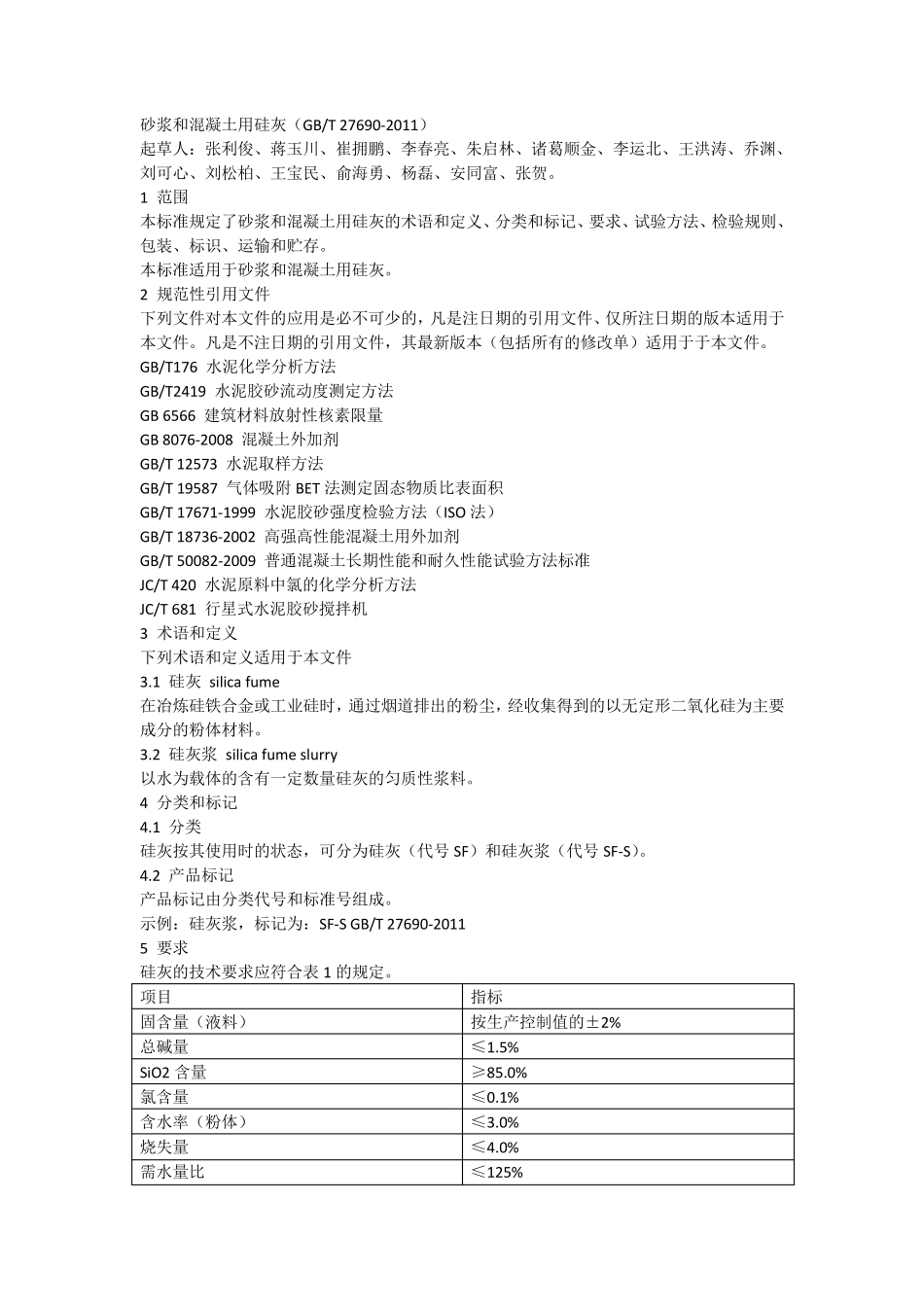

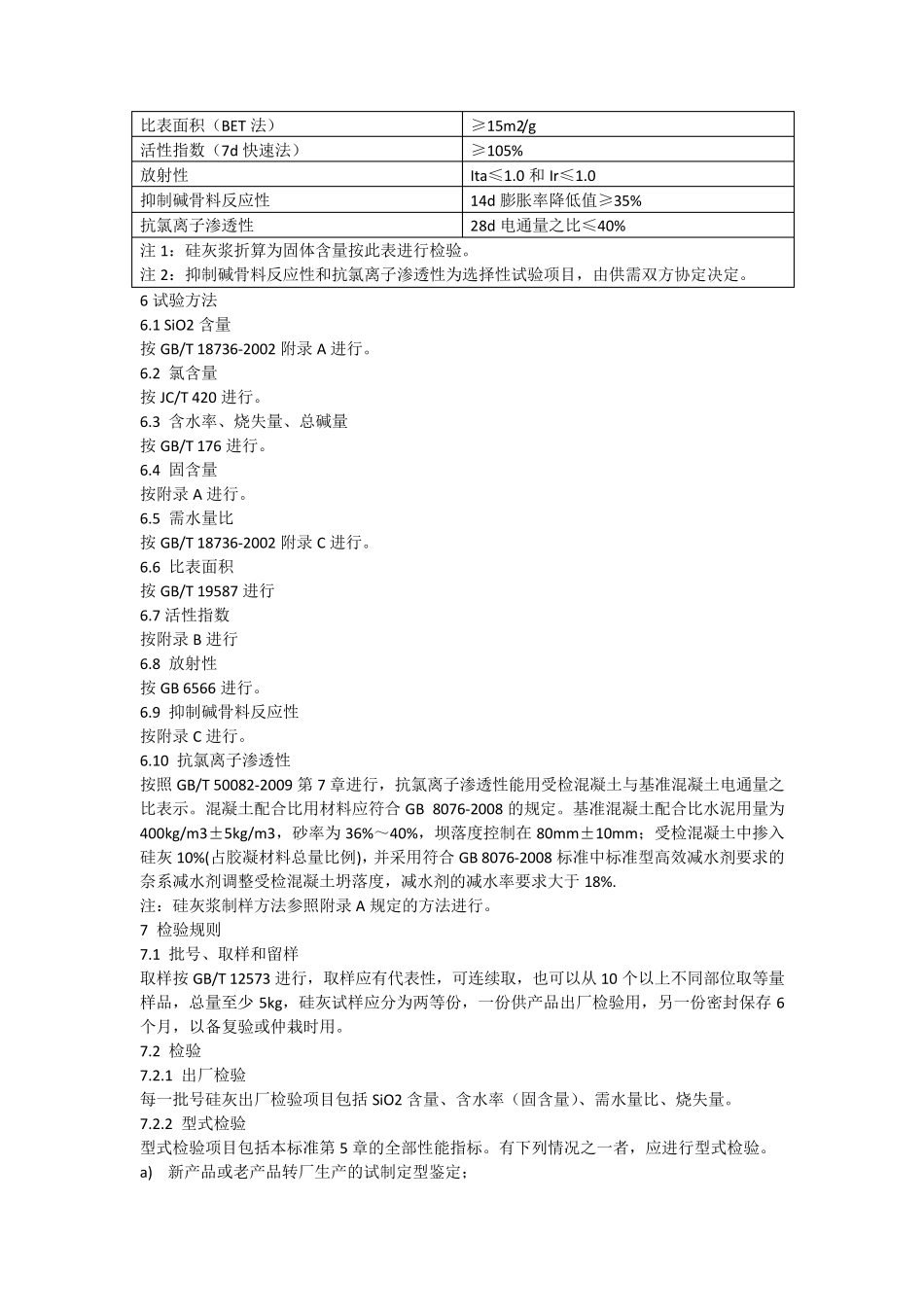

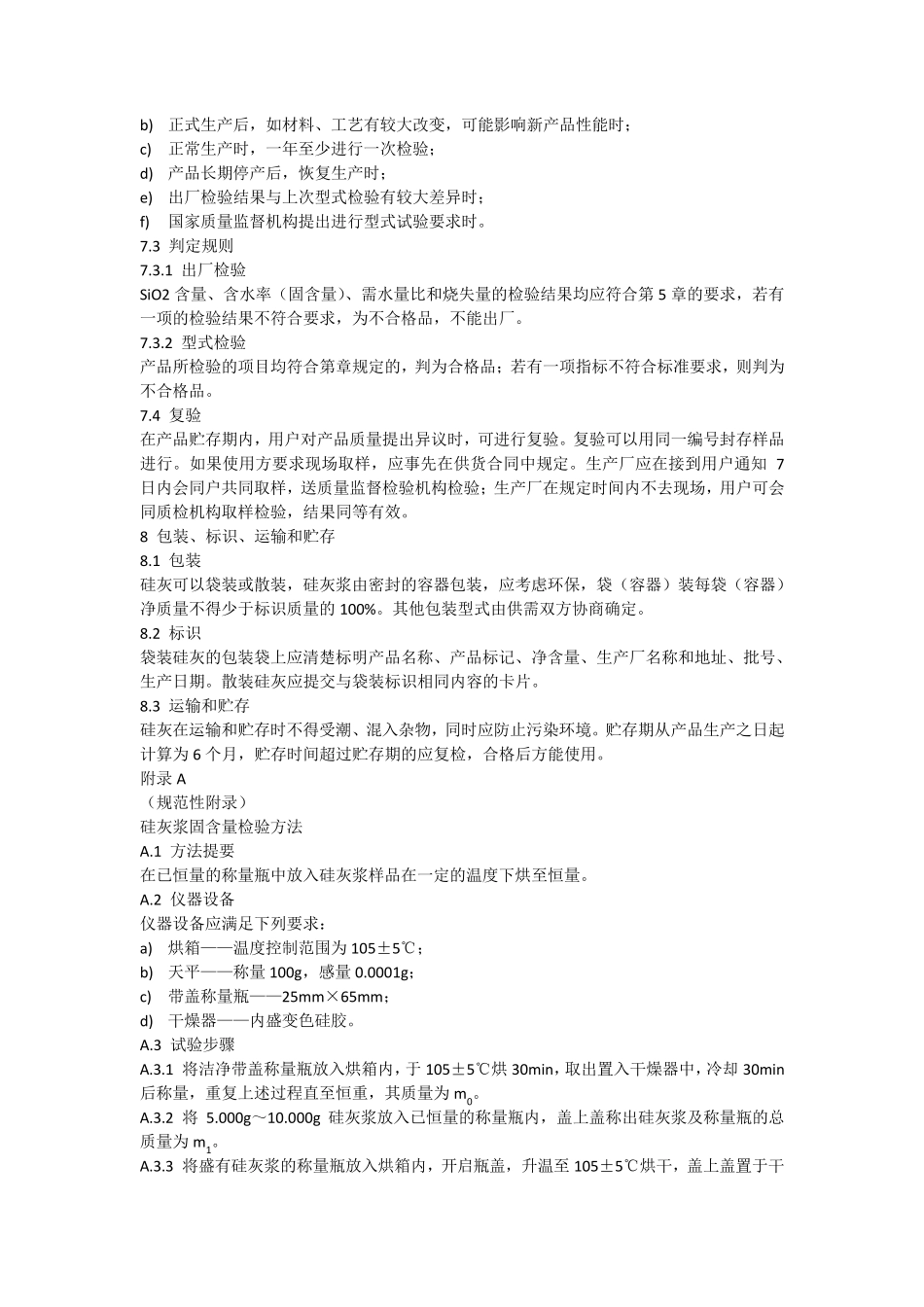

砂浆和混凝土用硅灰（GB/T 27690-2011） 起草人：张利俊、蒋玉川、崔拥鹏、李春亮、朱启林、诸葛顺金、李运北、王洪涛、乔渊、刘可心、刘松柏、王宝民、俞海勇、杨磊、安同富、张贺。 1 范围 本标准规定了砂浆和混凝土用硅灰的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标识、运输和贮存。 本标准适用于砂浆和混凝土用硅灰。 2 规范性引用文件 下列文件对本文件的应用是必不可少的，凡是注日期的引用文件、仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于于本文件。 GB/T176 水泥化学分析方法 GB/T2419 水泥胶砂流动度测定方法 GB 6566 建筑材料放射性核素限量 GB 8076-2008 混凝土外加剂 GB/T 12573 水泥取样方法 GB/T 19587 气体吸附BET 法测定固态物质比表面积 GB/T 17671-1999 水泥胶砂强度检验方法（ISO 法） GB/T 18736-2002 高强高性能混凝土用外加剂 GB/T 50082-2009 普通混凝土长期性能和耐久性能试验方法标准 JC/T 420 水泥原料中氯的化学分析方法 JC/T 681 行星式水泥胶砂搅拌机 3 术语和定义 下列术语和定义适用于本文件 3.1 硅灰 silica fume 在冶炼硅铁合金或工业硅时，通过烟道排出的粉尘，经收集得到的以无定形二氧化硅为主要成分的粉体材料。 3.2 硅灰浆 silica fume slurry 以水为载体的含有一定数量硅灰的匀质性浆料。 4 分类和标记 4.1 分类 硅灰按其使用时的状态，可分为硅灰（代号SF）和硅灰浆（代号SF-S）。 4.2 产品标记 产品标记由分类代号和标准号组成。 示例：硅灰浆，标记为：SF-S GB/T 27690-2011 5 要求 硅灰的技术要求应符合表1 的规定。 项目 指标 固含量（液料） 按生产控制值的±2% 总碱量 ≤1.5% SiO2 含量 ≥85.0% 氯含量 ≤0.1% 含水率（粉体） ≤3.0% 烧失量 ≤4.0% 需水量比 ≤125% 比表面积（BET 法） ≥15m2/g 活性指数（7d 快速法） ≥105% 放射性 Ita≤1.0 和Ir≤1.0 抑制碱骨料反应性 14d 膨胀率降低值≥35% 抗氯离子渗透性 28d 电通量之比≤40% 注1：硅灰浆折算为固体含量按此表进行检验。 注2：抑制碱骨料反应性和抗氯离子渗透性为选择性试验项目，由供需双方协定决定。 6 试验方法 6.1 SiO2 含量 按GB/T 18736-2002 附录A 进行。 6.2 氯含量 按JC/T 420 进行。 6.3 含水率、烧失量、总碱量 按GB/T 17...
