砌体结构课程设计计算书

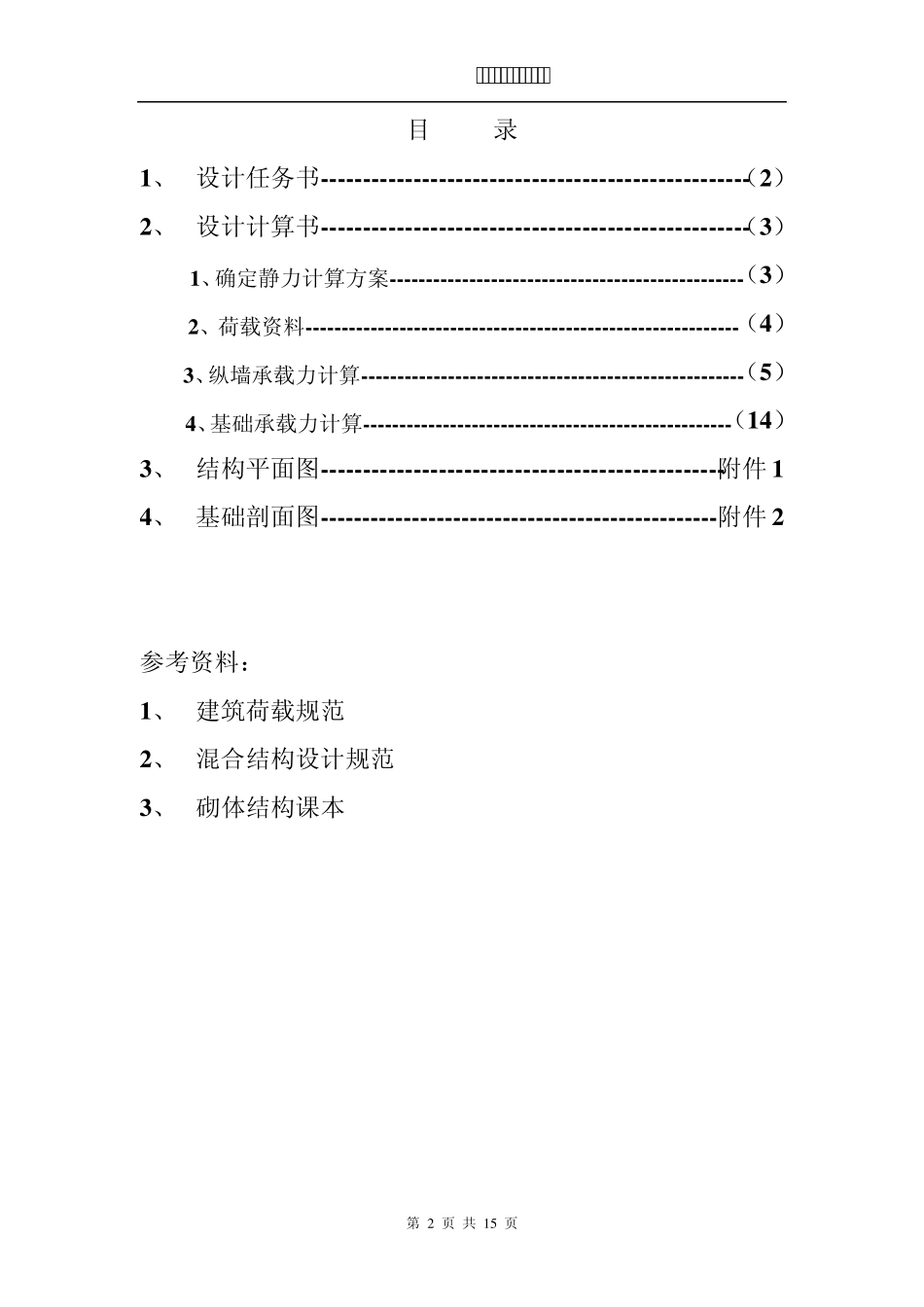

砌体结构课程设计——王伟 第 1 页 共 1 5 页 砌 体 结 构 课 程 设 计 姓 名:王 伟 专 业:土木工程 班 级:0302 班 学 号:20038285 指导教师:朱 万 茂 砌体结构课程设计——王伟 第 2 页 共 1 5 页 目 录 1 、 设计任务书---------------------------------------------------（2 ） 2 、 设计计算书---------------------------------------------------（3 ） 1 、确定静力计算方案-------------------------------------------------（3 ） 2 、荷载资料------------------------------------------------------------（4 ） 3 、纵墙承载力计算-----------------------------------------------------（5 ） 4 、基础承载力计算---------------------------------------------------（1 4 ） 3 、 结构平面图------------------------------------------------附件 1 4 、 基础剖面图------------------------------------------------附件 2 参考资料： 1 、 建筑荷载规范 2 、 混合结构设计规范 3 、 砌体结构课本 砌体结构课程设计——王伟 第 3 页 共 15 页 砌体结构课程设计 任务书 一、设计题目 某四层教学综合楼的墙体设计 二、设计内容 1、确定静力计算方案 2、荷载确定 3、纵墙承载力计算 4、横墙承载力计算 三、设计资料 1、建筑平面尺寸（见平面图） 2、材料： （1）、屋盖、楼盖采用预制钢筋混凝土空心板 （2）、墙体采用烧结粉煤灰砖和水泥混合砂浆砌筑 （3）、砖的强度等级为 MU10，三、四层砂浆的强度等级为M2.5，一、二层砂浆的强度等级为 M5 （4）、施工质量控制等级为 B 级 四、工程地质资料 自然地表下m2.0内为填土，填土下m0.1内为粘土（2/220mKNfa ），其下层为砾石层（2/366mKNfa ）。 砌体结构课程设计——王伟 第 4 页 共 15 页 砌体结构课程 计算书 一、确定静力计算方案 1 、确定房屋的静力计算方案 最大横墙间距ms7.1139.3，屋盖、楼盖类别属于第1 类，查表ms32，因此本房屋属于刚性方案房屋。 2 、外纵墙高厚比验算 本房屋第一层墙体采用 M 5 水泥混合砂浆，其高厚比2.1237.0/5.4。 第三、四层墙体采用 M 5 水泥混合砂浆，其高厚比8.1324.0/3.3。 第二层窗间墙的截面几何特征为： mihmAIimImymymAT321.05.3092.0/10911.43/224.062.0)14...
