硝化装置危险与可操作性分析(HAZOP)记录表

硝化装置危险与可操作性分析(HAZOP)记录表_第1页
1/11
硝化装置危险与可操作性分析(HAZOP)记录表_第2页
2/11
硝化装置危险与可操作性分析(HAZOP)记录表_第3页
3/11

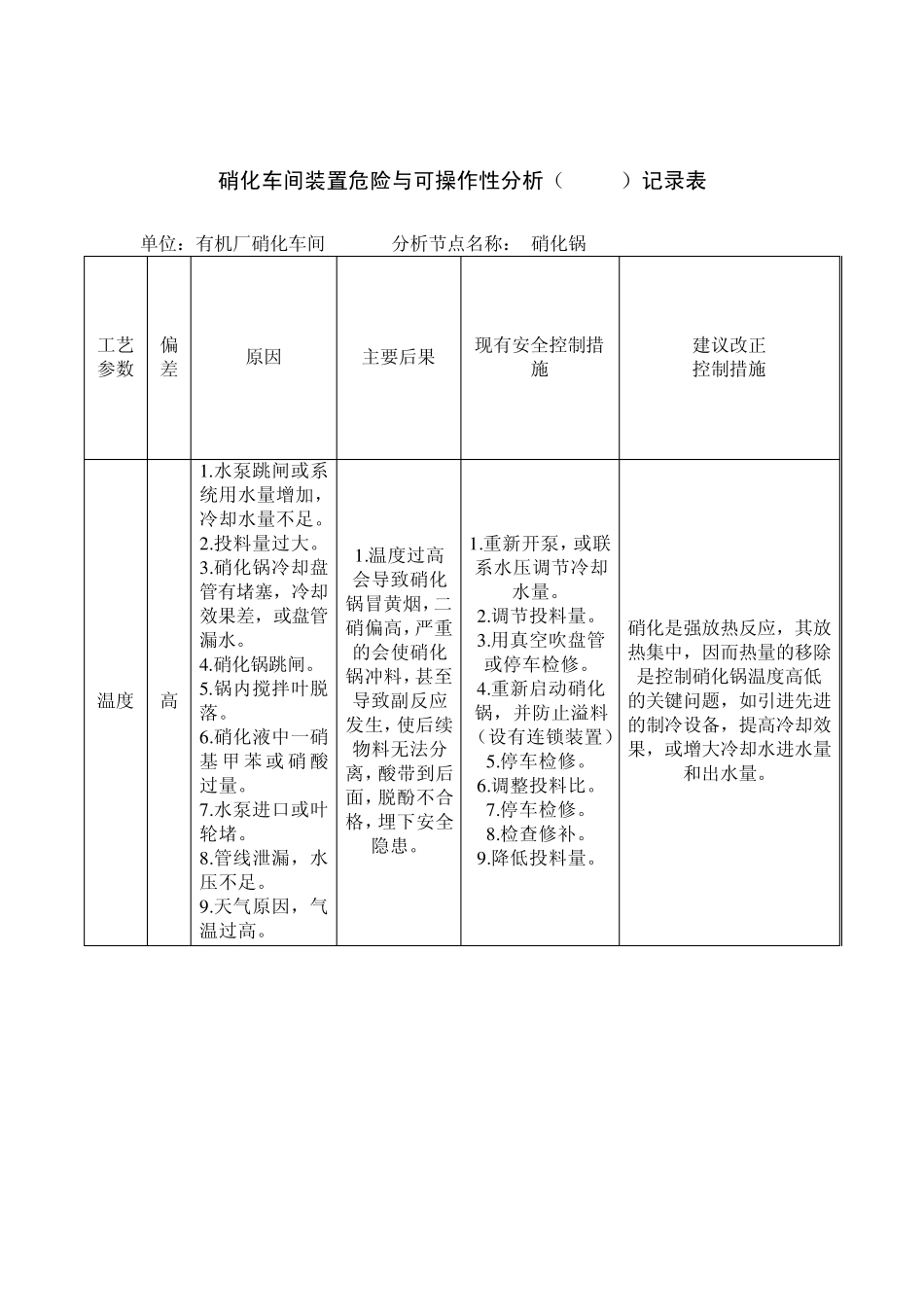

硝化车间装置危险与可操作性分析(HAZOP)记录表 单位:有机厂硝化车间 分析节点名称: 硝化锅 工艺参数 偏差 原因 主要后果 现有安全控制措施 建议改正 控制措施 温度 高 1 .水泵跳闸或系统用水量增加,冷却水量不足。2 .投料量过大。3 .硝化锅冷却盘管有堵塞,冷却效果差,或盘管漏水。 4 .硝化锅跳闸。 5 .锅内搅拌叶脱落。 6 .硝化液中一硝基 甲 苯 或硝酸过量。 7 .水泵进口或叶轮堵。 8 .管线泄漏,水压不足。 9 .天气原因,气温过高。 1 .温度过高会导致硝化锅冒黄烟,二硝偏高,严重的会使硝化锅冲料,甚至导致副反应发生,使后续物料无法分离,酸带到后面,脱酚不合格,埋下安全隐患。 1 .重新开泵,或联系水压调节冷却水量。 2 .调节投料量。 3 .用真空吹盘管或停车检修。 4 .重新启动硝化锅,并防止溢料(设有连锁装置) 5 .停车检修。 6 .调整投料比。 7 .停车检修。 8 .检查修补。 9 .降低投料量。 硝化是强放热反应,其放热集中,因而热量的移除是控制硝化锅温度高低的关键问题,如引进先进的制冷设备,提高冷却效果,或增大冷却水进水量和出水量。 低 1 . 一硝基甲苯带水或其他杂质。 2 . 冷却水量变大。 3 . 投料量不足。 4 . 比重太低,硫酸少投。 温度太低会导致反应能力下降,反应不完全,中和分离器中氺料倒置。 1 . 打开储槽底阀,排水到指定地点。 2 . 调整冷却水量。 3 . 调整投料量。 4 . 加大硫酸投料量,提高废酸和物料中比重,促进反应。 从源头抓起,保证进料物流纯正,不带杂质,因此,从甲苯库区就要做好防范措施,分离到位。另外还要控制好冷却水量,保证硝化锅温度在规定范围内。 硝化车间装置危险与可操作性分析(HAZOP)记录表 单位:有机厂硝化车间 分析节点名称: 硝化反应釜甲苯进料管道 工艺参数 偏差 原因 主要后果 现有安全控制措施 建议改正 控制措施 流量 大 1. 仪表原因,现场流量与DCS 显示不符。 2. 仪表不准,实际值比测量值大。 3. 操作失误。 甲苯流量过大,造成硝化液呈暗黑色,TOL 过剩,物料分离不清,脱酚不合格。 1. 找仪表工修理。 2. 及时更正,调整物料量,使酸料分离正常。 更新仪表设备 小 1. 甲苯含有杂质堵塞管道。 2. 管道内有铁屑堵塞阀蕊。 3. 废酸循环量太大。 4. 相比大。 5. 温度太低(硝化锅),反应能力下降。 达不到设定投料量。含水一硝半成品产...
