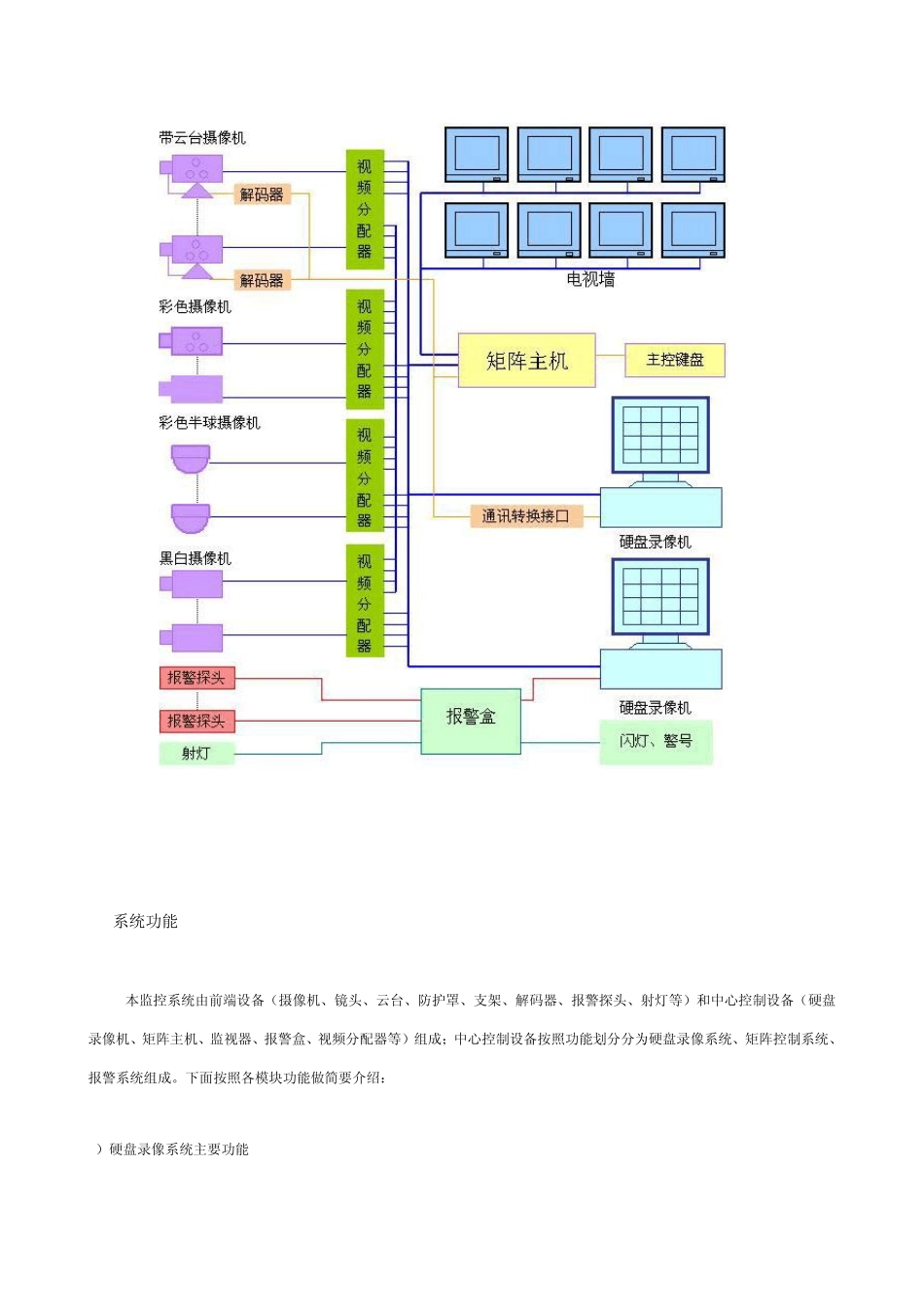

硬盘录像+矩阵+电视墙监控方案 电视墙相关方案 百科博网络监控电视墙设计方案 百科博液晶拼接监控电视墙方案 1. 需求分析 设计要求包含视频监控和防盗报警系统； 监控摄像机分为固定安装和带云台控制两种，带云台控制的可选匀速云台和高速球两种设备； 控制室要求可以同时监视所有摄像机图像； 控制室设计电视墙功能，可以通过矩阵切换在电视墙监视器上显示任意一路摄像机图像； 可以设置、制定录像工作计划时间表。要求有多种录像检索方式。 系统可以通过硬盘录像机存储所有摄像机的图像资料，录像资料自动保存_____天； 可以通过矩阵主控键盘和硬盘录像机同时控制云台和镜头的各种动作（包括上下左右，镜头变焦、远近控制以及高速球的变速控制和预制位控制）； 重要的录像资料可以备份存档； 硬盘录像机具有用户权限管理功能，不同级别的用户拥有不同的使用权限。 报警系统可以定时布撤防； 支持电子地图功能，当某一路探头报警时要求在电子地图中显示报警点位置。 报警系统和视频录像系统联动，当某一个报警探头报警的时候监控中心要求声、光即时报警，同时可以自动开启前端的射灯或其它照明系统； 2. 系统框图 3. 系统功能 本监控系统由前端设备（摄像机、镜头、云台、防护罩、支架、解码器、报警探头、射灯等）和中心控制设备（硬盘录像机、矩阵主机、监视器、报警盒、视频分配器等）组成；中心控制设备按照功能划分分为硬盘录像系统、矩阵控制系统、报警系统组成。下面按照各模块功能做简要介绍： 1）硬盘录像系统主要功能 一台数字硬盘录像机最多支持64路视频输入； 本地监视、录像、回放； 支持多种画面分割显示、单画面轮循显示；录像支持移动感知录像、常规录像、报警录像等多种录像方式；在局域网和广域网内均支持多画面同时回放； 录像资料保存时间可以根据用户需求设置（录像数据量常规计算依据:150M/小时/路）; 视频窗口上可以叠加时钟和摄像机标题。 云台镜头控制（包括高速球控制，支持变速控制和预制位控制）； 选配专用报警解码器，同时可连接红外、烟感等多种报警探测器作为报警输入设备； 硬盘录像机具有电子地图功能，用户可根据实际情况绘制电子地图和设置报警点，报警后电子地图自动弹出，显示报警方位； 用户可以设定多级用户密码登陆，不同操作员可享有不同权限，以避免非法操作。 录像资料...
