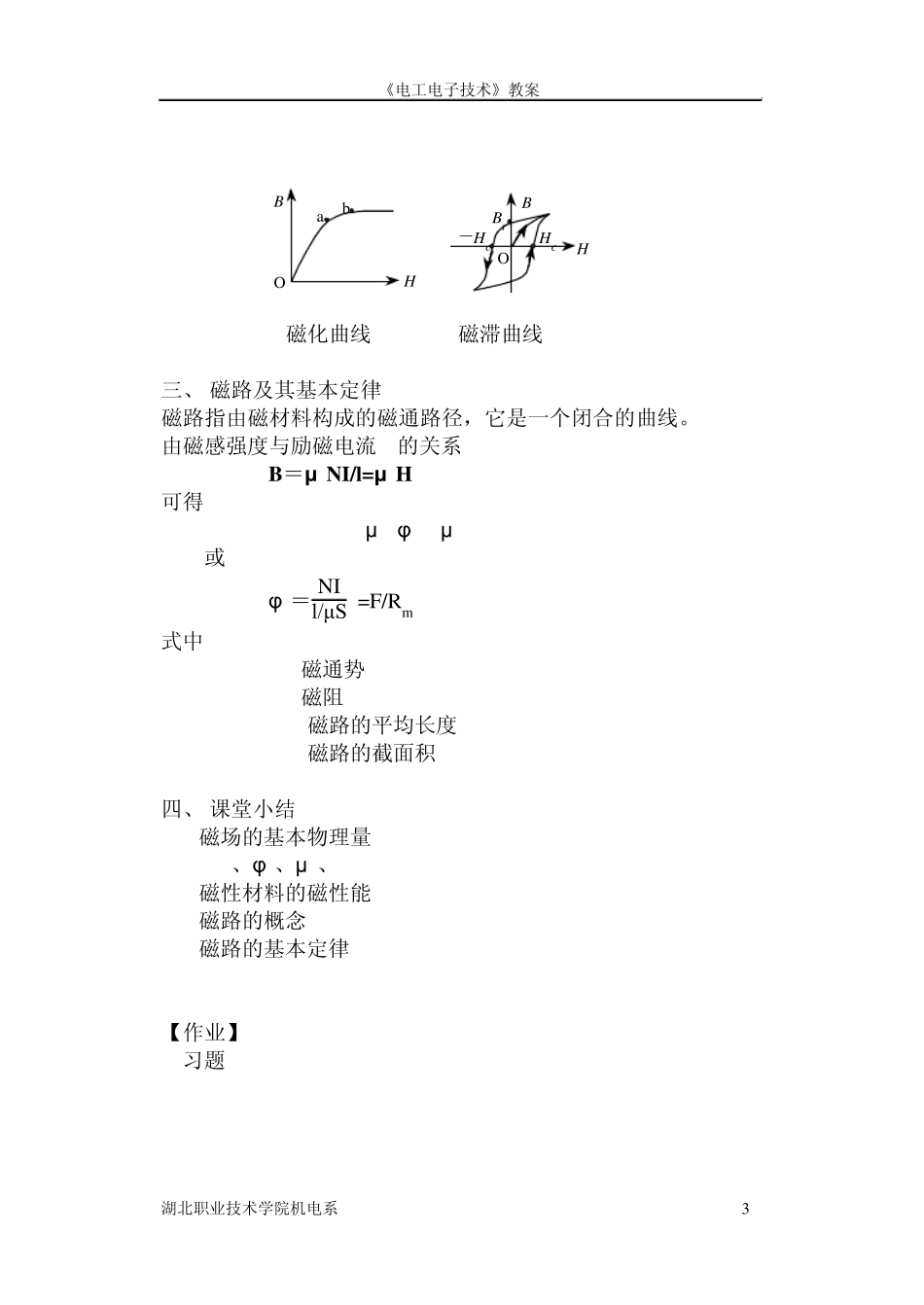

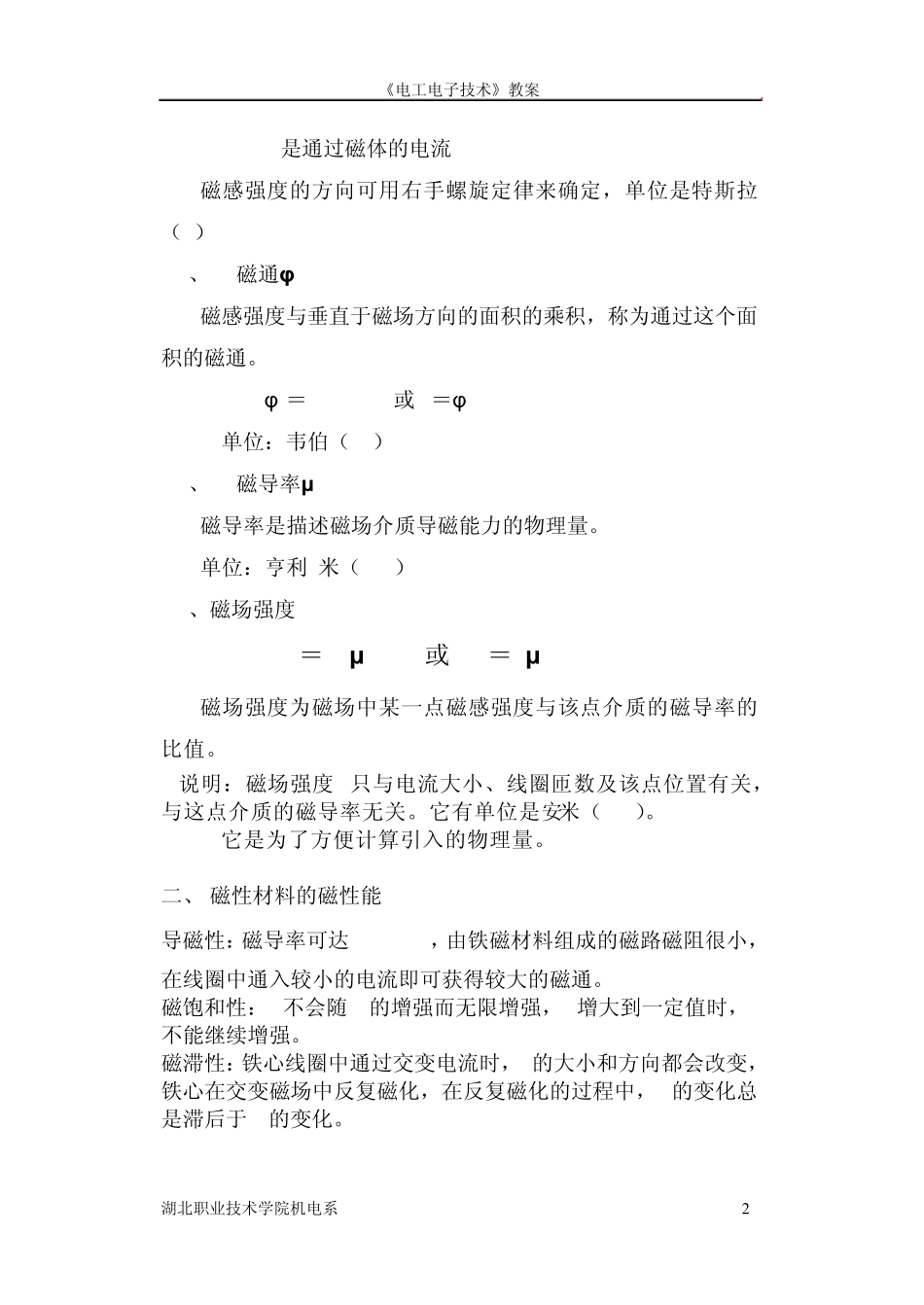

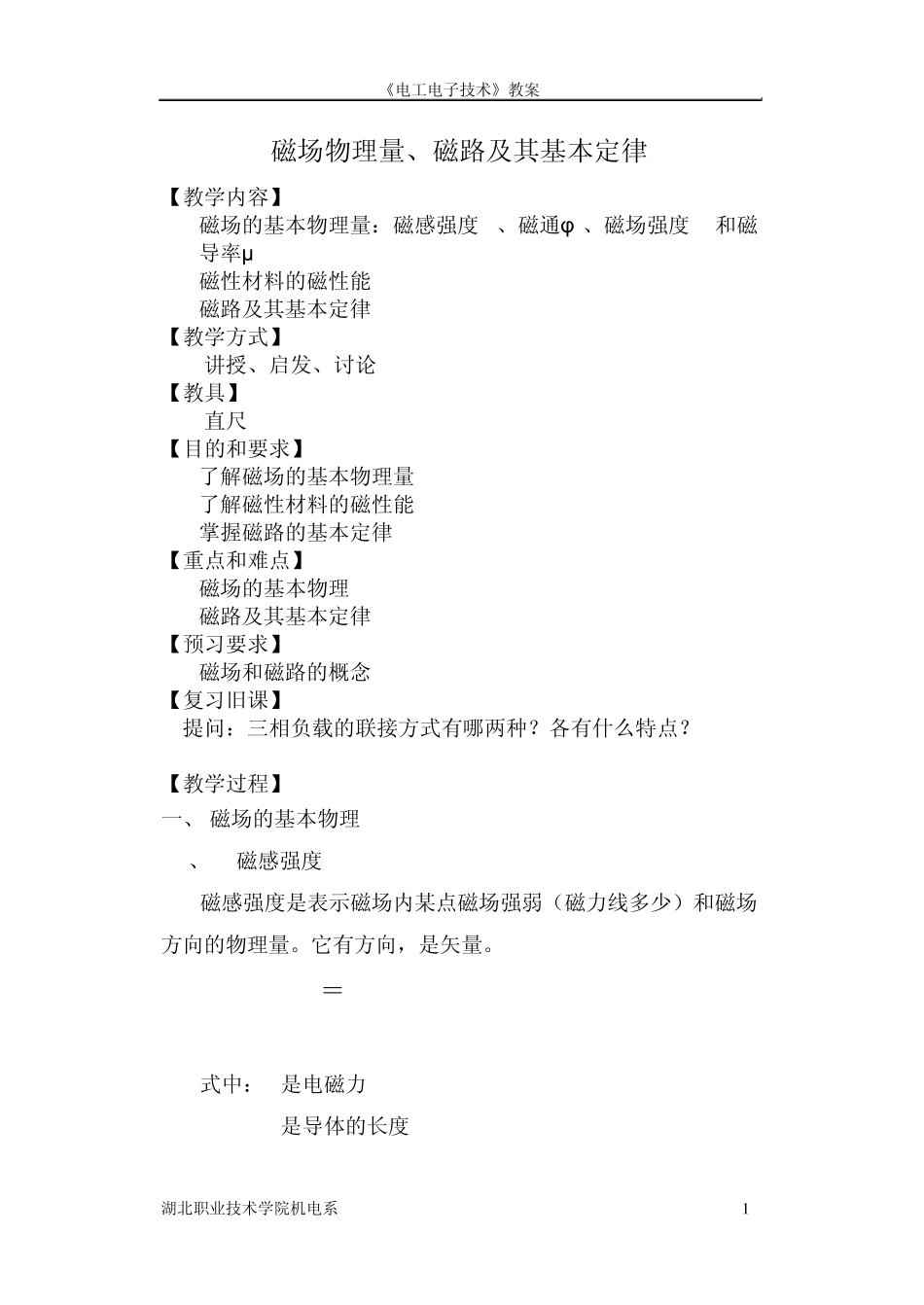

《电工电子技术》教案 湖北职业技术学院机电系 1 磁场物理量、磁路及其基本定律 【教学内容】 1. 磁场的基本物理量:磁感强度 B、磁通φ 、磁场强度 H和磁导率μ 2. 磁性材料的磁性能 3. 磁路及其基本定律 【教学方式】 讲授、启发、讨论 【教具】 直尺 【目的和要求】 1. 了解磁场的基本物理量 2. 了解磁性材料的磁性能 3. 掌握磁路的基本定律 【重点和难点】 1. 磁场的基本物理 2. 磁路及其基本定律 【预习要求】 磁场和磁路的概念 【复习旧课】 提问:三相负载的联接方式有哪两种?各有什么特点? 【教学过程】 一、 磁场的基本物理 1、 磁感强度 B 磁感强度是表示磁场内某点磁场强弱(磁力线多少)和磁场方向的物理量。它有方向,是矢量。 B=F/lI 式中:F是电磁力 l是导体的长度 《电工电子技术》教案 湖北职业技术学院机电系 2 I是通过磁体的电流 磁感强度的方向可用右手螺旋定律来确定,单位是特斯拉(T) 2、 磁通φ 磁感强度与垂直于磁场方向的面积的乘积,称为通过这个面积的磁通。 φ =BS 或 B=φ /S 单位:韦伯(Wb) 3、 磁导率μ 磁导率是描述磁场介质导磁能力的物理量。 单位:亨利/米(H/m) 4、磁场强度H H=B/μ 或 B=Hμ 磁场强度为磁场中某一点磁感强度与该点介质的磁导率的比值。 说明:磁场强度H只与电流大小、线圈匝数及该点位置有关,与这点介质的磁导率无关。它有单位是安/米(A/m)。 它是为了方便计算引入的物理量。 二、 磁性材料的磁性能 导磁性:磁导率可达 102~104,由铁磁材料组成的磁路磁阻很小,在线圈中通入较小的电流即可获得较大的磁通。 磁饱和性:B不会随 H的增强而无限增强,H增大到一定值时,B不能继续增强。 磁滞性:铁心线圈中通过交变电流时,H的大小和方向都会改变,铁心在交变磁场中反复磁化,在反复磁化的过程中,B的变化总是滞后于 H的变化。 《电工电子技术》教案 湖北职业技术学院机电系 3 磁化曲线 磁滞曲线 三、 磁路及其基本定律 磁路指由磁材料构成的磁通路径,它是一个闭合的曲线。 由磁感强度与励磁电流 I的关系 B=μ NI/l=μ H 可得 NI=Hl=Bl/μ =φ l/μ S 或 φ = NIl/μ S =F/Rm 式中 F 磁通势 Rm 磁阻 l 磁路的平均长度 S 磁路的截面积 四、 课堂小结 1. 磁场的基本物理量 B、φ 、μ 、H 2. 磁性材料的磁性能 3. 磁路的概念 4. 磁路的基本定律 ...
