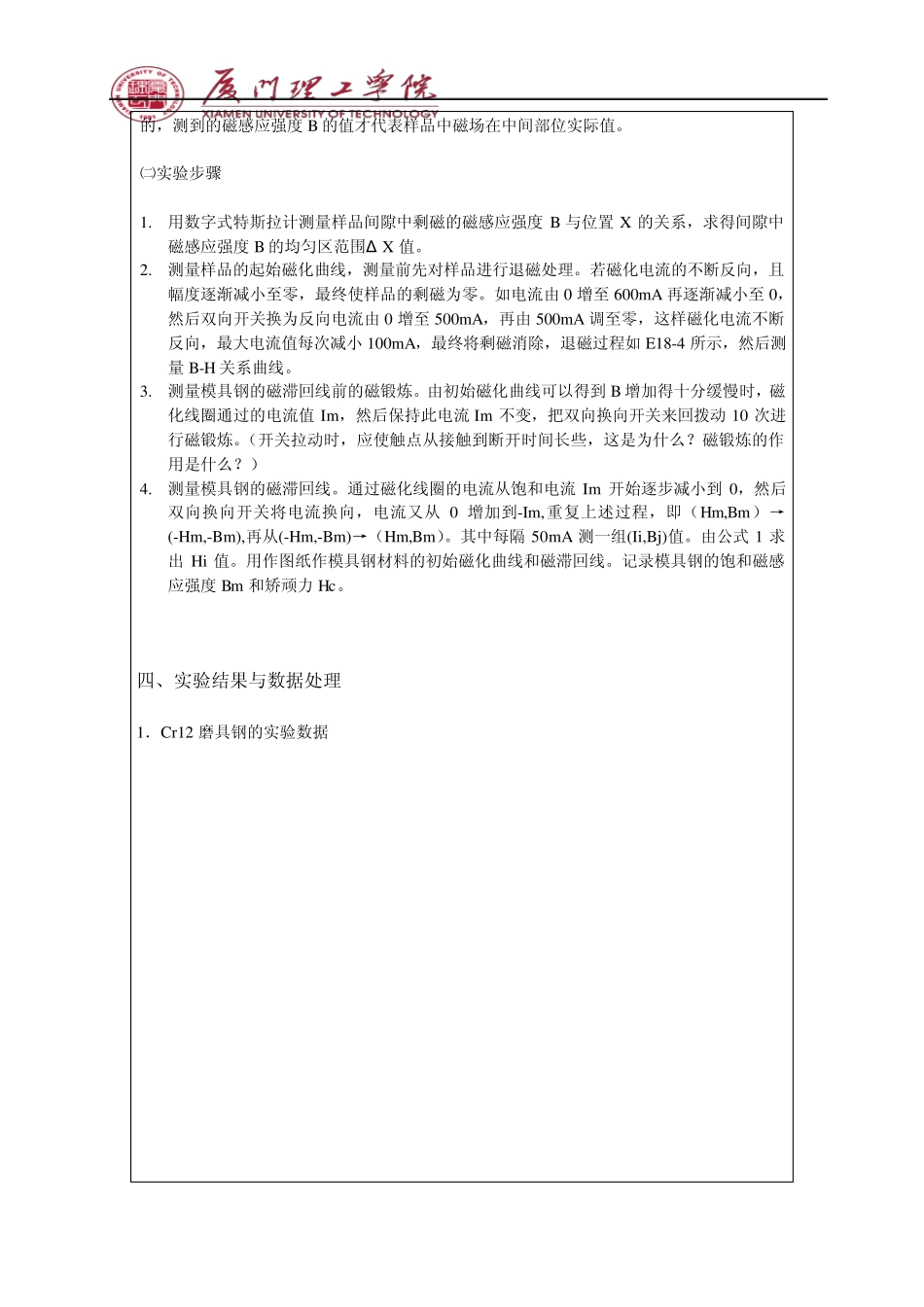

磁滞回线及磁化曲线_第1页
1/6

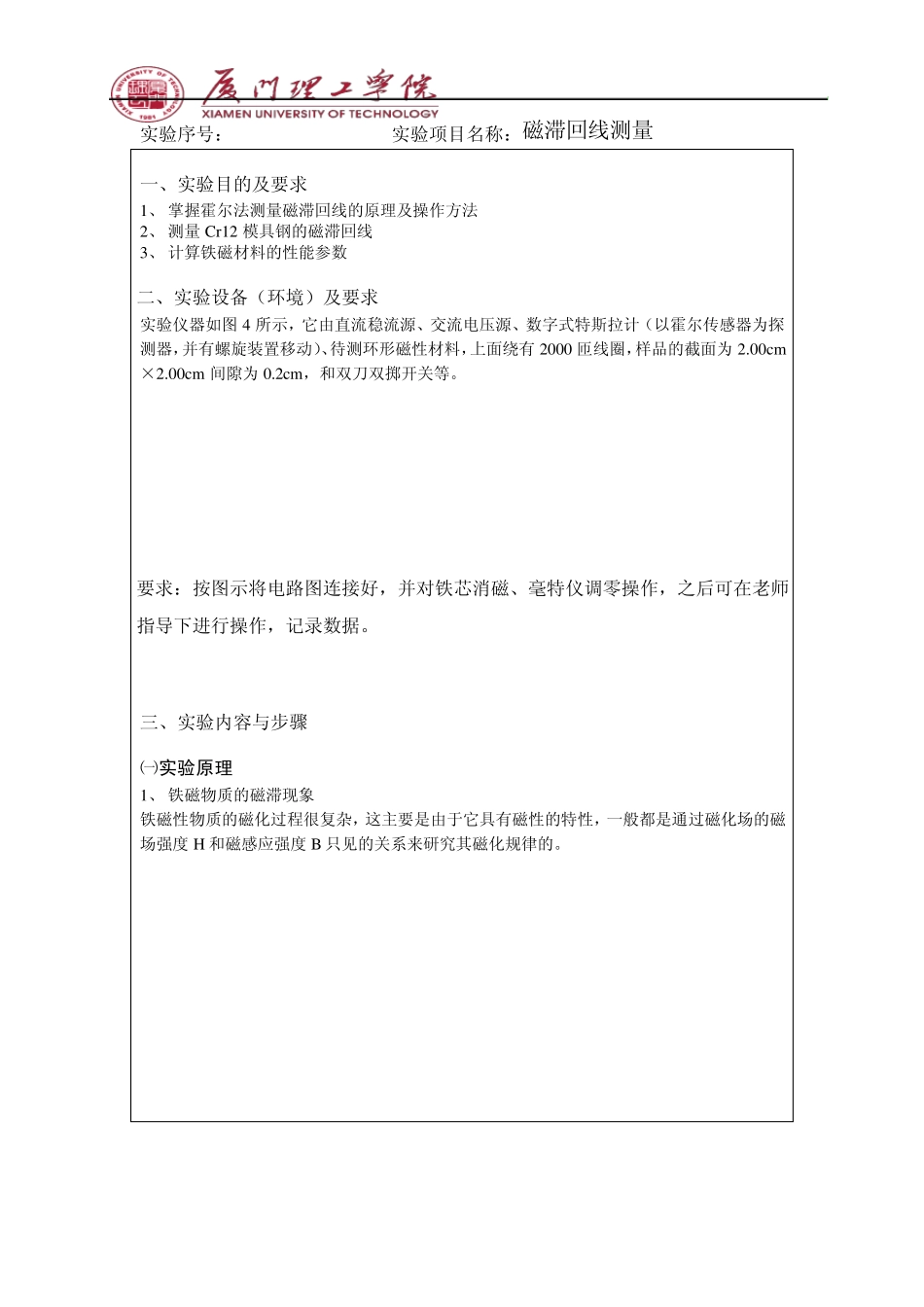

磁滞回线及磁化曲线_第2页
2/6
磁滞回线及磁化曲线_第3页
3/6
实验序号:1 实验项目名称:磁滞回线测量 一、实验目的及要求 1、 掌握霍尔法测量磁滞回线的原理及操作方法 2、 测量Cr12 模具钢的磁滞回线 3、 计算铁磁材料的性能参数 二、实验设备(环境)及要求 实验仪器如图4 所示,它由直流稳流源、交流电压源、数字式特斯拉计(以霍尔传感器为探测器,并有螺旋装置移动)、待测环形磁性材料,上面绕有2000 匝线圈,样品的截面为2.00cm×2.00cm 间隙为0.2cm,和双刀双掷开关等。 要求:按图示将电路图连接好,并对铁芯消磁、毫特仪调零操作,之后可在老师指导下进行操作,记录数据。 三、实验内容与步骤 ㈠实验原理 1、 铁磁物质的磁滞现象 铁磁性物质的磁化过程很复杂,这主要是由于它具有磁性的特性,一般都是通过磁化场的磁场强度 H 和磁感应强度 B 只见的关系来研究其磁化规律的。 当铁磁物质中不存在磁场时,H 和 B 均应为零,在 B-H 图中则相当于坐标原点 O(图 2)。随着磁化场 H 的增加,B 也随之增加,但两者之间不是线性关系。当 H 增加到一定值时,B不再增加(或增加十分缓慢),这说明该物质的磁化已达到饱和状。Hm 和 Bm 分别为饱和时的磁场强度和磁感应强度(对应于图中的 Q 点)。如果再使 H 逐步推到零,则与此同时 B也同时减小。然而,其轨迹并不沿原曲线 QO,而是沿着另一曲线 QR 下降 B,这说明当 H 下降为零时铁磁物质中仍保留一定的磁性。将磁化场反向,再逐渐增加其强度,直到 H=-Hm这时曲线达到 Q′(即反向饱和点)。然后,先使磁化场退回到 H=0;再使正向磁化场逐渐增大,直到饱和值 Hm 为止。如此就得到一条与 Q-R-Q′对称的曲线 Q′-R′-Q,而且自 Q 点出发又回到 Q 点轨迹为一闭合曲线,称为铁磁物质的磁滞回线,在此属于饱和磁滞回线。其中,回线和 H 轴的交点 Hc 和 Hc′称为矫顽力,回线与 B 轴的交点 Br和 Br′,称为剩余磁感应强度。 2.磁滞回线的测量 在待测的铁磁材料样品上绕上一组磁化线圈,环形样品的磁路中开极窄均匀气隙,在磁化线圈中,在对最大值磁化电流Im 磁锻炼基础上,Il 值的磁化而对应每个磁化电流Ik 值,用特斯拉计测量气隙均匀磁场区中间部位的磁感应强度 B,既能得到该磁性材料的磁滞回线,如图 E18-1D 的 QRQ′R′Q,组成的曲线为磁滞回线。OA 曲线为材料初始化曲线。对于一定大小的回线,磁场化电流最大值设为 Im,对于每个不同的 Ik 值,使样品反复的磁化,可以得到一...
