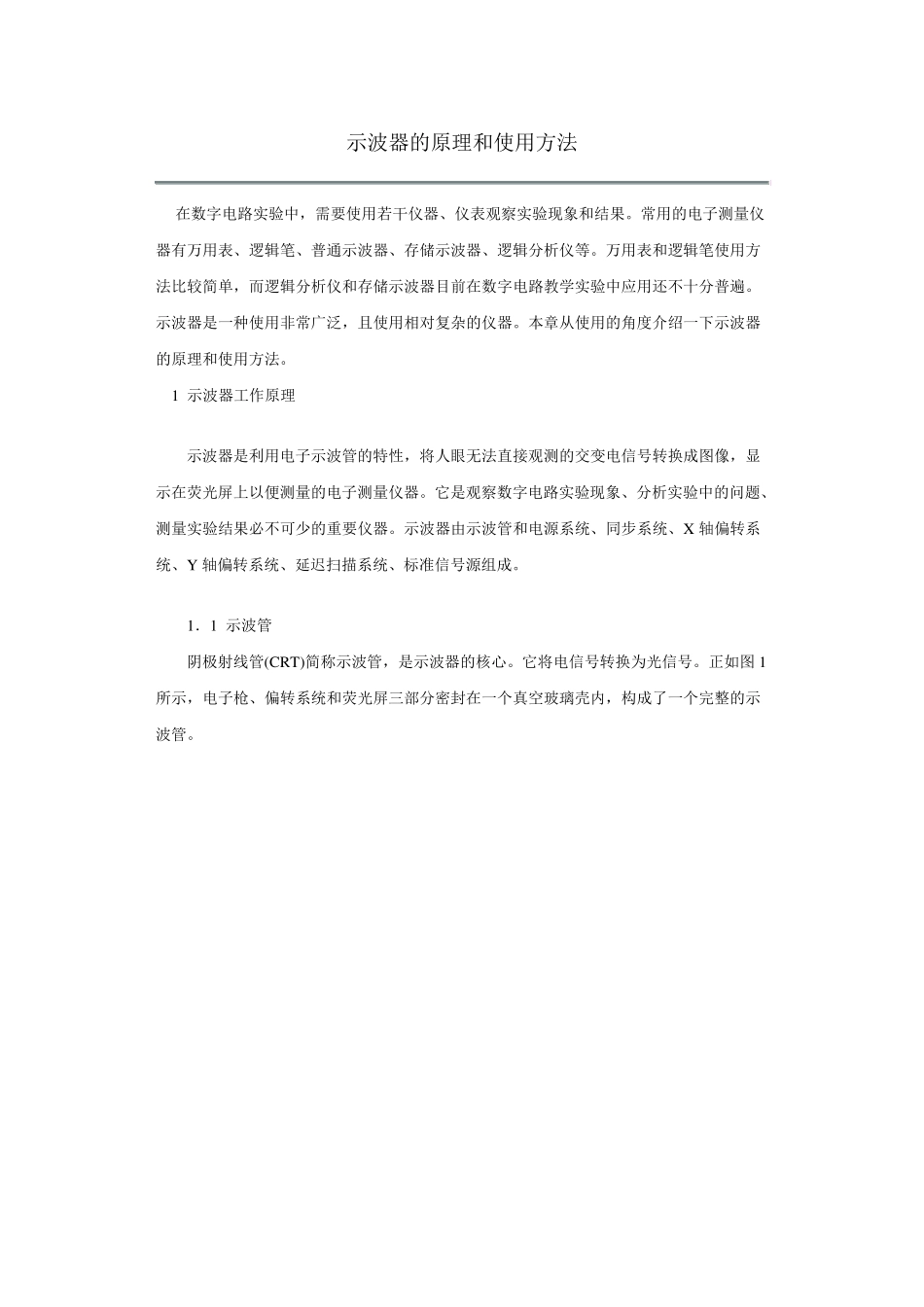

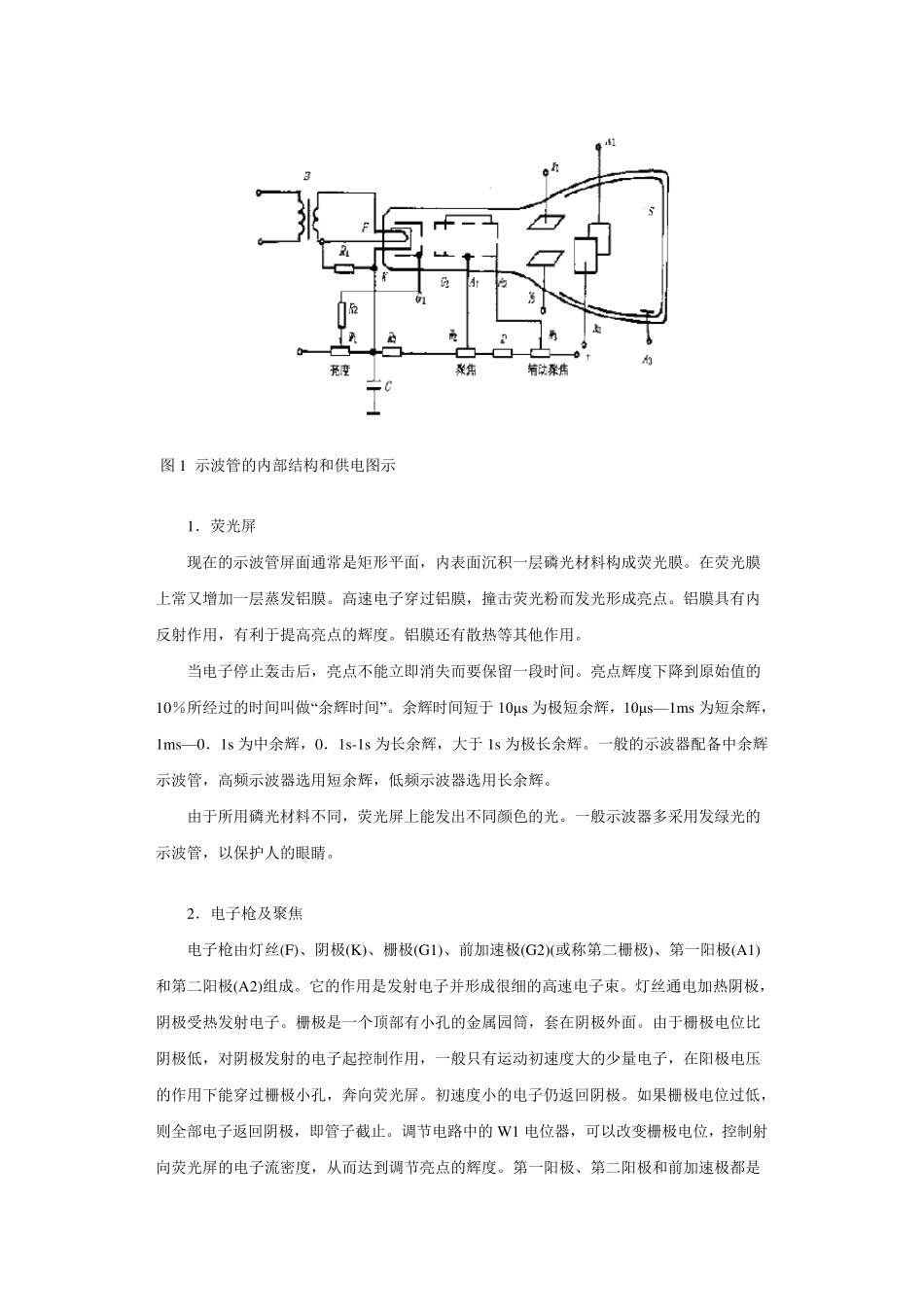

示波器的原理和使用方法 在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。示波器是一种使用非常广泛，且使用相对复杂的仪器。本章从使用的角度介绍一下示波器的原理和使用方法。 1 示波器工作原理 示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。示波器由示波管和电源系统、同步系统、X 轴偏转系统、Y 轴偏转系统、延迟扫描系统、标准信号源组成。 1．1 示波管 阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。正如图 1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整 的示波管。 图 1 示 波 管 的 内 部 结 构 和 供 电 图 示 1． 荧 光 屏 现 在 的 示 波 管 屏 面 通 常 是 矩 形 平 面 ， 内 表 面 沉 积 一 层 磷 光 材 料 构 成 荧 光 膜 。 在 荧 光 膜上 常 又 增 加 一 层 蒸 发 铝 膜 。 高 速 电 子 穿 过 铝 膜 ， 撞 击 荧 光 粉 而 发 光 形 成 亮 点 。 铝 膜 具 有 内反 射 作 用 ， 有 利 于 提 高 亮 点 的 辉 度 。 铝 膜 还 有 散 热 等 其 他 作 用 。 当 电 子 停 止 轰 击 后 ， 亮 点 不 能 立 即 消 失 而 要 保 留 一 段 时 间 。 亮 点 辉 度 下 降 到 原 始 值 的10％ 所 经 过 的 时 间 叫 做 “余 辉 时 间 ” 。 余 辉 时 间 短 于 10μs 为 极 短 余 辉 ， 10μs— 1ms为 短 余 辉 ，1ms— 0． 1s为 中 余 辉 ， 0． 1s-1s为 长 余 辉 ， 大 于 1s为 极 长 余 辉 。 一 般 的 示 波 器 配 备 中 余 辉示 波 管 ， 高 频 示 波 器 选 用 短 余 辉 ， 低 频 示 波 器 选 用 长 余 辉 。 由 于 所 用 磷 光 材 料 不 同 ， 荧 光 屏 上 能 发 出 不 同 颜 色 的 光 。 一 般 示 波 器 多 采 用 发...
