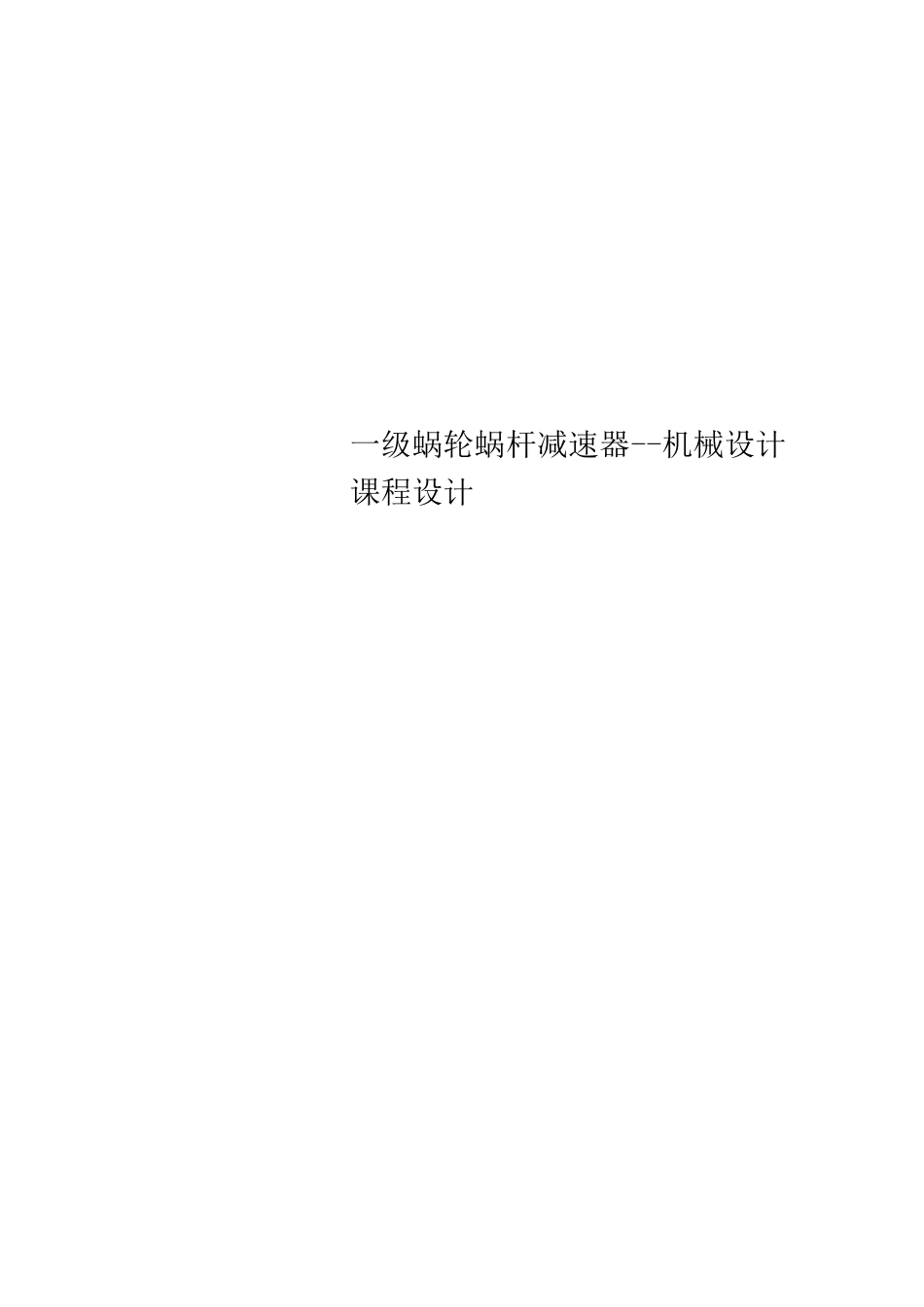

一级蜗轮蜗杆减速器机械设计课程设计

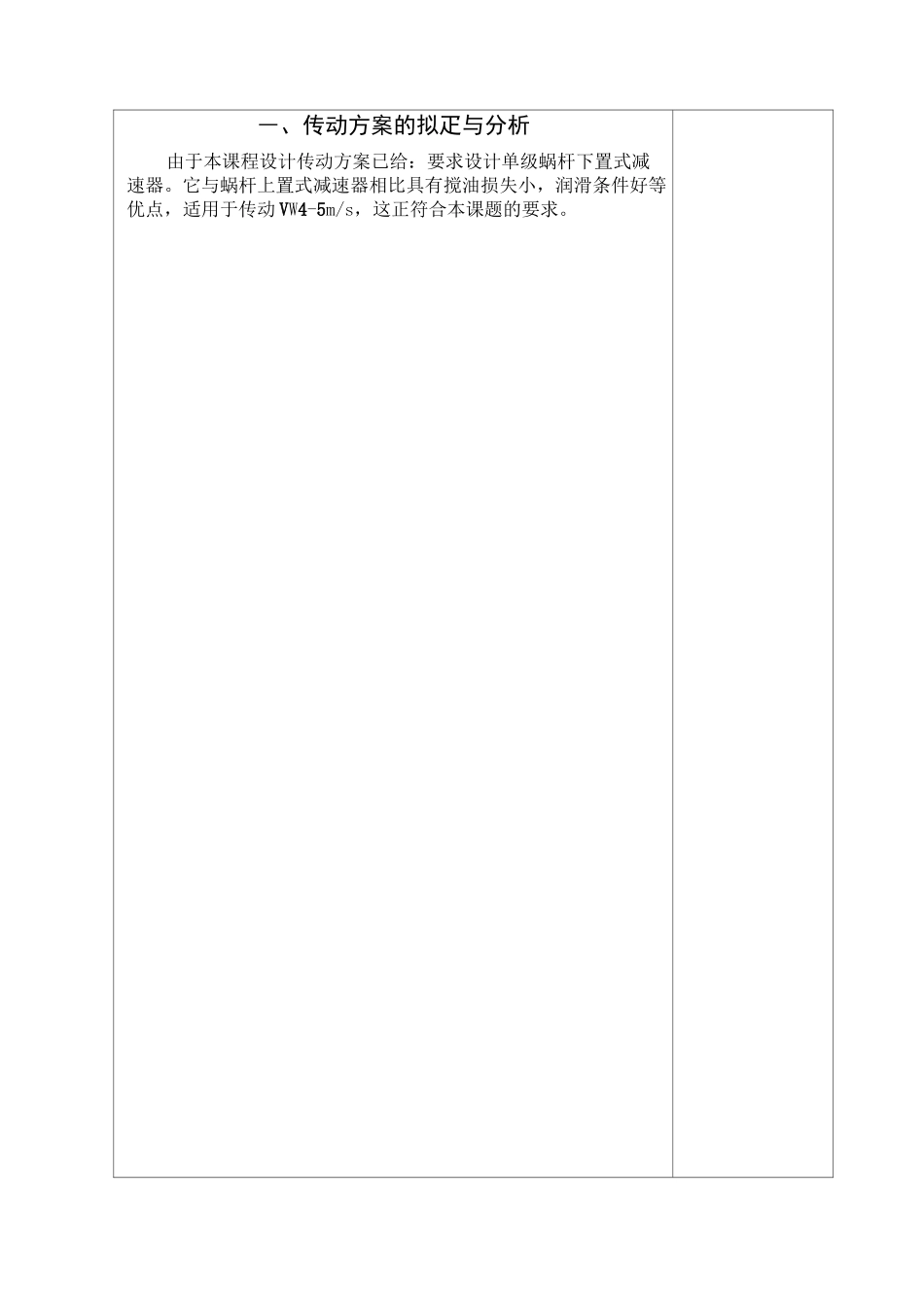

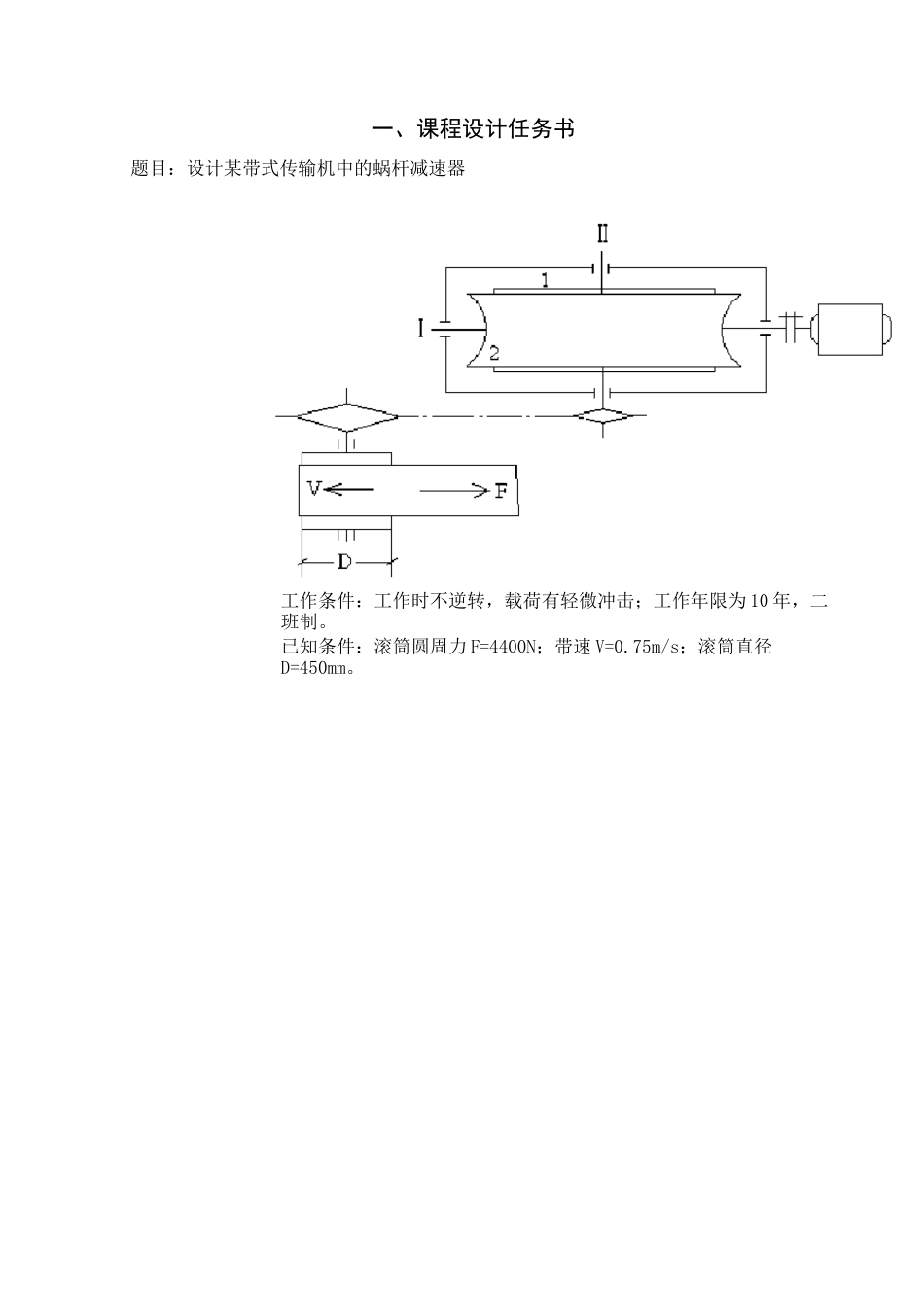

一级蜗轮蜗杆减速器--机械设计课程设计一、课程设计任务书题目：设计某带式传输机中的蜗杆减速器工作条件：工作时不逆转，载荷有轻微冲击；工作年限为 10 年，二班制。已知条件：滚筒圆周力 F=4400N；带速 V=0.75m/s；滚筒直径D=450mm。―、传动方案的拟疋与分析由于本课程设计传动方案已给：要求设计单级蜗杆下置式减速器。它与蜗杆上置式减速器相比具有搅油损失小，润滑条件好等优点，适用于传动 VW4-5m/s，这正符合本课题的要求。三、电动机的选择1、电动机类型的选择按工作要求和条件，选择全封闭自散冷式笼型三相异步电动机，电压 380V,型号选择 Y 系列三相异步电动机。2、电动机功率选择1) 传动装置的总效率：耳二耳 2xq3xqXq总联轴器轴承蜗杆滚筒二 0.992x0.993x0.72x0.96 二 0.6572) 电机所需的功率：P-FV-2300xI，2_4.38KW电机1000q1000x0.657总3、确定电动机转速计算滚筒工作转速：60x1000V60x1000x1.2—.q-——63.69r/min滚筒兀 D 兀 x360按《机械设计》教材推荐的传动比合理范围，取一级蜗杆减速器传动比范围 i—580,则总传动比合理范围为 I=5〜80。故电减速器总动机转速的可选范围为：n—ixn—(5~80)x63.69—318.45~5095.2r/min。符合这一电动机总滚筒范围的同步转速有 750、1000、1500 和 3000r/min。根据容量和转速，由有关手册查出有四种适用的电动机型号，因此有四种传动比方案，综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第 4 方案比较适合，则选n=3000r/min。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y132S1-2。其主要性能：额定功率 5.5KW；满载转速 2920r/min；额定转矩 2.2。q—0.657总n—63.69r/min滚筒P—4.38KW电机n—860〜电动机10320r/min电动机型号：Y132S1-2四、计算总传动比及分配各级的传动比1、总传动比i="电动机=2920=45.85总n63.69滚筒i=45.85总五、动力学参数计算1、计算各轴转速n=n=2920r/mino 电动机:=2920r/minoniiniiin2920i—==63.69r/mmi45.85减速器n63.69=—^==63.69r/mmi12、计算各轴的功率P=P=4.38KW0 电机P=PXn=4.336KWI0 联P=PxnXn=3.09KWIII 轴承蜗杆P=Pxnxn=3.03KW3、计算各轴扭矩联T=9.55X106P/n=9.55X106X4.38/2920=14.325N・m000T=9.55X106P/n=9.55X106X4.3362/2920=14.1818N・mIIIiT=9.55X106P/n=9.55X106X3.09/63.69=463.33N・mIIIIIII,T=9.55X106P/n=9.55X106X3.03/63.69=4...
