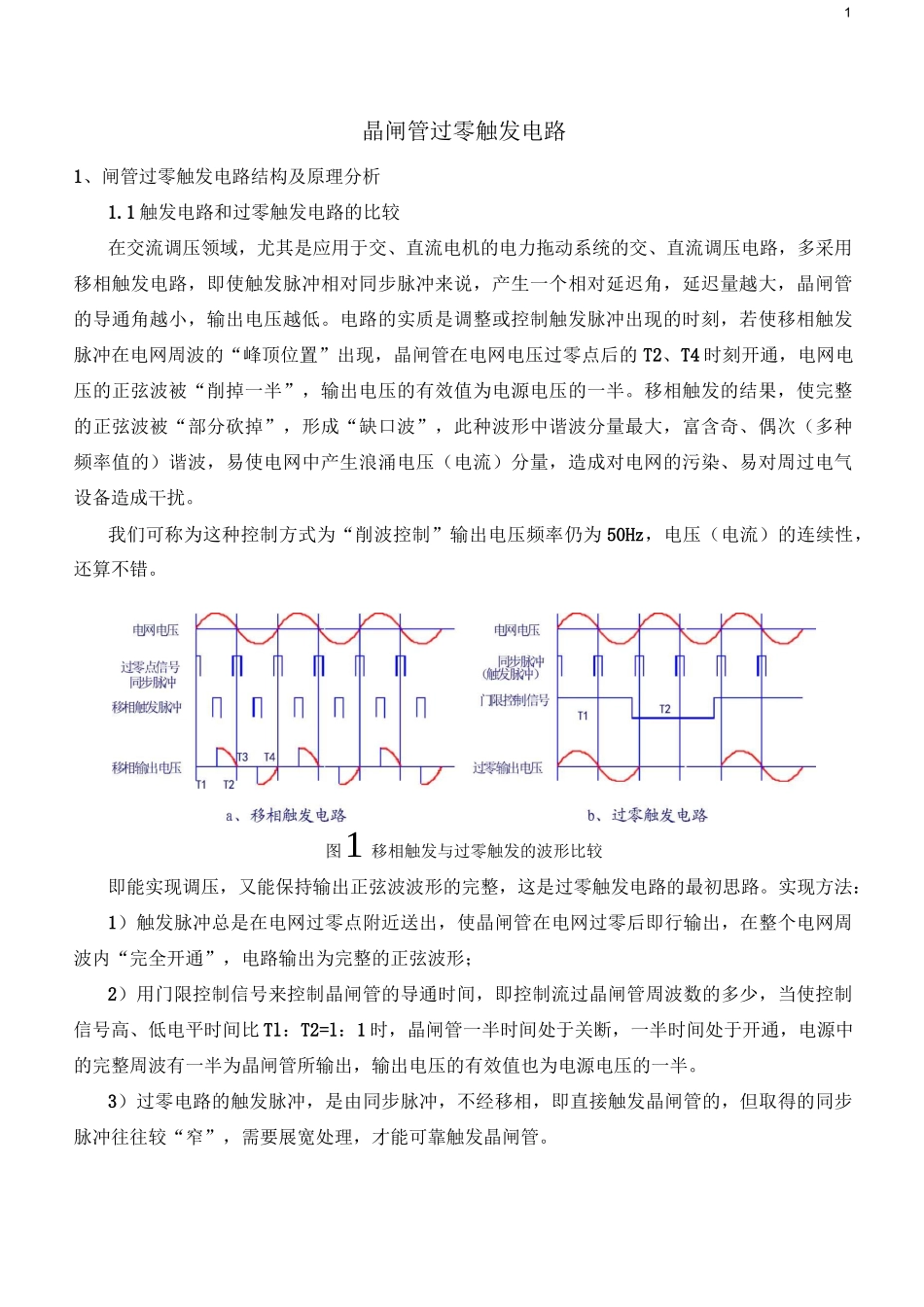

1晶闸管过零触发电路1、闸管过零触发电路结构及原理分析1.1 触发电路和过零触发电路的比较在交流调压领域,尤其是应用于交、直流电机的电力拖动系统的交、直流调压电路,多采用移相触发电路,即使触发脉冲相对同步脉冲来说,产生一个相对延迟角,延迟量越大,晶闸管的导通角越小,输出电压越低。电路的实质是调整或控制触发脉冲出现的时刻,若使移相触发脉冲在电网周波的“峰顶位置”出现,晶闸管在电网电压过零点后的 T2、T4 时刻开通,电网电压的正弦波被“削掉一半”,输出电压的有效值为电源电压的一半。移相触发的结果,使完整的正弦波被“部分砍掉”,形成“缺口波”,此种波形中谐波分量最大,富含奇、偶次(多种频率值的)谐波,易使电网中产生浪涌电压(电流)分量,造成对电网的污染、易对周过电气设备造成干扰。我们可称为这种控制方式为“削波控制”输出电压频率仍为 50Hz,电压(电流)的连续性,还算不错。图1 移相触发与过零触发的波形比较即能实现调压,又能保持输出正弦波波形的完整,这是过零触发电路的最初思路。实现方法:1)触发脉冲总是在电网过零点附近送出,使晶闸管在电网过零后即行输出,在整个电网周波内“完全开通”,电路输出为完整的正弦波形;2)用门限控制信号来控制晶闸管的导通时间,即控制流过晶闸管周波数的多少,当使控制信号高、低电平时间比 Tl:T2=l:1 时,晶闸管一半时间处于关断,一半时间处于开通,电源中的完整周波有一半为晶闸管所输出,输出电压的有效值也为电源电压的一半。3)过零电路的触发脉冲,是由同步脉冲,不经移相,即直接触发晶闸管的,但取得的同步脉冲往往较“窄”,需要展宽处理,才能可靠触发晶闸管。2>同步信号弓保护门限控制信号过零触发电路,晶闸管输出波形为完整的正弦波,晶闸管从过零点开始导通,然后在过零点自生关断,晶闸管承受的电流、电压冲击较小,输出电压的谐波分量少,不污染电网和造成干扰,这是其优点。这种控制方式可称之为“通、断控制”,输出为全压 f 输出电压为 0-输出为全压 f 输出电压为 0-……,输出电压(电流)的连续性很差,电源的通断频率,取决于门限控制信号的变化,因而适用范围更窄,仅适用于阻性负载,如电阻加热恒温控制等,不宜用于控制电力拖动系统。1.2 过零触发电路的结构形式在一些需要频繁起停或工作场所特殊出于安全考虑,不允许产生接触器开断时的火花,常采用晶闸管功率器件,来代替接触器,用作电机起停控制,这种电路...
