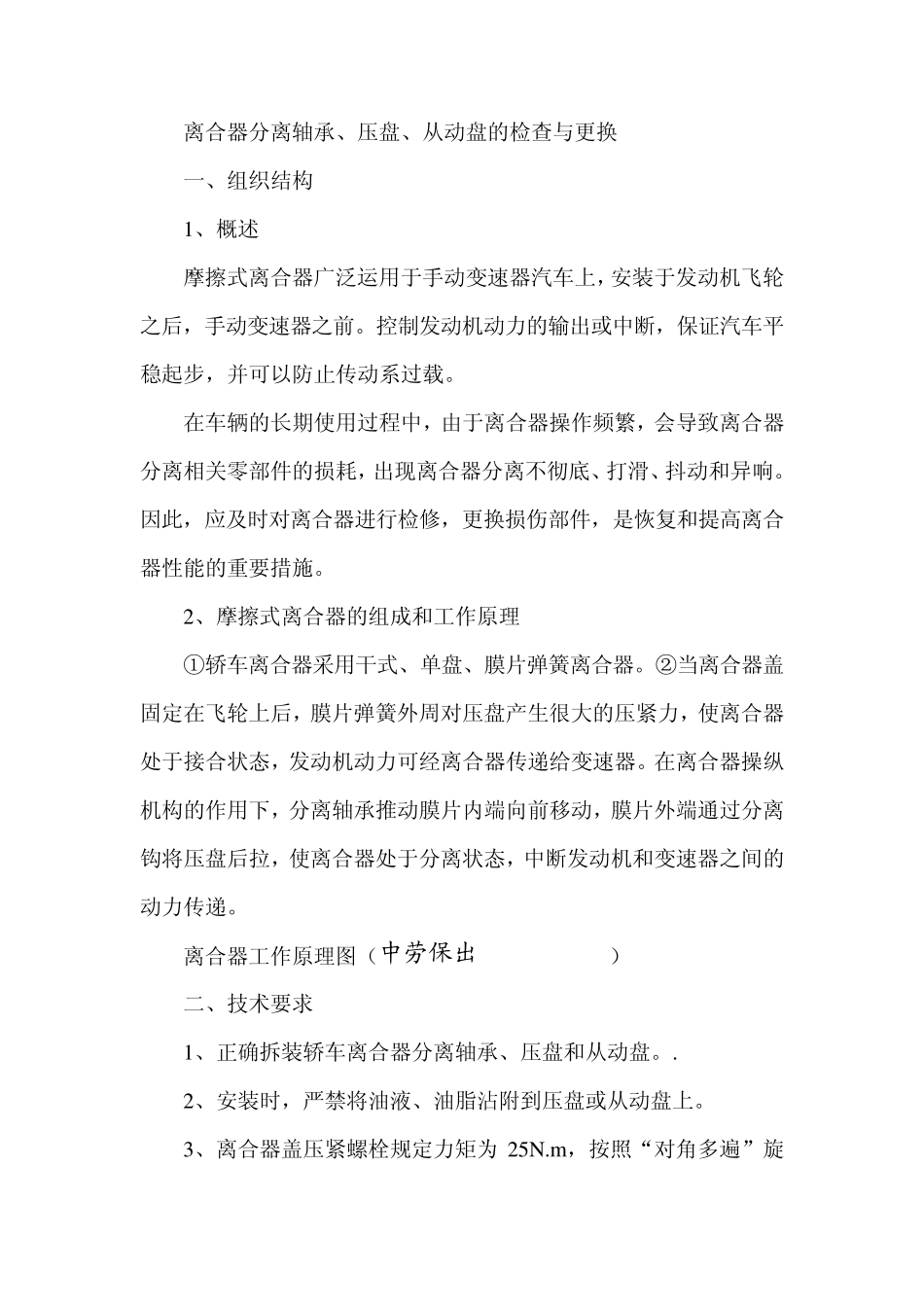

离合器分离轴承_第1页
1/6

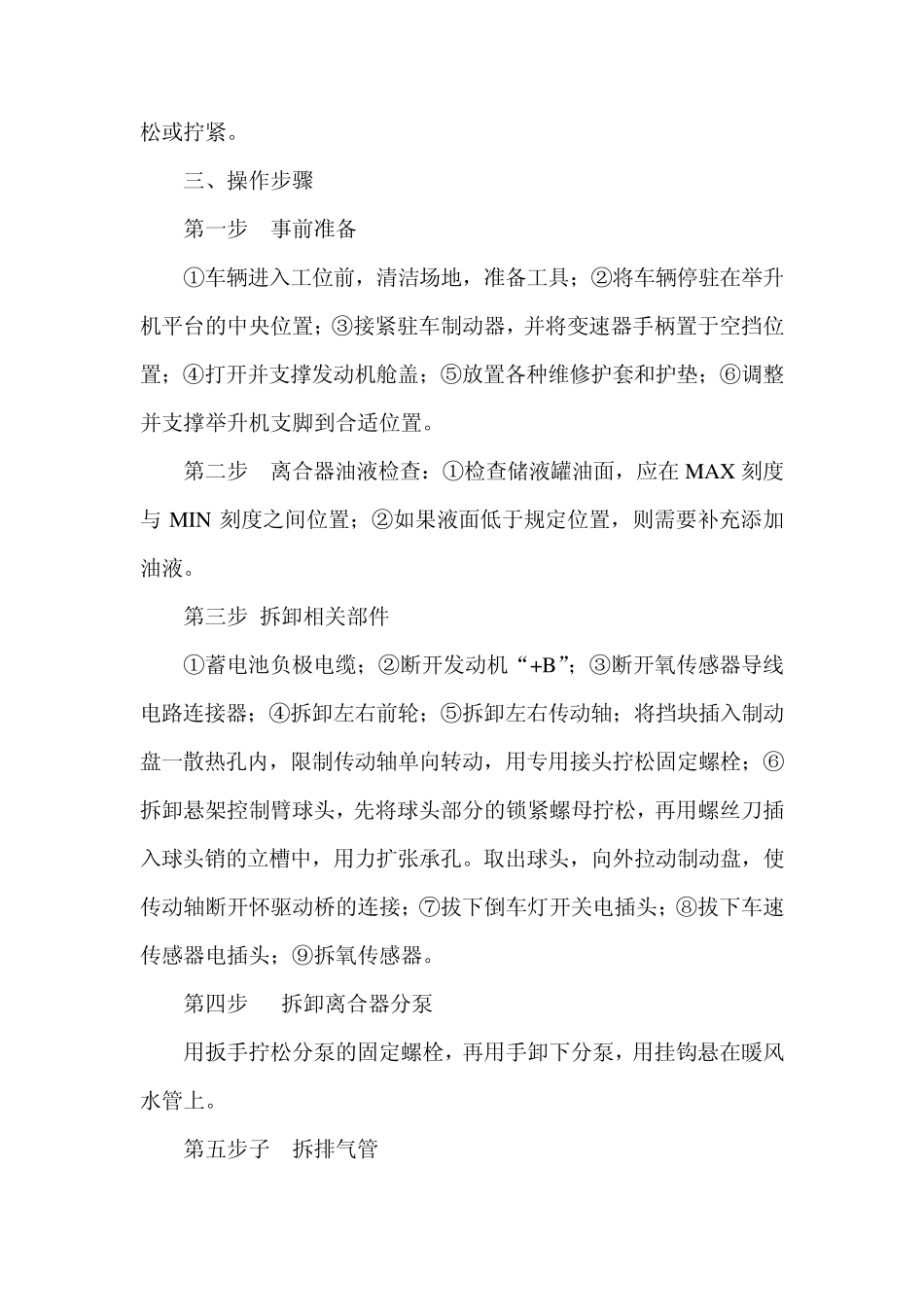

离合器分离轴承_第2页
2/6
离合器分离轴承_第3页
3/6
离合器分离轴承、压盘、从动盘的检查与更换 一、组织结构 1、概述 摩擦式离合器广泛运用于手动变速器汽车上,安装于发动机飞轮之后,手动变速器之前。控制发动机动力的输出或中断,保证汽车平稳起步,并可以防止传动系过载。 在车辆的长期使用过程中,由于离合器操作频繁,会导致离合器分离相关零部件的损耗,出现离合器分离不彻底、打滑、抖动和异响。因此,应及时对离合器进行检修,更换损伤部件,是恢复和提高离合器性能的重要措施。 2、摩擦式离合器的组成和工作原理 ①轿车离合器采用干式、单盘、膜片弹簧离合器。②当离合器盖固定在飞轮上后,膜片弹簧外周对压盘产生很大的压紧力,使离合器处于接合状态,发动机动力可经离合器传递给变速器。在离合器操纵机构的作用下,分离轴承推动膜片内端向前移动,膜片外端通过分离钩将压盘后拉,使离合器处于分离状态,中断发动机和变速器之间的动力传递。 离合器工作原理图(中劳保出 P10 2-1-6) 二、技术要求 1、正确拆装轿车离合器分离轴承、压盘和从动盘。. 2、安装时,严禁将油液、油脂沾附到压盘或从动盘上。 3、离合器盖压紧螺栓规定力矩为25N.m,按照“对角多遍”旋松或拧紧。 三、操作步骤 第一步 事前准备 ①车辆进入工位前,清洁场地,准备工具;②将车辆停驻在举升机平台的中央位置;③接紧驻车制动器,并将变速器手柄置于空挡位置;④打开并支撑发动机舱盖;⑤放置各种维修护套和护垫;⑥调整并支撑举升机支脚到合适位置。 第二步 离合器油液检查:①检查储液罐油面,应在MAX刻度与MIN 刻度之间位置;②如果液面低于规定位置,则需要补充添加油液。 第三步 拆卸相关部件 ①蓄电池负极电缆;②断开发动机“+B”;③断开氧传感器导线电路连接器;④拆卸左右前轮;⑤拆卸左右传动轴;将挡块插入制动盘一散热孔内,限制传动轴单向转动,用专用接头拧松固定螺栓;⑥拆卸悬架控制臂球头,先将球头部分的锁紧螺母拧松,再用螺丝刀插入球头销的立槽中,用力扩张承孔。取出球头,向外拉动制动盘,使传动轴断开怀驱动桥的连接;⑦拔下倒车灯开关电插头;⑧拔下车速传感器电插头;⑨拆氧传感器。 第四步 拆卸离合器分泵 用扳手拧松分泵的固定螺栓,再用手卸下分泵,用挂钩悬在暖风水管上。 第五步子 拆排气管 ①拆下排气管与连接凸缘上的固定螺栓;②拆卸排气管与变速器间支架。 第六步 拆卸换挡操纵机构 ①拧松换挡机构总成的支撑杆与变速器壳连接端的一个固定螺栓...
