离心泵CFD应用Fluent计算

离心泵CFD应用Fluent计算_第1页
1/25
离心泵CFD应用Fluent计算_第2页
2/25
离心泵CFD应用Fluent计算_第3页
3/25

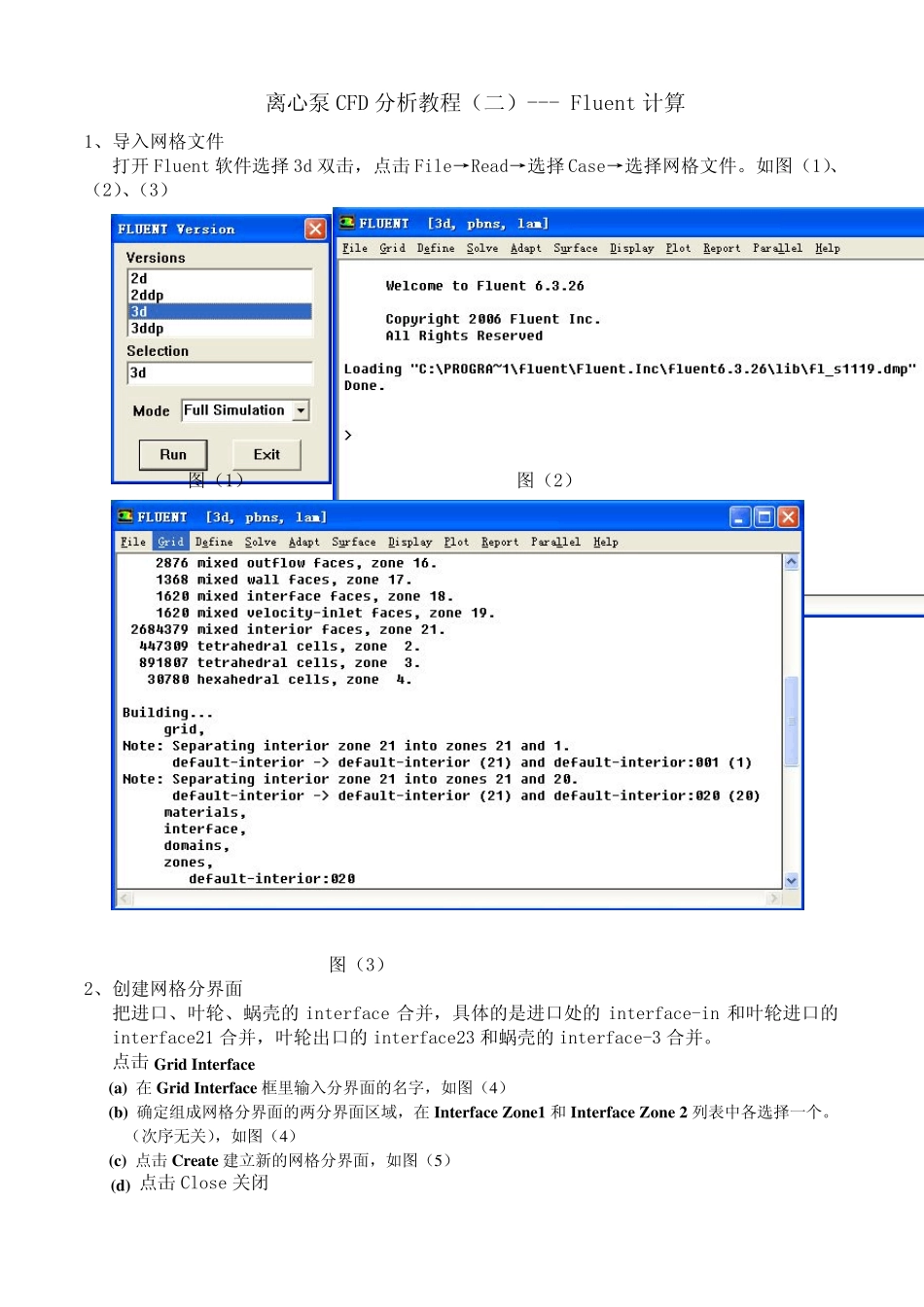

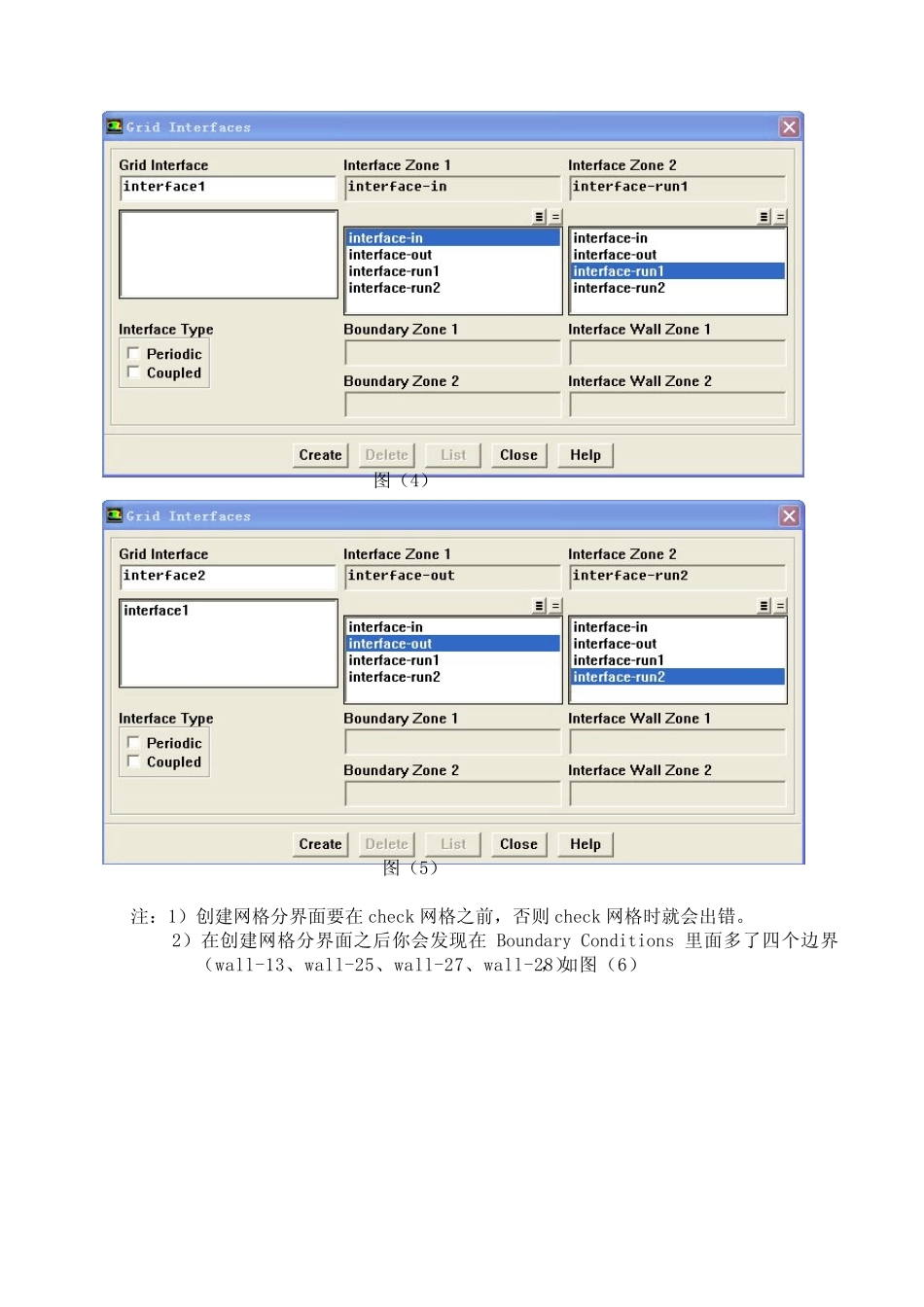

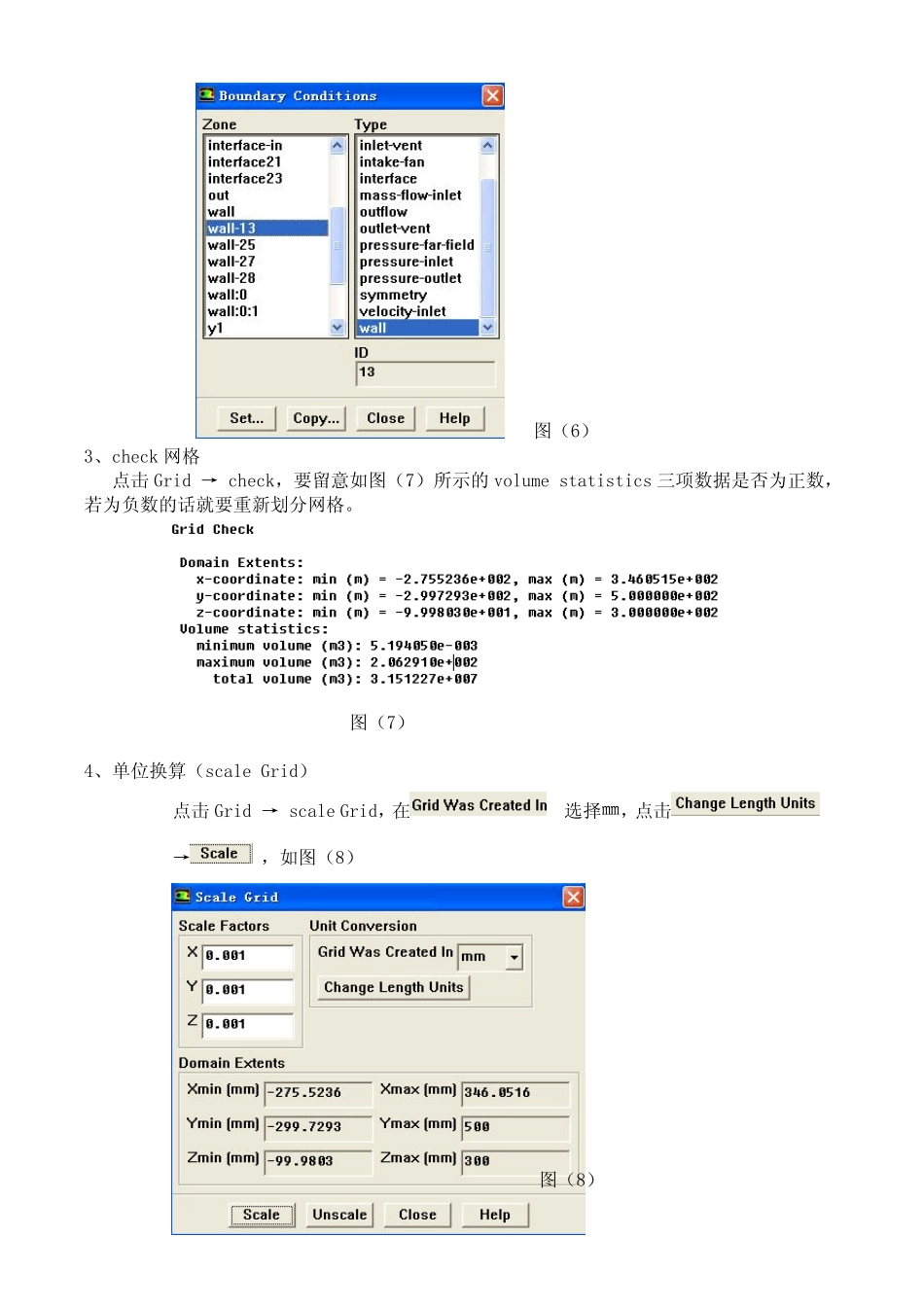

离心泵CFD 分析教程(二)--- Fluent 计算 1、导入网格文件 打开Fluent 软件选择3d 双击,点击File→Read→选择Case→选择网格文件。如图(1)、(2)、(3) 图(1) 图(2) 图(3) 2、创建网格分界面 把进口、叶轮、蜗壳的 interface 合并,具体的是进口处的 interface-in 和叶轮进口的interface21 合并,叶轮出口的 interface23 和蜗壳的 interface-3 合并。 点击Grid Interface (a) 在 Grid Interface 框里输入分界面的名字,如图(4 ) (b) 确定组成网格分界面的两分界面区域,在 Interface Zone1 和 Interface Zone 2 列表中各选择一个。(次序无关),如图(4 ) (c) 点击Create 建立新的网格分界面,如图(5 ) (d) 点击Close 关闭 图(4) 图(5) 注:1)创建网格分界面要在check 网格之前,否则check 网格时就会出错。 2)在创建网格分界面之后你会发现在Boundary Conditions 里面多了四个边界(wall-13、wall-25、wall-27、wall-28),如图(6) 图(6) 3、check 网格 点击Grid → check,要留意如图(7)所示的 volume statistics 三项数据是否为正数,若为负数的话就要重新划分网格。 图(7) 4、单位换算(scale Grid) 点击Grid → scale Grid,在选择㎜,点击→,如图(8) 图(8) 5、平滑、交换网格 点击Grid → Smooth/Swap Grid 如图(9) 图(9) 点击→,如图(10),继续→直到多次为零而止,如图(11) 图(10) 图 (11) 注:这对于非结构网格来说非常重要。 6、求解器设置 点击Define→Modles→Solver,在 Time 下面选择 steady(定常),点击OK,如图(12) 一般离心泵可选择定常,如果要测算瞬态流的话就要选择 Unsteady 图(12) 7、湍流模型选择 点击Define→Modles→Viscous Modle,选择 k-epsilon(2kqn), 点击OK,如图(13) 图(13) 8、设置流体物性 点击Define→Materials→右侧 Fluent Database(如图 14)→在 Fluent Fluid Materials里面选择 Water-liquid(H2o)(如图 15),点击Copy→Close 图(14) 图(15) . 9、设置旋转单位 点击Define→Units→angular-velocity→rpm→Close,如图(16) 如图(16) 10、设置运行条件 点击Define→Operating Conditions→点击Gravity(重力)前面的小方块,在重力的作用坐标线上填上大小,负号表示重力的方向和坐标方向相反→点击OK 在 Operating ...
