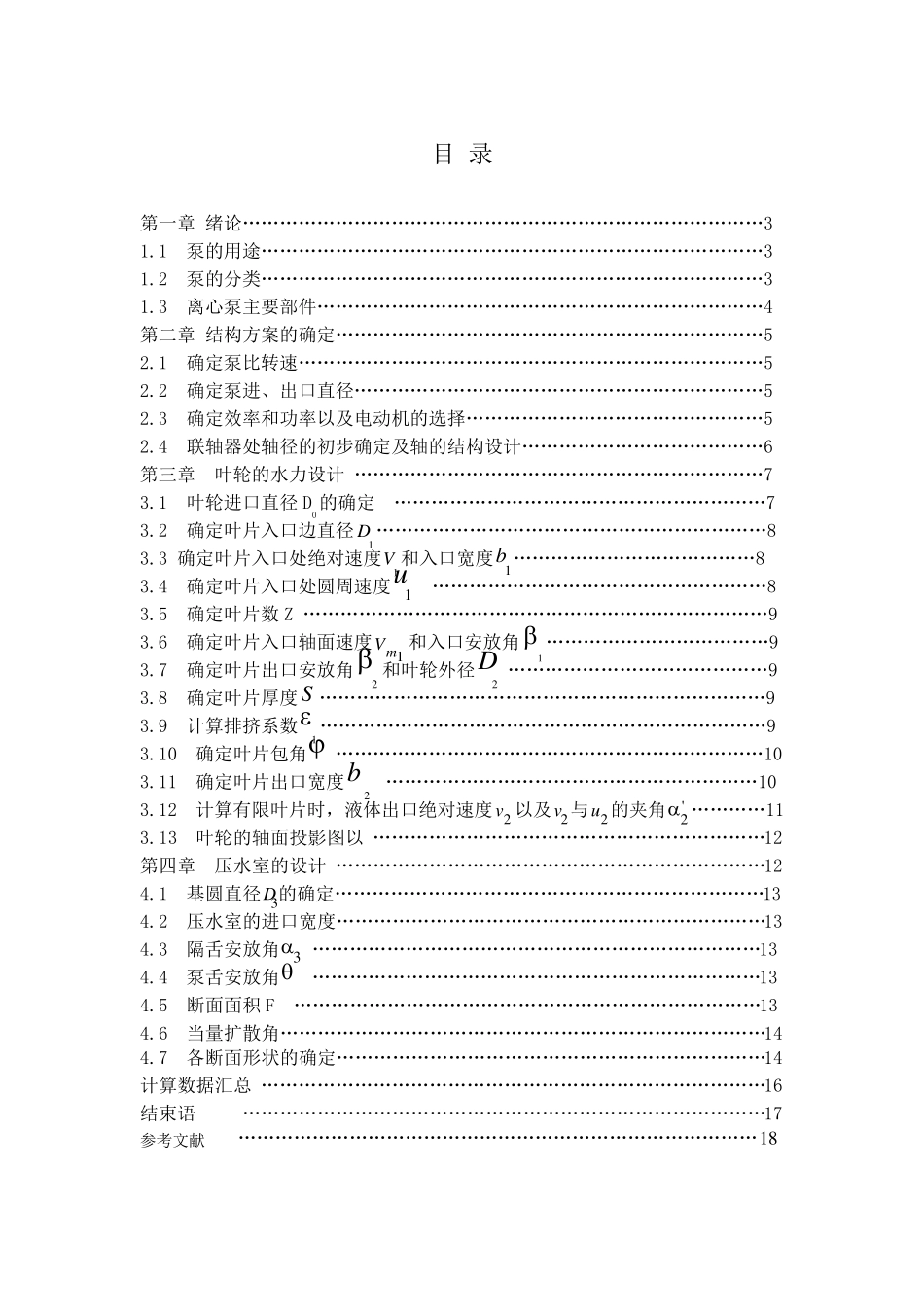

目 录 第一章 绪论…………………………………………………………………………3 1.1 泵的用途………………………………………………………………………3 1.2 泵的分类………………………………………………………………………3 1.3 离心泵主要部件………………………………………………………………4 第二章 结构方案的确定……………………………………………………………5 2.1 确定泵比转速…………………………………………………………………5 2.2 确定泵进、出口直径…………………………………………………………5 2.3 确定效率和功率以及电动机的选择…………………………………………5 2.4 联轴器处轴径的初步确定及轴的结构设计…………………………………6 第三章 叶轮的水力设计 …………………………………………………………7 3.1 叶轮进口直径 D0的确定 ……………………………………………………7 3.2 确定叶片入口边直径1D ………………………………………………………8 3.3 确定叶片入口处绝对速度1V 和入口宽度1b …………………………………8 3.4 确定叶片入口处圆周速度1u ………………………………………………8 3.5 确定叶片数 Z …………………………………………………………………9 3.6 确定叶片入口轴面速度1mV和入口安放角1 ………………………………9 3.7 确定叶片出口安放角2 和叶轮外径2D ……………………………………9 3.8 确定叶片厚度S ………………………………………………………………9 3.9 计算排挤系数1 ………………………………………………………………9 3.10 确定叶片包角 ……………………………………………………………10 3.11 确定叶片出口宽度2b ……………………………………………………10 3.12 计算有限叶片时，液体出口绝对速度 2v 以及 2v 与2u 的夹角'2 …………11 3.13 叶轮的轴面投影图以 ………………………………………………………12 第四章 压水室的设计 ……………………………………………………………12 4.1 基圆直径 3D的确定……………………………………………………………13 4.2 压水室的进口宽度……………………………………………………………13 4.3 隔舌安放角3 ………………………………………………………………13 4.4 泵舌安放角 ………………………………………...
