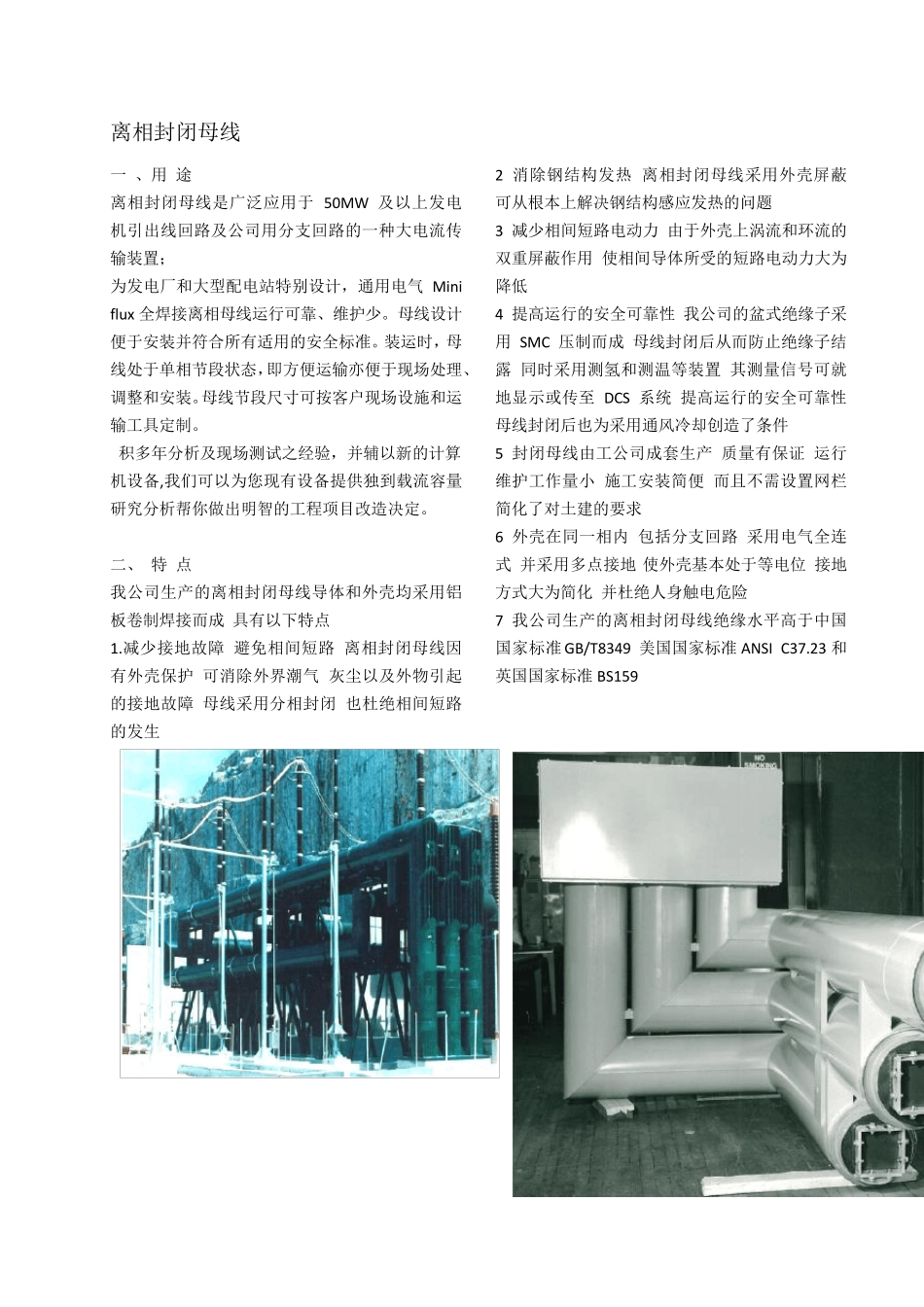

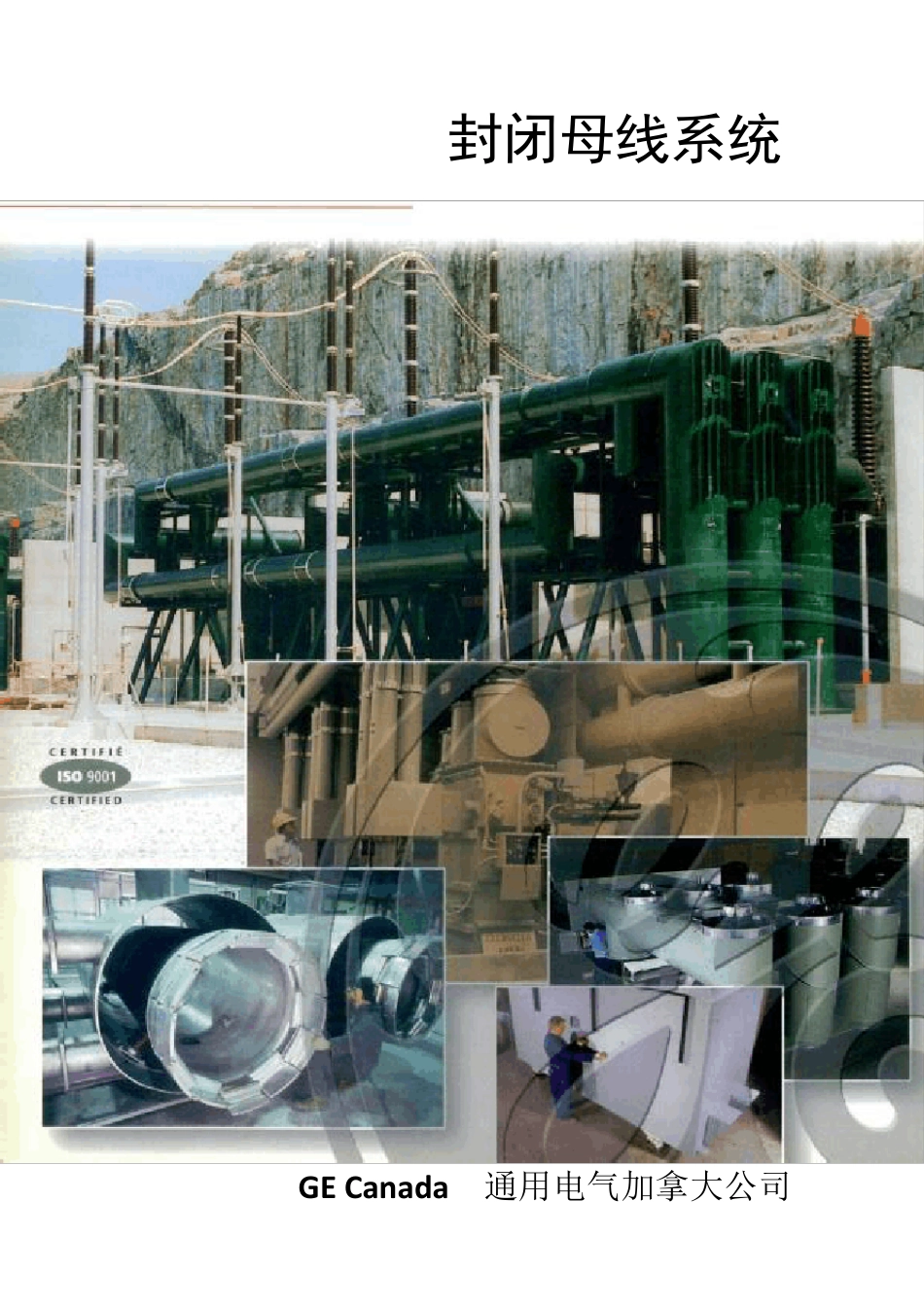

封闭母线系统 GE Canada 通用电气加拿大公司 离相封闭母线 一 、用 途 离相封闭母线是广泛应用于 50MW 及以上发电机引出线回路及公司用分支回路的一种大电流传输装置； 为发电厂和大型配电站特别设计，通用电气 Mini flux 全焊接离相母线运行可靠、维护少。母线设计便于安装并符合所有适用的安全标准。装运时，母线处于单相节段状态，即方便运输亦便于现场处理、调整和安装。母线节段尺寸可按客户现场设施和运输工具定制。 积多年分析及现场测试之经验，并辅以新的计算机设备,我们可以为您现有设备提供独到载流容量研究分析帮你做出明智的工程项目改造决定。 二、 特 点 我公司生产的离相封闭母线导体和外壳均采用铝板卷制焊接而成 具有以下特点 1.减少接地故障 避免相间短路 离相封闭母线因有外壳保护 可消除外界潮气 灰尘以及外物引起的接地故障 母线采用分相封闭 也杜绝相间短路的发生 2 消除钢结构发热 离相封闭母线采用外壳屏蔽 可从根本上解决钢结构感应发热的问题 3 减少相间短路电动力 由于外壳上涡流和环流的双重屏蔽作用 使相间导体所受的短路电动力大为降低 4 提高运行的安全可靠性 我公司的盆式绝缘子采用 SMC 压制而成 母线封闭后从而防止绝缘子结露 同时采用测氢和测温等装置 其测量信号可就地显示或传至 DCS 系统 提高运行的安全可靠性 母线封闭后也为采用通风冷却创造了条件 5 封闭母线由工公司成套生产 质量有保证 运行维护工作量小 施工安装简便 而且不需设置网栏 简化了对土建的要求 6 外壳在同一相内 包括分支回路 采用电气全连式 并采用多点接地 使外壳基本处于等电位 接地方式大为简化 并杜绝人身触电危险 7 我公司生产的离相封闭母线绝缘水平高于中国国家标准 GB/T8349 美国国家标准 ANSI C37.23 和英国国家标准 BS159 三、 主要技术参数及尺寸 注: 1.上表中为自冷式离相封闭母线参数 风冷式离相封闭母线的额定电流及外形尺寸视具体工程确定 2.我公司可根据用户的要求 利用计算机程序进行优化设计,利用 CAD 提供设计配合及非标设计 3.我公司保留对上述参数进行修改的权利 四、供货范围 根据用户需要 可提供以下设备及附件 1 离相封闭母线 从发电机出线端子开始 到主变压器低压侧引出端子的主回路母线 自主回路引出至公司用高压变压器 励磁变压器及电压互感器 避雷器等设备柜的各分支母线 2 离相封闭母线附属设备柜如电压互感...
