LVDS常规接口定义

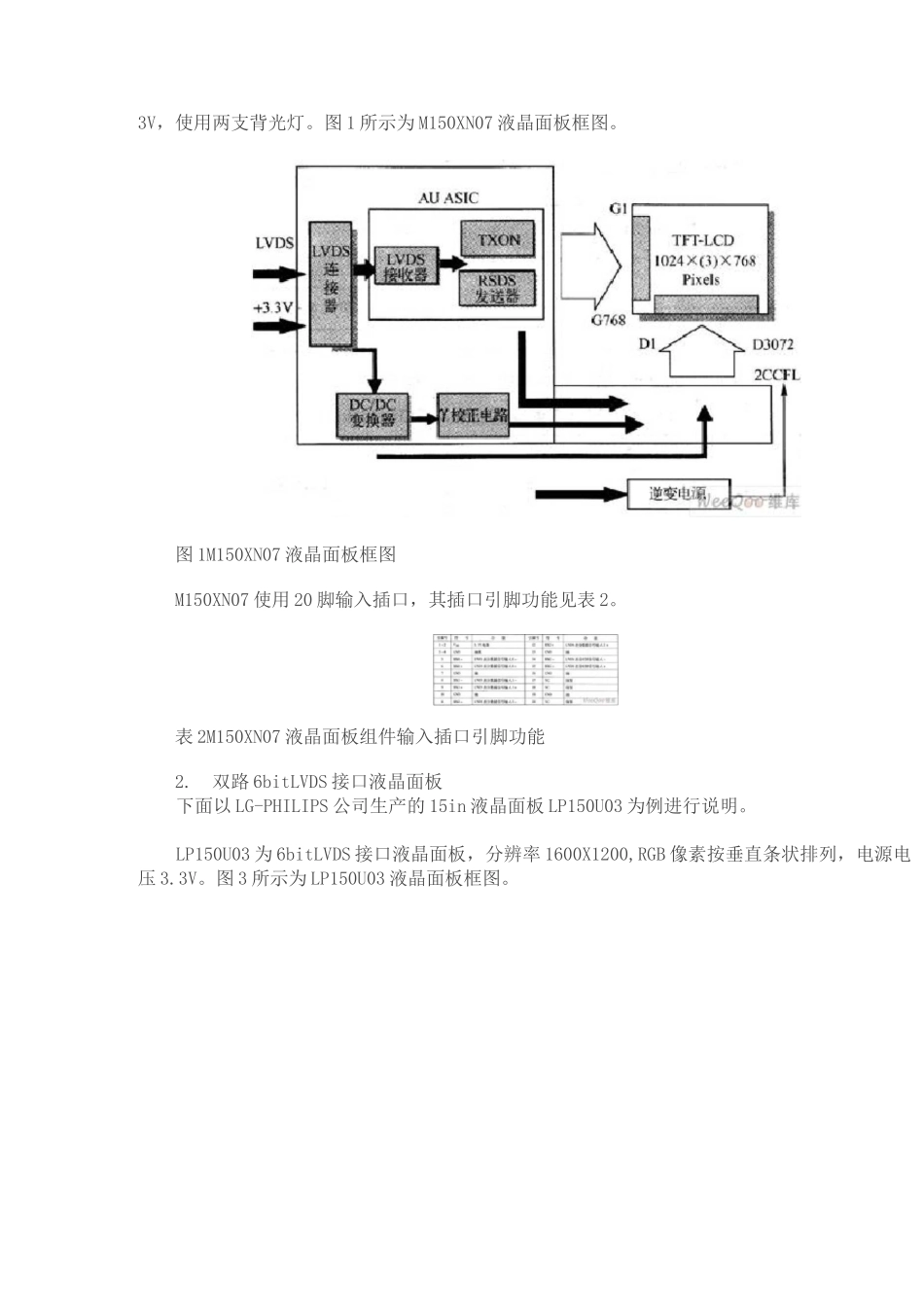

常规 LVDS 接口液晶屏定义20PIN 单 6 定义：1：电源 2：电源 3：地 4：地 5：R0-6：R0+7：地 8：R1-9：R1+10：地 11：R2-12：R2+13：地14：CLK-15：CLK+16 空 17 空 18 空 19 空 20 空每组信号线之间电阻为（数字表 120 欧左右）20PIN 双 6 定义:1：电源 2：电源 3：地 4：地 5：R0-6：R0+7：R1-8：R1+9：R2-10：R2+11：CLK-12：CLK+13：RO1-14：RO1+15：RO2-16：RO2+17：RO3-18：RO3+19：CLK1-20：CLK1+每组信号线之间电阻为（数字表 120 欧左右）20PIN 单 8 定义:1：电源 2：电源 3：地 4：地 5：R0-6：R0+7：地 8：R1-9：R1+10：地 11：R2-12：R2+13：地14：CLK-15：CLK+16：R3-17：R3+每组信号线之间电阻为（数字表 120 欧左右）30PIN 单 6 定义:1：空 2：电源 3：电源 4：空 5：空 6：空 7：空 8：R0-9：R0+10：地 11：R1-12:R1+13:地14:R2-15:R2+16:地 17:CLK-18:CLK+19:地 20:空-21:空 22:空 23:空 24:空 25:空 26:空 27:空 28空 29 空 30 空每组信号线之间电阻为（数字表 120 欧左右）30PIN 单 8 定义:1:空 2:电源 3:电源 4:空 5:空 6:空 7:空 8:R0-9:R0+10:地 11:R1-12:R1+13:地 14:R2-15:R2+16:地 17:CLK-18:CLK+19:地 20:R3-21:R3+22:地 23:空 24:空 25:空 26:空 27:空 28 空 29 空 30 空每组信号线之间电阻为（数字表 120 欧左右）30PIN 双 6 定义:1：电源 2：电源 3：地 4：地 5：R0-6：R0+7：地 8：R1-9：R1+10:地 11:R2-12:R2+13:地 14:CLK-15:CLK+16:地 17:RS0-18:RS0+19：地 20：RS1-21：RS1+22：地 23：RS2-24：RS2+25：地 26：CLK2-27：CLK2+每组信号线之间电阻为（数字表 120 欧左右）30PIN 双 8 定义:1：电源 2：电源 3：电源 4：空 5：空 6：空 7：地 8：R0-9：R0+10：R1-11：R1+12：R2-13：R2+14：地 15：CLK-16：CLK+17：地 18：R3-19：R3+20：RB0-21：RB0+22：RB1-23：RB1+24：地 25：RB2-26：RB2+27：CLK2-28：CLK2+29：RB3-30：RB3+每组信号线之间电阻为（数字表 120 欧左右）一般 14PIN、20PIN、30PIN 为 LVDS 接口。液晶显示器 LVDS 接口液晶面板举例2009-11-2720:481.单路 6bitLVDS 接口液晶面板下面以奇美（CHIMEI）公司生产的 15in 液晶面板 M150XN07 为例进行介绍。M150XN07 是 6bitLVDS 液晶面板，分辨率 1024X768（XGA）,RGB 像素按垂直条状排列，采用四道...
