隔震支座施工组织设计

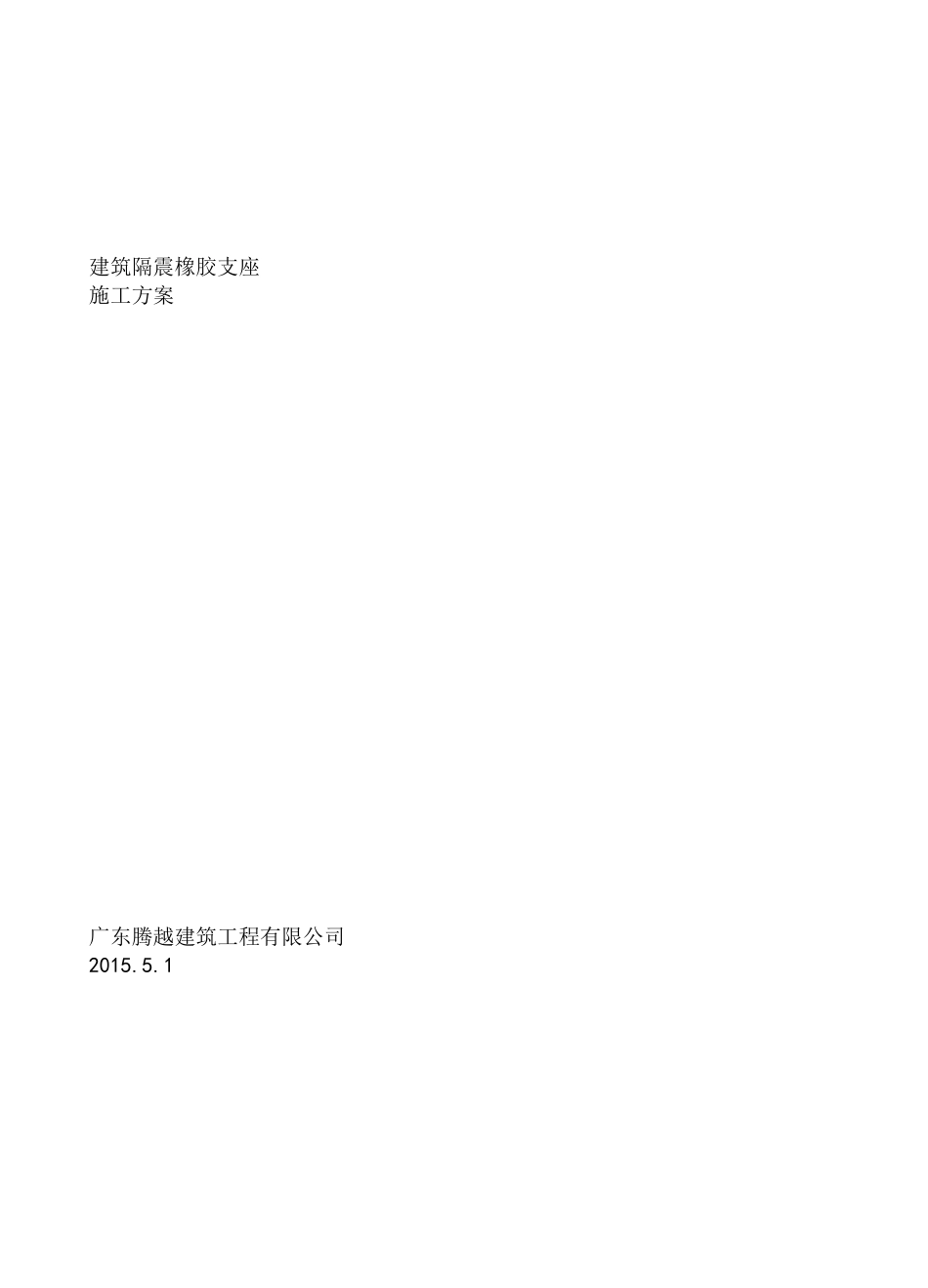

隔震支座施工组织设计_第1页
1/16
隔震支座施工组织设计_第2页
2/16
隔震支座施工组织设计_第3页
3/16
建筑隔震橡胶支座施工方案广东腾越建筑工程有限公司2015.5.1兰州市碧桂园学校工程隔震橡胶支座施工方案3目录一、项目概况 2兰州市碧桂园学校工程隔震橡胶支座施工方案2隔震橡胶支座施工方案3兰州市碧桂园学校工程标准依据:《建筑抗震设计规范》GB50011-2010《橡胶支座第 1 部分:橡胶隔震支座试验方法》(GB/T20688.1-2007)橡胶支座第 3 部分:建筑橡胶隔震支座》(GB20688.3-2006)《叠层橡胶支座隔震技术规程》(CECS126:2001)建筑结构隔震构造详图》03SG610-1一、项目概况4兰州市碧桂园学校工程隔震橡胶支座施工方案承包范围施工图纸范围内包含的建筑与安装工程施工总承包二、施工安装前准备工作隔震支座安装之前,需完成隔震支座及支座配件验收,安装工具及相关测量仪器准备,各工种施工人员的任务安排及技术交底等工作。1)、技术准备阅读图纸和相关规范或标准,了解设计意图和质量要求。2)、机具设备和施工人员准备施工所用的有关机具设备及各工种施工人员准备。三、材料与设备1)、检查隔震橡胶支座使用的橡胶、钢材及其他材料必须符合设计要求。2)、检查隔震橡胶支座的外观不应有使用上有害的裂缝、鼓胀、外伤。表 1 支座外观质量要求兰州市碧桂园学校工程隔震橡胶支座施工方案5表 2 主要机具设备一览表6兰州市碧桂园学校工程隔震橡胶支座施工方案『frlI图 1、隔震橡胶支座连接示意65m 卷尺2 把水平位置定位及复核7吊装设备1 台吊运隔震垫及预埋钢板850cm 钢角尺1 把校准隔震垫及预埋钢板轴线、水平位置9水平尺1 把校准下预埋钢板水平度10锲型塞尺1 台校准下预埋钢板水平度11力矩扳手1 把锁紧隔震垫与预埋钢板螺栓12电焊机1 台安装下预埋钢板架台及固定下预埋钢板四、劳动力组织表 3 劳动力组织情况表序号工种数量职责分工1测量放样2 名负责抄测及复核轴线标咼、支座施工过程的监测2焊工2 名隔震垫下预埋套筒等固定3支座安装工4 名上预埋钢板、隔震垫、下预埋钢板安装4安全员1 名监督安全措施落实情况5技术负责人2 名负责技术监督、指导及现场技术问题处理6塔吊机操作工2 名负责塔吊的操作、支座的吊运及安全指挥7施工员2 名负责支座的安装、预埋件的施工、混凝土浇筑五、施工工艺流程及操作要点5.1 工艺流程隔震橡胶支座安装施工工艺流程见图 2。兰州市碧桂园学校工程隔震橡胶支座施工方案7检查轴线、检查预埋检查橡胶轴安装上预埋件及绑图 2、隔震橡胶支座安装施工工艺流程5.2 操作要点5.2.1 测量定位...
