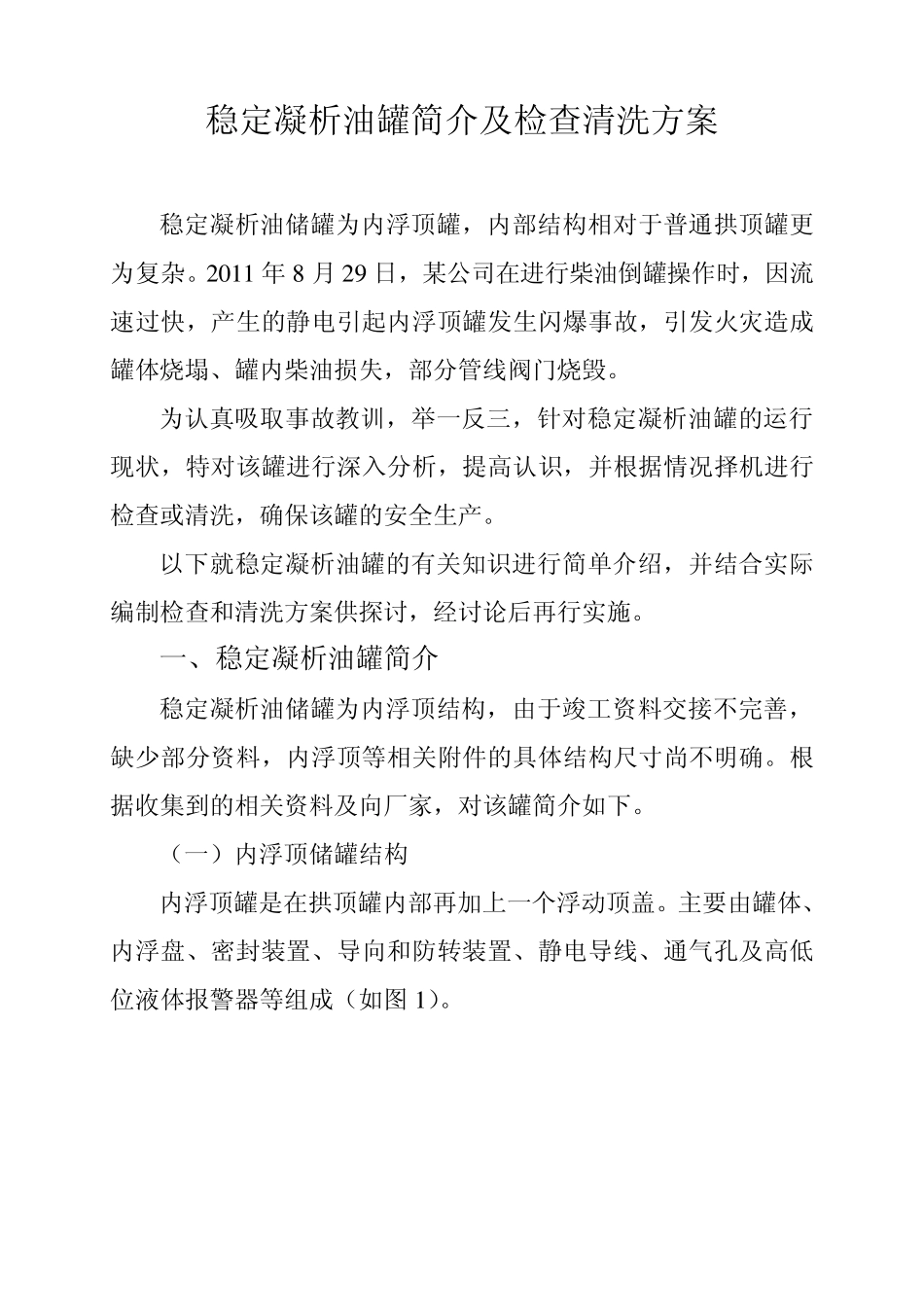

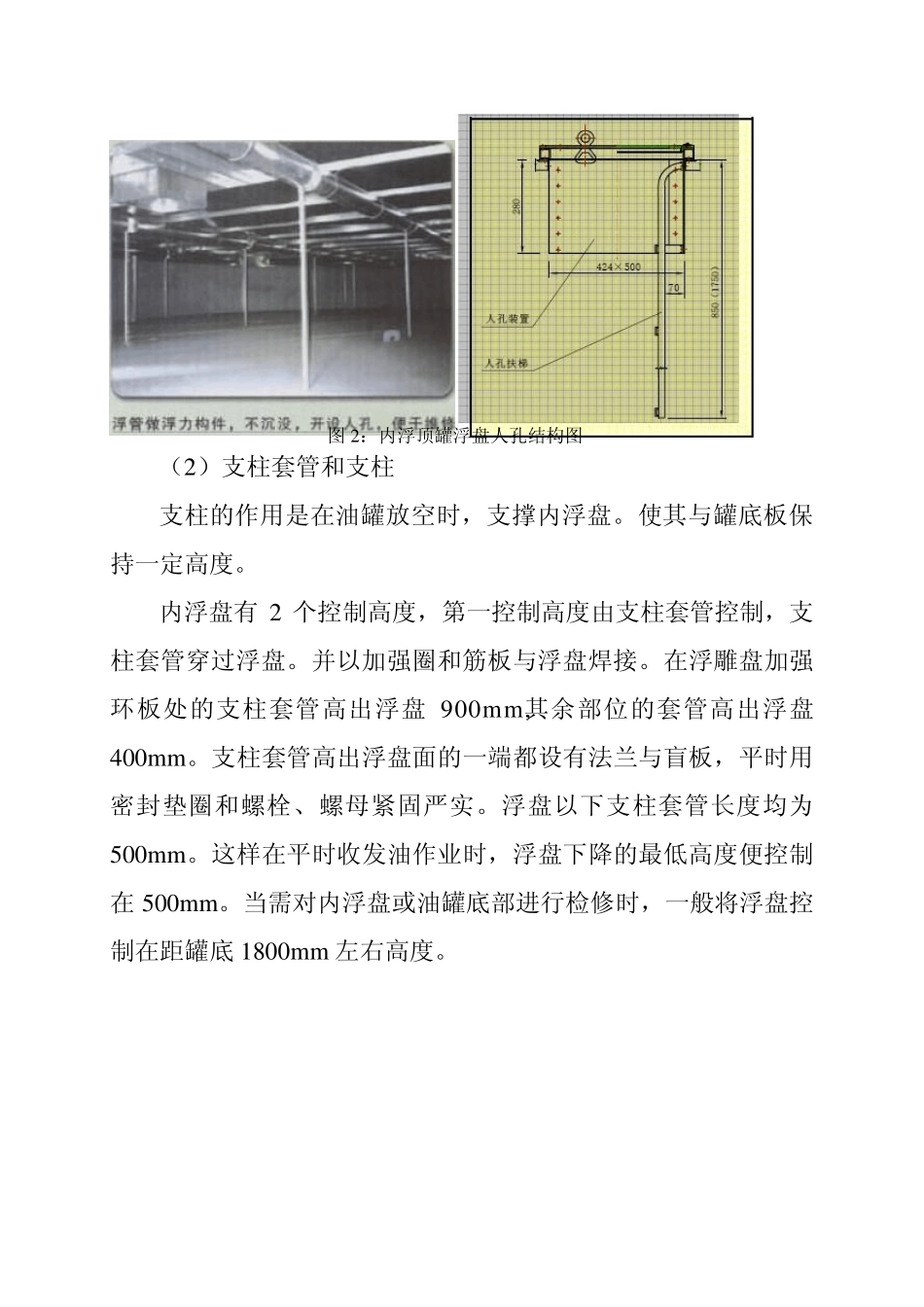

稳定凝析油罐简介及检查清洗方案 稳定凝析油储罐为内浮顶罐,内部结构相对于普通拱顶罐更为复杂。2 0 1 1 年8 月2 9 日,某公司在进行柴油倒罐操作时,因流速过快,产生的静电引起内浮顶罐发生闪爆事故,引发火灾造成罐体烧塌、罐内柴油损失,部分管线阀门烧毁。 为认真吸取事故教训,举一反三,针对稳定凝析油罐的运行现状,特对该罐进行深入分析,提高认识,并根据情况择机进行检查或清洗,确保该罐的安全生产。 以下就稳定凝析油罐的有关知识进行简单介绍,并结合实际编制检查和清洗方案供探讨,经讨论后再行实施。 一、稳定凝析油罐简介 稳定凝析油储罐为内浮顶结构,由于竣工资料交接不完善,缺少部分资料,内浮顶等相关附件的具体结构尺寸尚不明确。根据收集到的相关资料及向厂家,对该罐简介如下。 (一)内浮顶储罐结构 内浮顶罐是在拱顶罐内部再加上一个浮动顶盖。主要由罐体、内浮盘、密封装置、导向和防转装置、静电导线、通气孔及高低位液体报警器等组成(如图 1 )。 图1 :内浮顶罐内部结构图 1 、内浮盘及其附件 内浮盘可用钢板、铝板或纤维增强聚脂及环氧物、硬泡沫塑料及各种复合材料建造。内浮顶的浮舱结构形式有单层和双层两种,它也可分为隔包式浮舱式、浮盘式、浮筒拼接式等多种。根据厂家提供信息,凝析油罐采用的是铝制单层内浮盘结构。 内浮盘附件是直接安装在浮盘上的附件,它们与内浮盘的浮动过程及检修有关。 (1 )浮盘人孔 在内浮盘上通常设有 2 个人孔,用于检修时通风及操作人员进出(见图2 )。 图2:内浮顶罐浮盘人孔结构图 (2)支柱套管和支柱 支柱的作用是在油罐放空时,支撑内浮盘。使其与罐底板保持一定高度。 内浮盘有2 个控制高度,第一控制高度由支柱套管控制,支柱套管穿过浮盘。并以加强圈和筋板与浮盘焊接。在浮雕盘加强环板处的支柱套管高出浮盘900m m ,其余部位的套管高出浮盘400m m 。支柱套管高出浮盘面的一端都设有法兰与盲板,平时用密封垫圈和螺栓、螺母紧固严实。浮盘以下支柱套管长度均为500m m 。这样在平时收发油作业时,浮盘下降的最低高度便控制在500m m 。当需对内浮盘或油罐底部进行检修时,一般将浮盘控制在距罐底1800m m 左右高度。 图3 :浮盘立柱结构图 (3 )自动通气孔(负压消除装置) 为适应内浮顶的操作需要,自动通气阀通常设置为自动调解式。正常工作时,自动通气阀处于关闭状态,当排液接近结束时,内浮盘处于最低位置而...
