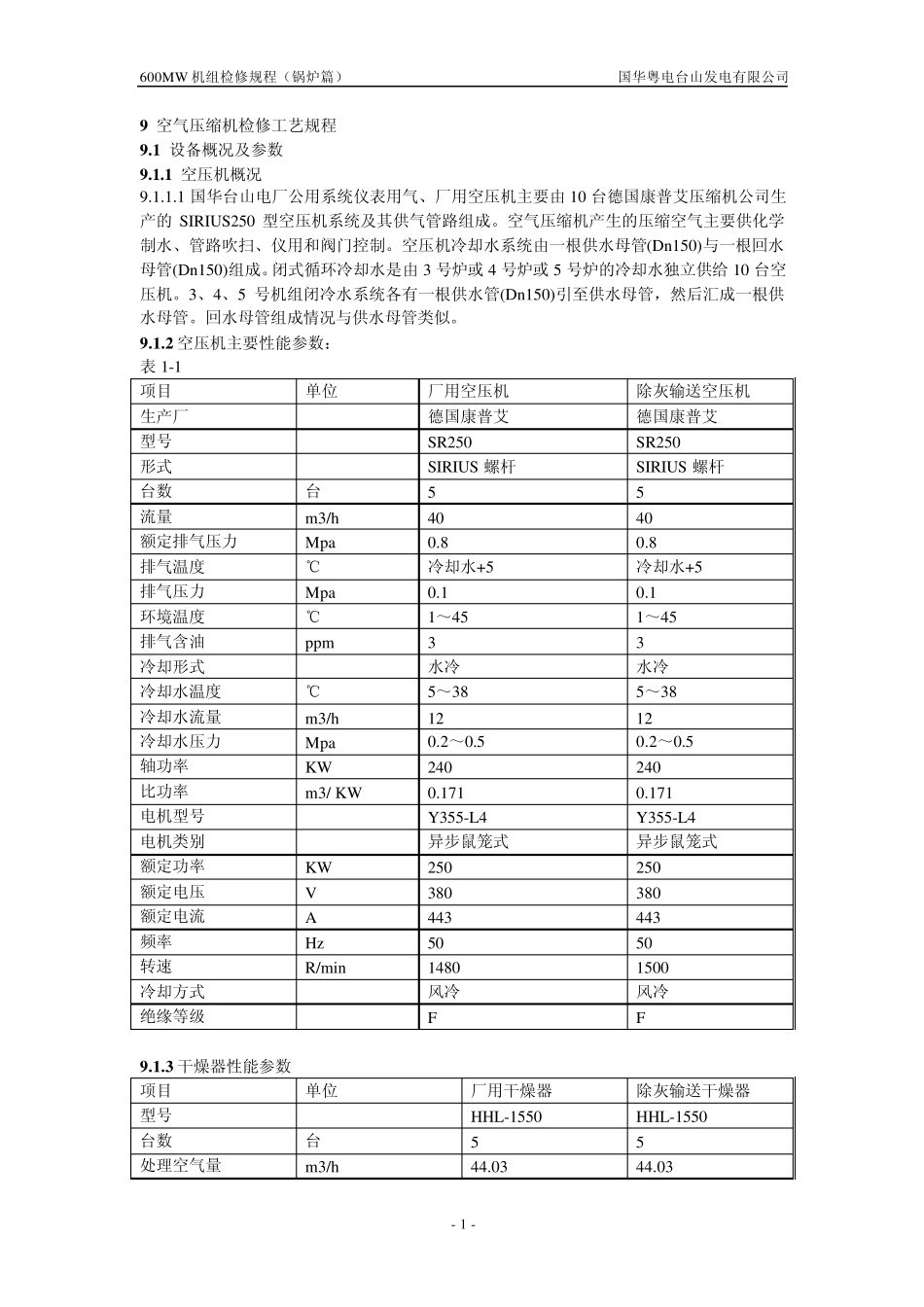

空压机检修规程8.31_第1页
1/6

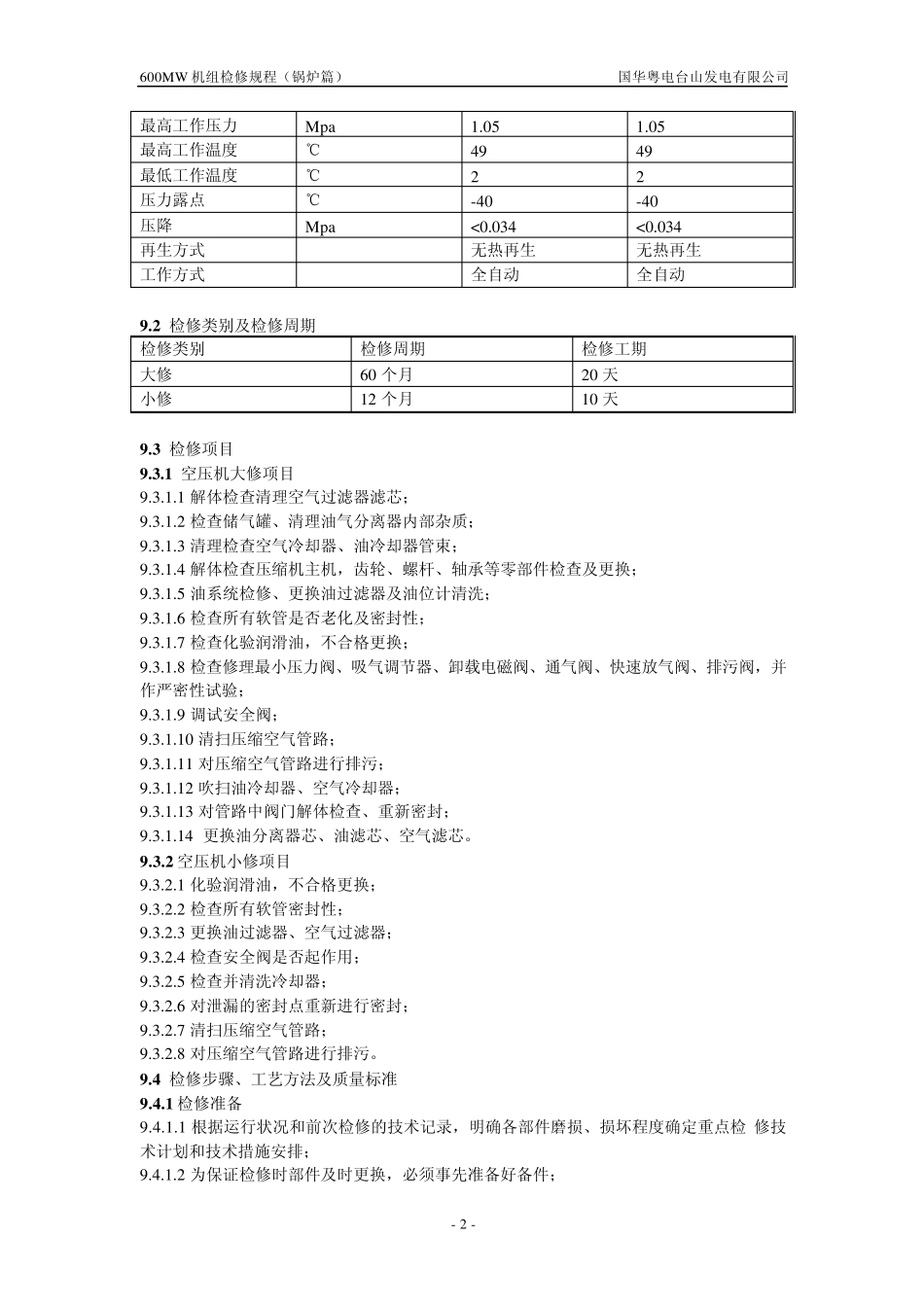

空压机检修规程8.31_第2页
2/6
空压机检修规程8.31_第3页
3/6
600MW 机组检修规程(锅炉篇) 国华粤电台山发电有限公司 - 1 - 9 空气压缩机检修工艺规程 9 .1 设备概况及参数 9 .1 .1 空压机概况 9.1.1.1 国华台山电厂公用系统仪表用气、厂用空压机主要由10 台德国康普艾压缩机公司生产的SIRIUS250 型空压机系统及其供气管路组成。空气压缩机产生的压缩空气主要供化学制水、管路吹扫、仪用和阀门控制。空压机冷却水系统由一根供水母管(Dn150)与一根回水母管(Dn150)组成。闭式循环冷却水是由3 号炉或4 号炉或5 号炉的冷却水独立供给10 台空压机。3、4、5 号机组闭冷水系统各有一根供水管(Dn150)引至供水母管,然后汇成一根供水母管。回水母管组成情况与供水母管类似。 9 .1 .2 空压机主要性能参数: 表1-1 项目 单位 厂用空压机 除灰输送空压机 生产厂 德国康普艾 德国康普艾 型号 SR250 SR250 形式 SIRIUS 螺杆 SIRIUS 螺杆 台数 台 5 5 流量 m3/h 40 40 额定排气压力 Mpa 0.8 0.8 排气温度 ℃ 冷却水+5 冷却水+5 排气压力 Mpa 0.1 0.1 环境温度 ℃ 1~45 1~45 排气含油 ppm 3 3 冷却形式 水冷 水冷 冷却水温度 ℃ 5~38 5~38 冷却水流量 m3/h 12 12 冷却水压力 Mpa 0.2~0.5 0.2~0.5 轴功率 KW 240 240 比功率 m3/ KW 0.171 0.171 电机型号 Y355-L4 Y355-L4 电机类别 异步鼠笼式 异步鼠笼式 额定功率 KW 250 250 额定电压 V 380 380 额定电流 A 443 443 频率 Hz 50 50 转速 R/min 1480 1500 冷却方式 风冷 风冷 绝缘等级 F F 9 .1 .3 干燥器性能参数 项目 单位 厂用干燥器 除灰输送干燥器 型号 HHL-1550 HHL-1550 台数 台 5 5 处理空气量 m3/h 44.03 44.03 600MW 机组检修规程(锅炉篇) 国华粤电台山发电有限公司 - 2 - 最高工作压力 Mpa 1.05 1.05 最高工作温度 ℃ 49 49 最低工作温度 ℃ 2 2 压力露点 ℃ -40 -40 压降 Mpa <0.034 <0.034 再生方式 无热再生 无热再生 工作方式 全自动 全自动 9 .2 检修类别及检修周期 检修类别 检修周期 检修工期 大修 60 个月 20 天 小修 12 个月 10 天 9 .3 检修项目 9 .3 .1 空压机大修项目 9.3.1.1 解体检查清理空气过滤器滤芯; 9.3.1.2 检查储气罐、清理油气分离器内部杂质; 9.3.1.3 清理检查空气冷却器、油冷却器管束; 9.3.1.4 解体检...
