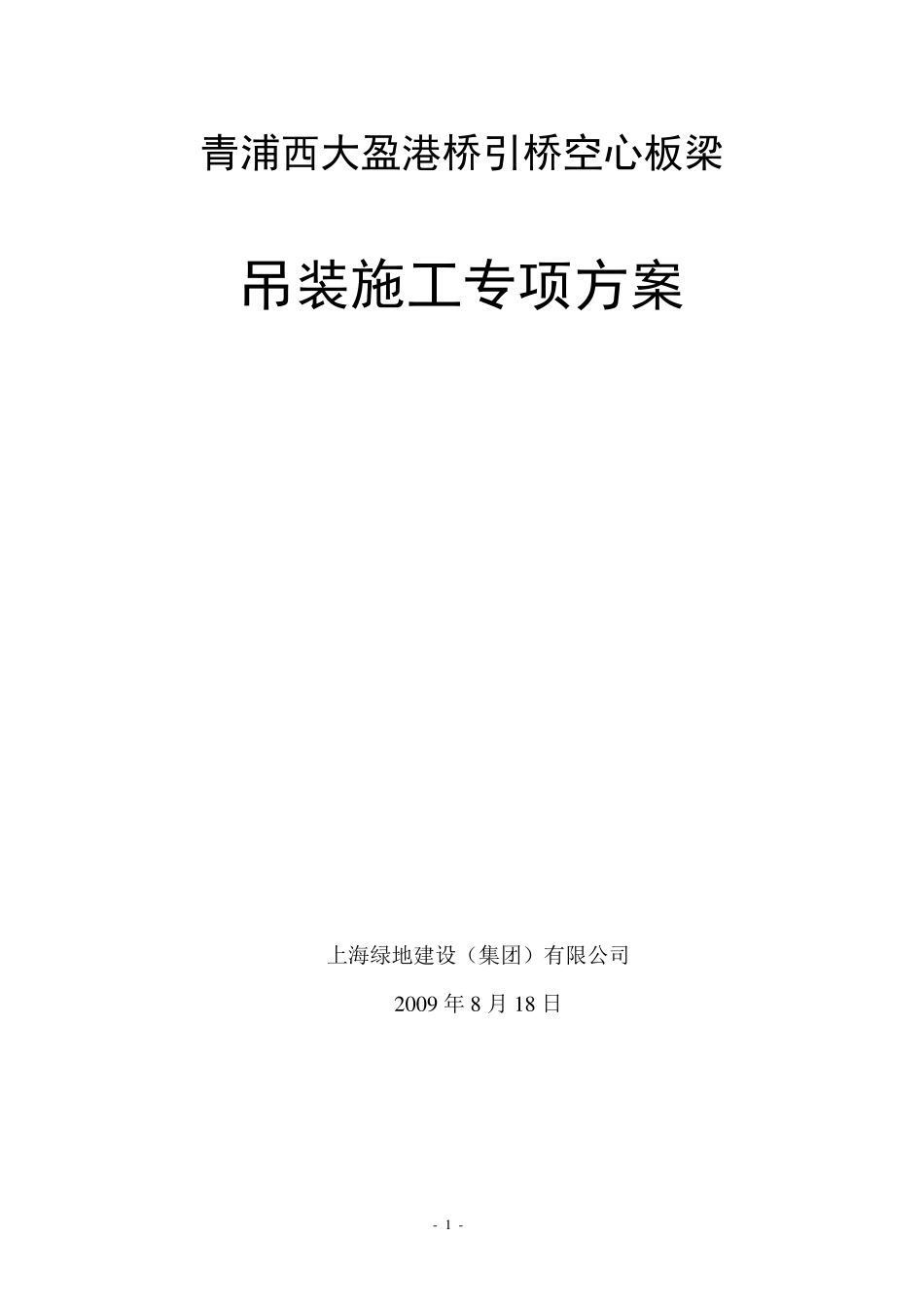

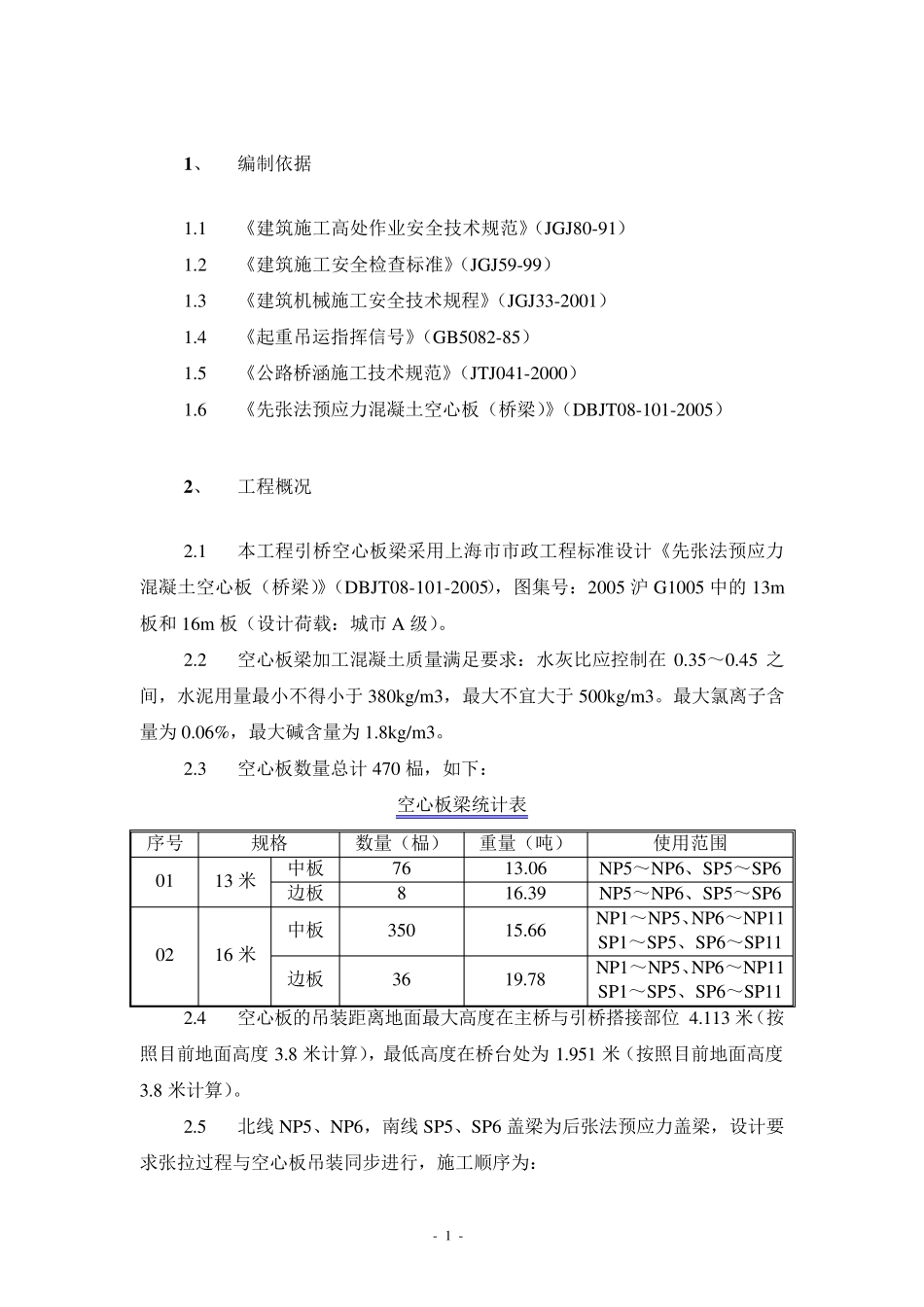

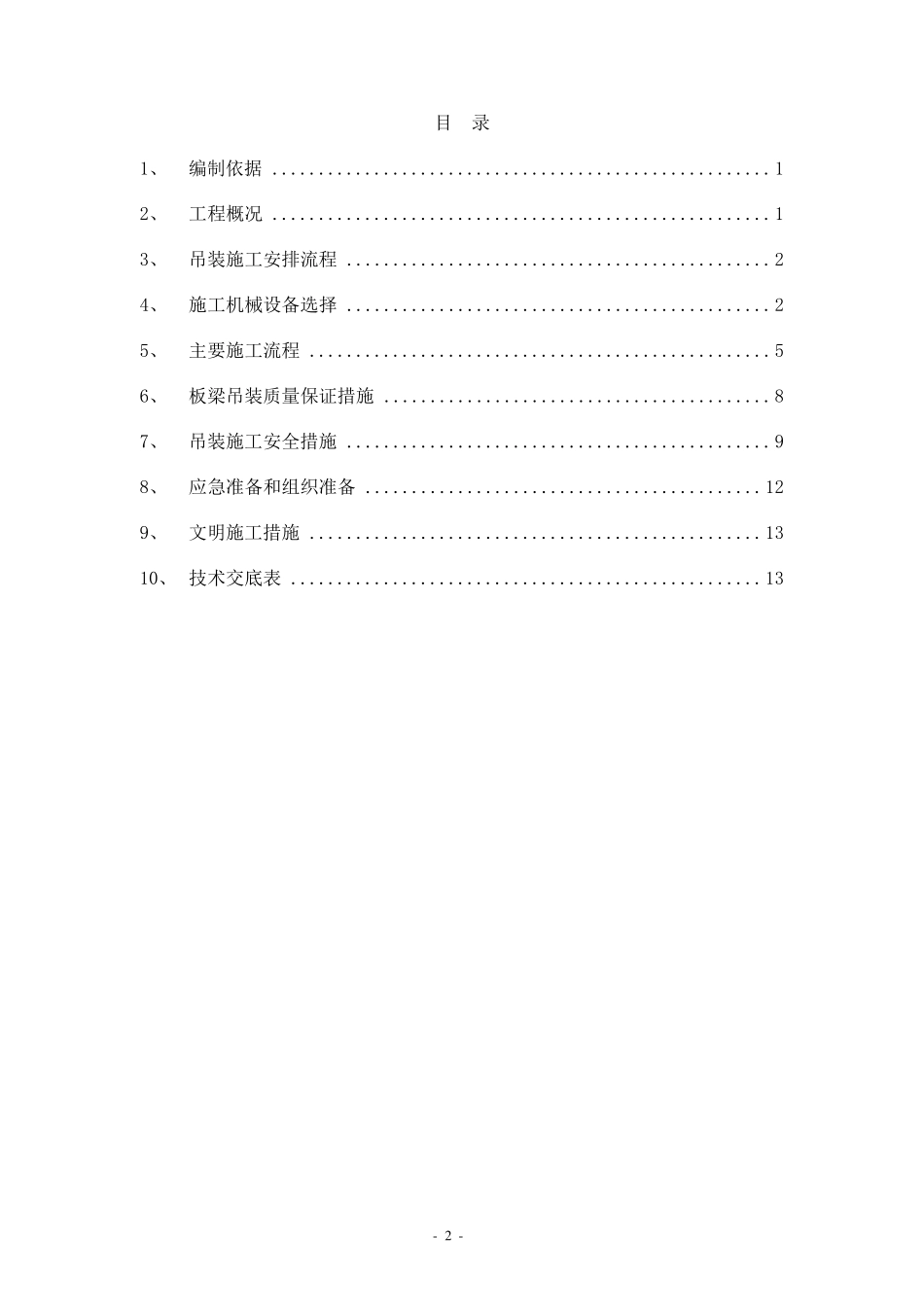

- 1 - 青浦西大盈港桥引桥空心板梁 吊装施工专项方案 上海绿地建设（集团）有限公司 2 0 0 9 年 8 月 1 8 日 - 2 - 目 录 1、 编制依据 ...................................................... 1 2、 工程概况 ...................................................... 1 3、 吊装施工安排流程 .............................................. 2 4、 施工机械设备选择 .............................................. 2 5、 主要施工流程 .................................................. 5 6、 板梁吊装质量保证措施 .......................................... 8 7、 吊装施工安全措施 .............................................. 9 8、 应急准备和组织准备 ........................................... 12 9、 文明施工措施 ................................................. 13 10、 技术交底表 ................................................... 13 - 1 - 1 、 编制依据 1.1 《建筑施工高处作业安全技术规范》（JGJ80-91） 1.2 《建筑施工安全检查标准》（JGJ59-99） 1.3 《建筑机械施工安全技术规程》（JGJ33-2001） 1.4 《起重吊运指挥信号》（GB5082-85） 1.5 《公路桥涵施工技术规范》（JTJ041-2000） 1.6 《先张法预应力混凝土空心板（桥梁）》（DBJT08-101-2005） 2 、 工程概况 2.1 本工程引桥空心板梁采用上海市市政工程标准设计《先张法预应力混凝土空心板（桥梁）》（DBJT08-101-2005），图集号：2005 沪 G1005 中的 13m板和 16m 板（设计荷载：城市 A 级）。 2.2 空心板梁加工混凝土质量满足要求：水灰比应控制在 0.35～0.45 之间，水泥用量最小不得小于 380kg/m 3，最大不宜大于 500kg/m 3。最大氯离子含量为 0.06%，最大碱含量为 1.8kg/m 3。 2.3 空心板数量总计 470 榀，如下： 空心板梁统计表 序号 规格 数量（榀） 重量（吨） 使用范围 01 13 米 中板 76 13.06 NP5～NP6、SP5～SP6 边板 8 16.39 NP5～NP6、SP5～SP6 02 16 米 中板 350 15.66 NP1～NP5、NP6～NP11 SP1～SP5、SP6～SP11 边板 36 19.78 NP1～NP5、NP6～NP11 SP1～SP5、SP6～SP11 2.4 空心板的吊装距离地面最大高度在主桥与引桥搭接部位 4.113 米（按照目前地面高度 3.8 米计算），最低高...
