空气压缩机选型主要计算公式

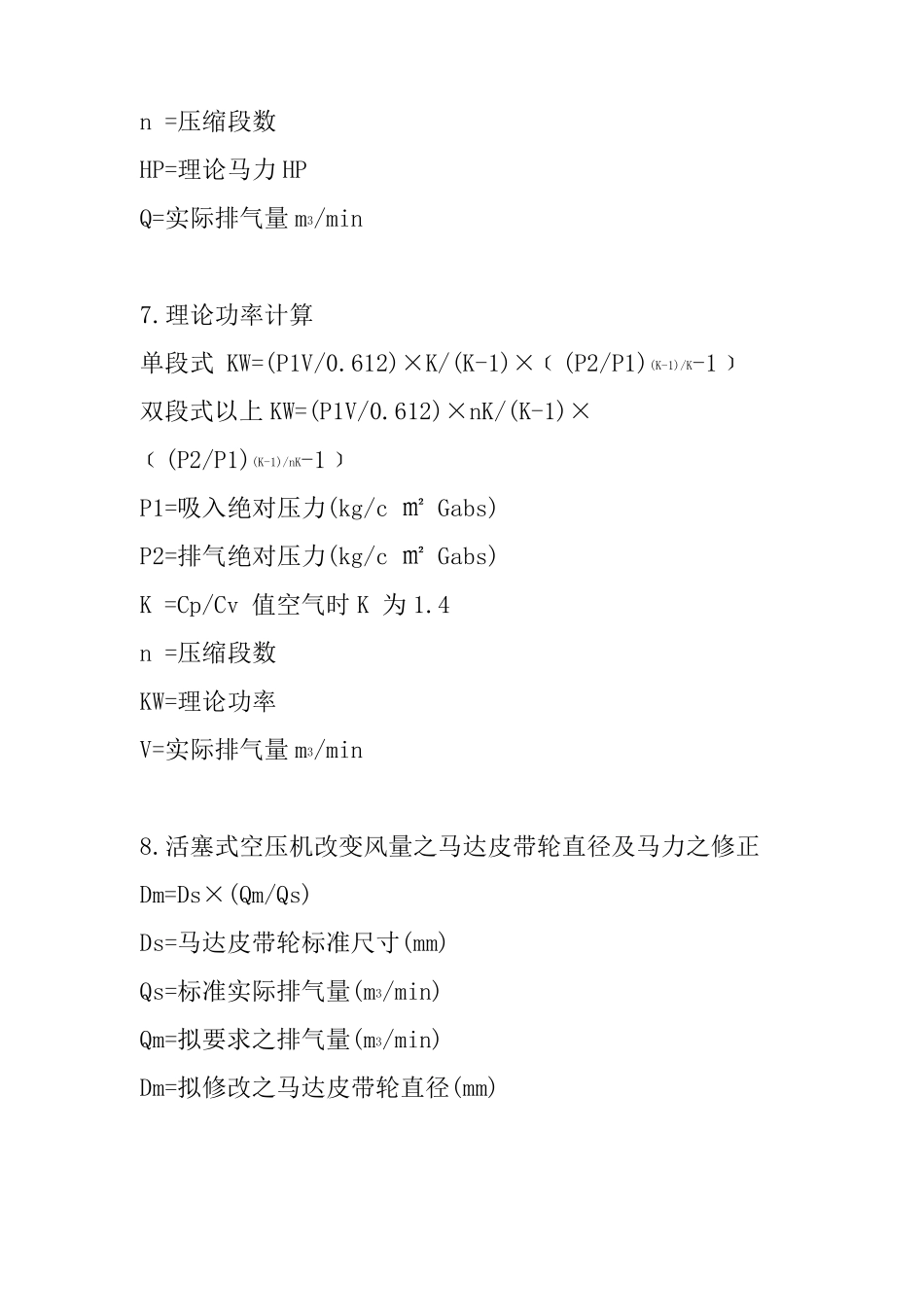

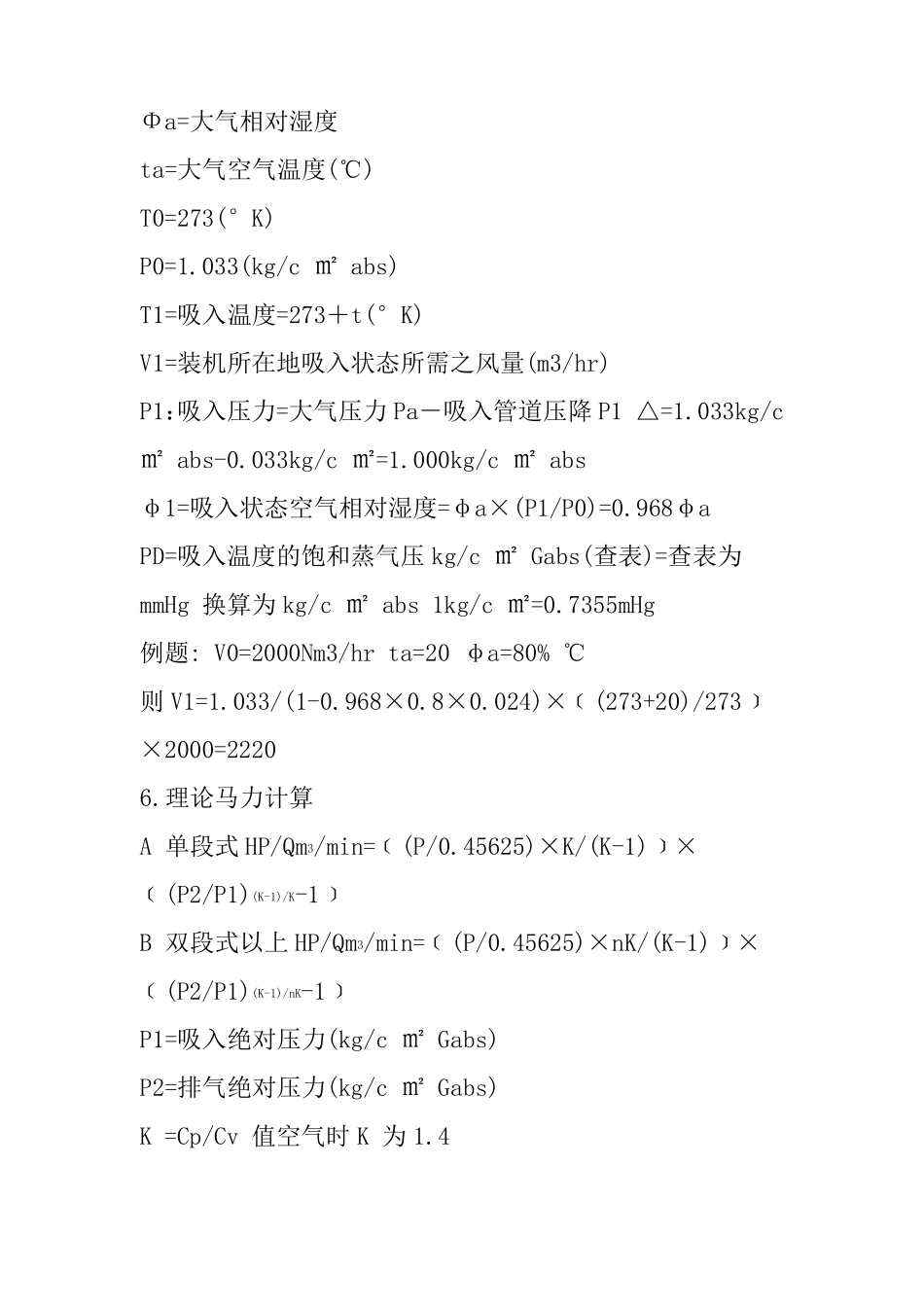

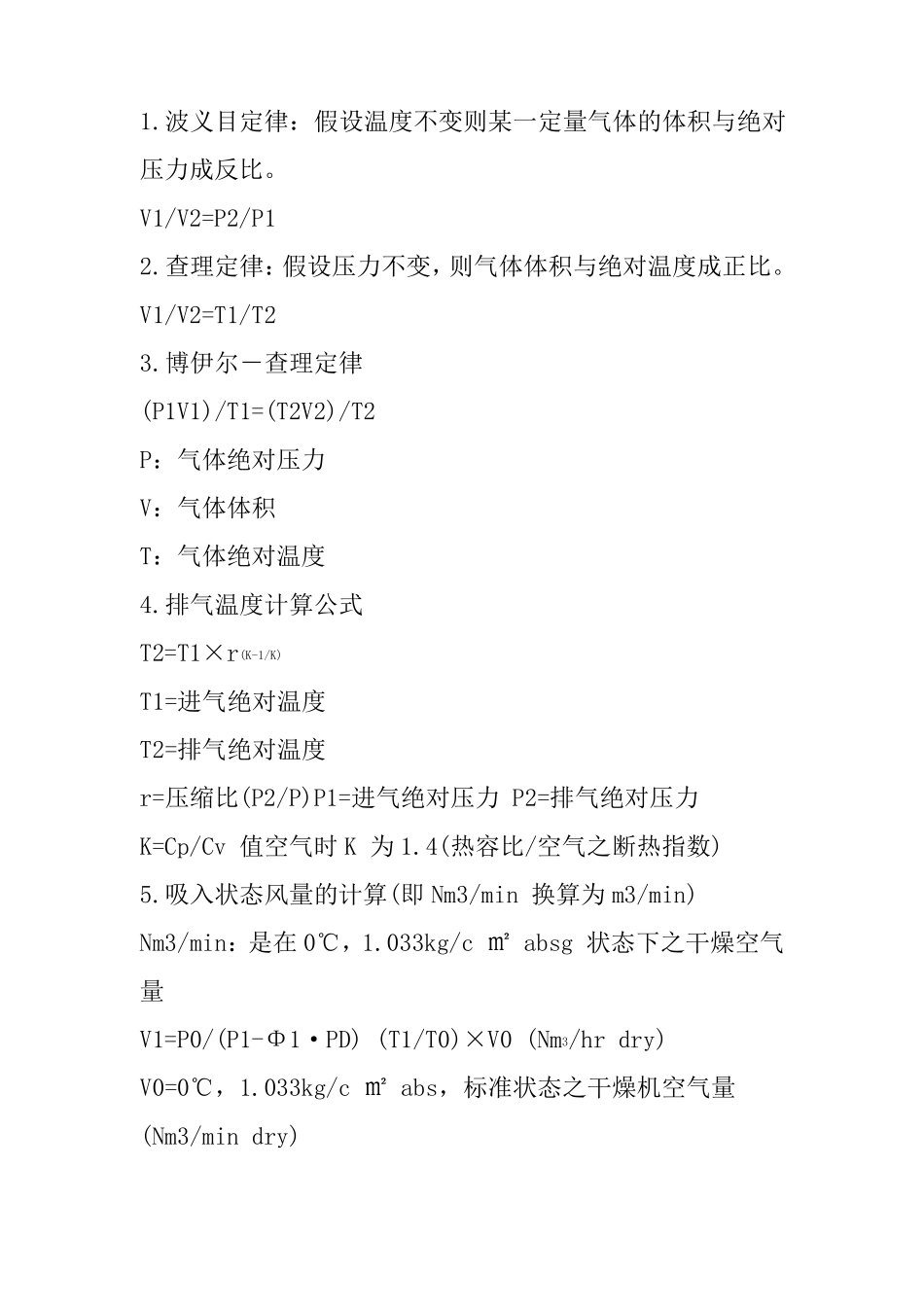

1.波义目定律：假设温度不变则某一定量气体的体积与绝对压力成反比。 V1/V2=P2/P1 2.查理定律：假设压力不变，则气体体积与绝对温度成正比。 V1/V2=T1/T2 3.博伊尔－查理定律 (P1V1)/T1=(T2V2)/T2 P：气体绝对压力 V：气体体积 T：气体绝对温度 4.排气温度计算公式 T2=T1×r(K-1/K) T1=进气绝对温度 T2=排气绝对温度 r=压缩比(P2/P)P1=进气绝对压力 P2=排气绝对压力 K=Cp/Cv 值空气时K 为1.4(热容比/空气之断热指数) 5.吸入状态风量的计算(即Nm3/min 换算为m3/min) Nm3/min：是在0℃，1.033kg/c ㎡ absg 状态下之干燥空气量 V1=P0/(P1-Φ1·PD) (T1/T0)×V0 (Nm3/hr dry) V0=0℃，1.033kg/c ㎡ abs，标准状态之干燥机空气量(Nm3/min dry) Φa=大气相对湿度 ta=大气空气温度(℃) T0=273(°K) P0=1.033(kg/c ㎡ abs) T1=吸入温度=273＋t(°K) V1=装机所在地吸入状态所需之风量(m3/hr) P1：吸入压力=大气压力 Pa－吸入管道压降 P1 △=1.033kg/c ㎡ abs-0.033kg/c ㎡=1.000kg/c ㎡ abs φ1=吸入状态空气相对湿度=φa×(P1/P0)=0.968φa PD=吸入温度的饱和蒸气压 kg/c ㎡ Gabs(查表)=查表为mmHg 换算为 kg/c ㎡ abs 1kg/c ㎡=0.7355mHg 例题: V0=2000Nm3/hr ta=20 φa=80% ℃ 则 V1=1.033/(1-0.968×0.8×0.024)×﹝(273+20)/273﹞×2000=2220 6.理论马力计算 A 单段式 HP/Qm3/min=﹝(P/0.45625)×K/(K-1)﹞×﹝(P2/P1)(K-1)/K-1﹞ B 双段式以上 HP/Qm3/min=﹝(P/0.45625)×nK/(K-1)﹞×﹝(P2/P1)(K-1)/nK-1﹞ P1=吸入绝对压力(kg/c ㎡ Gabs) P2=排气绝对压力(kg/c ㎡ Gabs) K =Cp/Cv 值空气时 K 为 1.4 n =压缩段数 HP=理论马力HP Q=实际排气量m3/min 7.理论功率计算 单段式 KW=(P1V/0.612)×K/(K-1)×﹝(P2/P1)(K-1)/K-1﹞ 双段式以上 KW=(P1V/0.612)×nK/(K-1)×﹝(P2/P1)(K-1)/nK-1﹞ P1=吸入绝对压力(kg/c ㎡ Gabs) P2=排气绝对压力(kg/c ㎡ Gabs) K =Cp/Cv 值空气时 K 为 1.4 n =压缩段数 KW=理论功率 V=实际排气量m3/min 8.活塞式空压机改变风量之马达皮带轮直径及马力之修正 Dm=Ds×(Qm/Qs) Ds=马达皮带轮标准尺寸(mm) Qs=标准实际排气量(m3/min) Qm=拟要求之排气量(m3/min) Dm=拟修改之马达皮带轮直径(mm) 例题：本公司YM-18 型空压机之马达皮带轮之标准为440mm，实际排气量为 7.56m3/min，今假设客户要求提高风量至...
