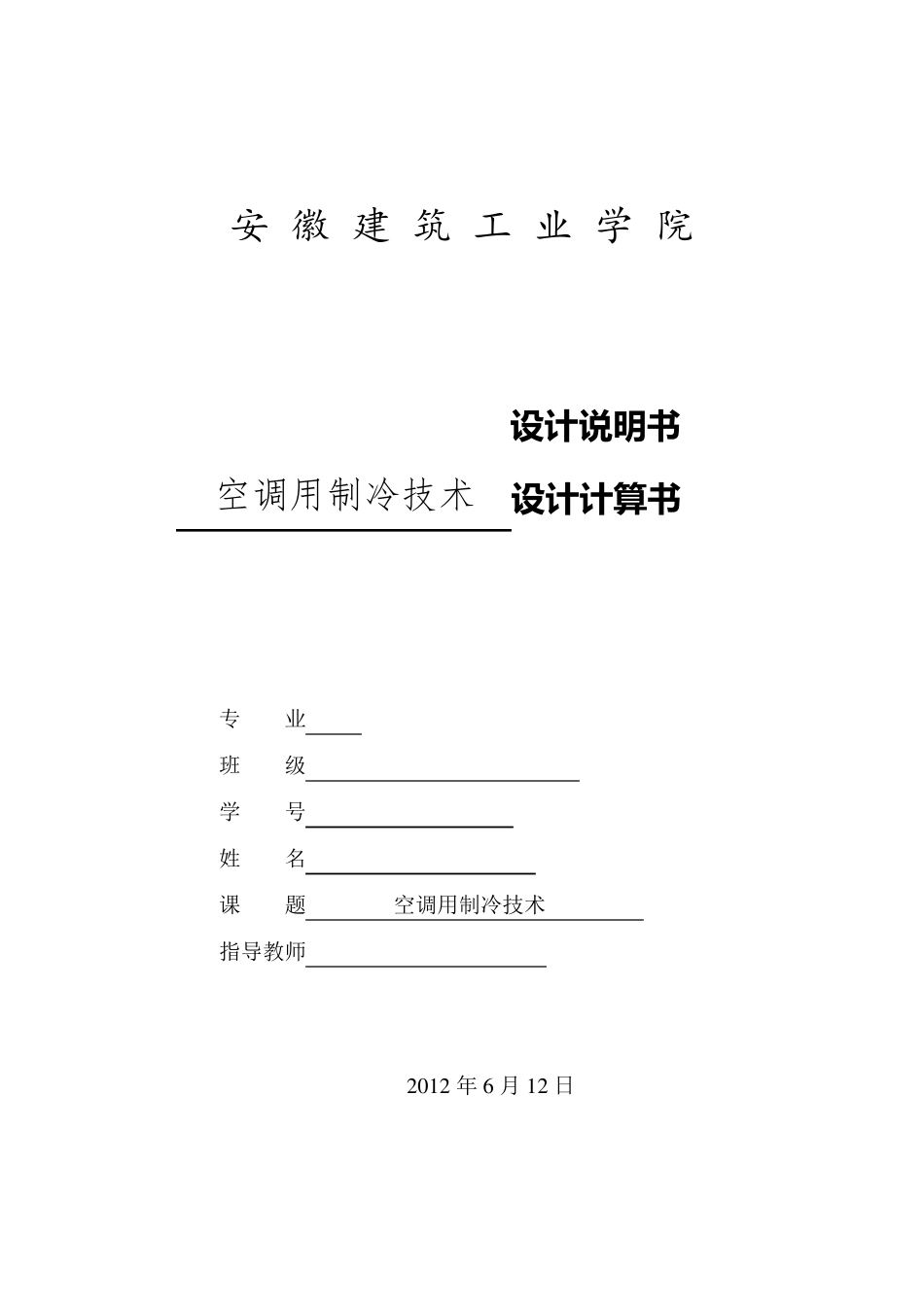

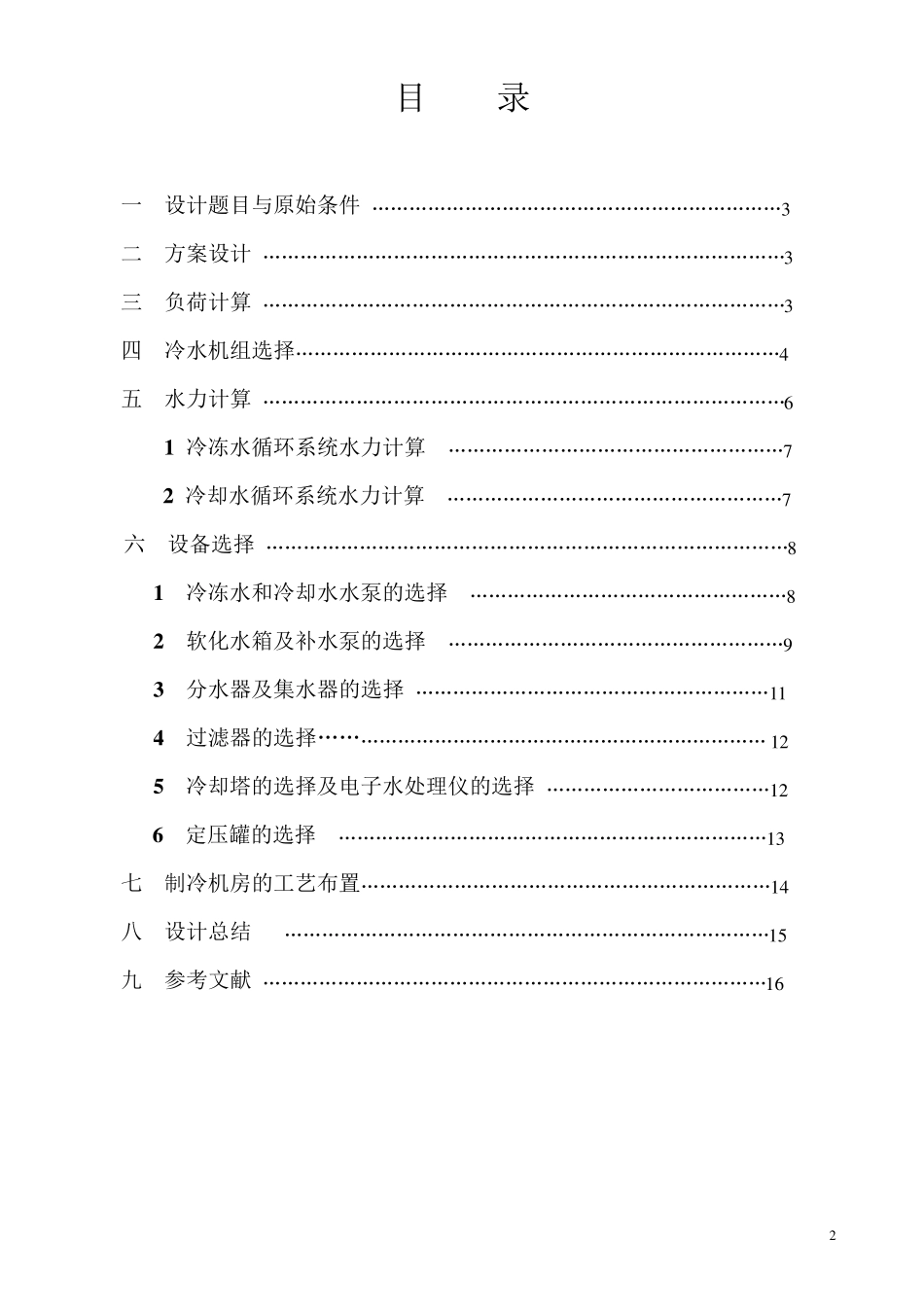

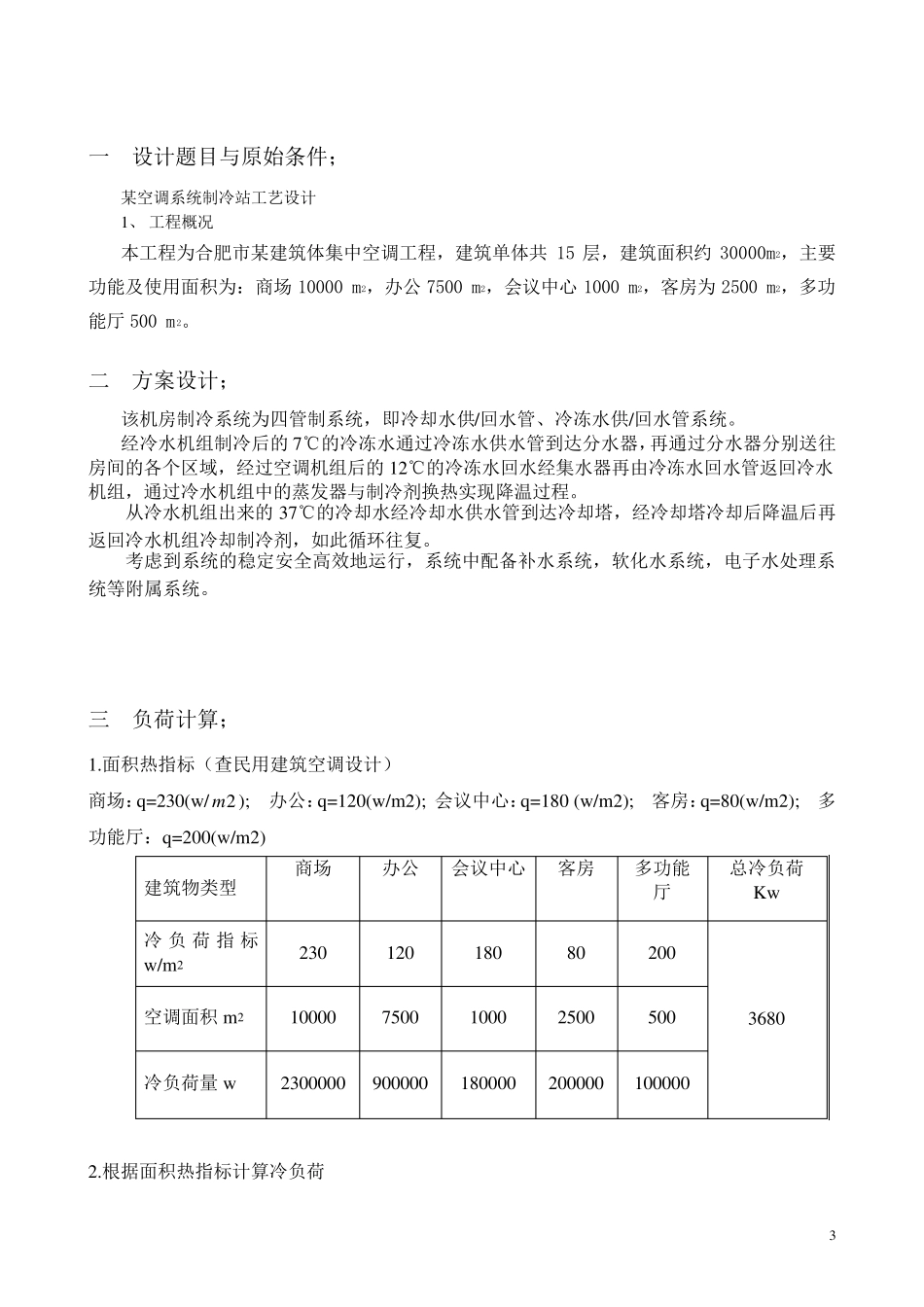

安 徽 建 筑 工 业 学 院 设 计 说 明 书 空调用制冷技术 设 计 计 算书 专 业 班 级 学 号 姓 名 课 题 空调用制冷技术 指导教师 2 0 1 2 年 6 月 1 2 日 2 目 录 一 设计题目与原始条件 …………………………………………………………3 二 方案设计 …………………………………………………………………………3 三 负荷计算 …………………………………………………………………………3 四 冷水机组选择……………………………………………………………………4 五 水力计算 …………………………………………………………………………6 1 冷冻水循环系统水力计算 ………………………………………………7 2 冷却水循环系统水力计算 ………………………………………………7 六 设备选择 …………………………………………………………………………8 1 冷冻水和冷却水水泵的选择 ……………………………………………8 2 软化水箱及补水泵的选择 ………………………………………………9 3 分水器及集水器的选择 …………………………………………………1 1 4 过滤器的选择……………………………………………………………… 1 2 5 冷却塔的选择及电子水处理仪的选择 ………………………………1 2 6 定压罐的选择 ……………………………………………………………1 3 七 制冷机房的工艺布置…………………………………………………………1 4 八 设计总结 ……………………………………………………………………1 5 九 参考文献 ………………………………………………………………………1 6 3 一 设计题目与原始条件; 某空调系统制冷站工艺设计 1、 工程概况 本工程为合肥市某建筑体集中空调工程,建筑单体共15 层,建筑面积约30000m2,主要功能及使用面积为:商场10000 m2,办公7500 m2,会议中心1000 m2,客房为2500 m2,多功能厅500 m2。 二 方案设计; 该机房制冷系统为四管制系统,即冷却水供/回水管、冷冻水供/回水管系统。 经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器,再通过分水器分别送往房间的各个区域,经过空调机组后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组,通过冷水机组中的蒸发器与制冷剂换热实现降温过程。 从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔,经冷却塔...
