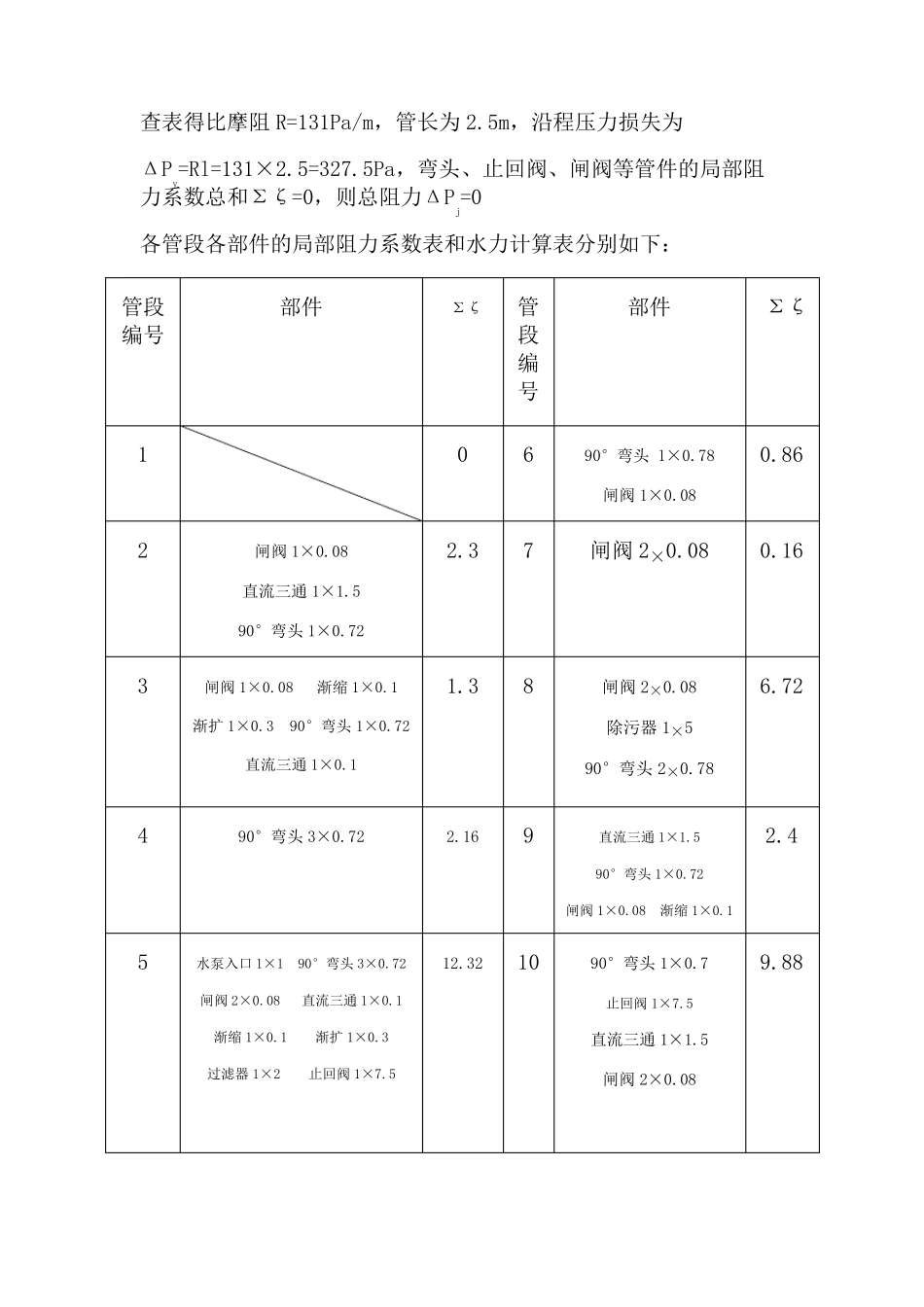

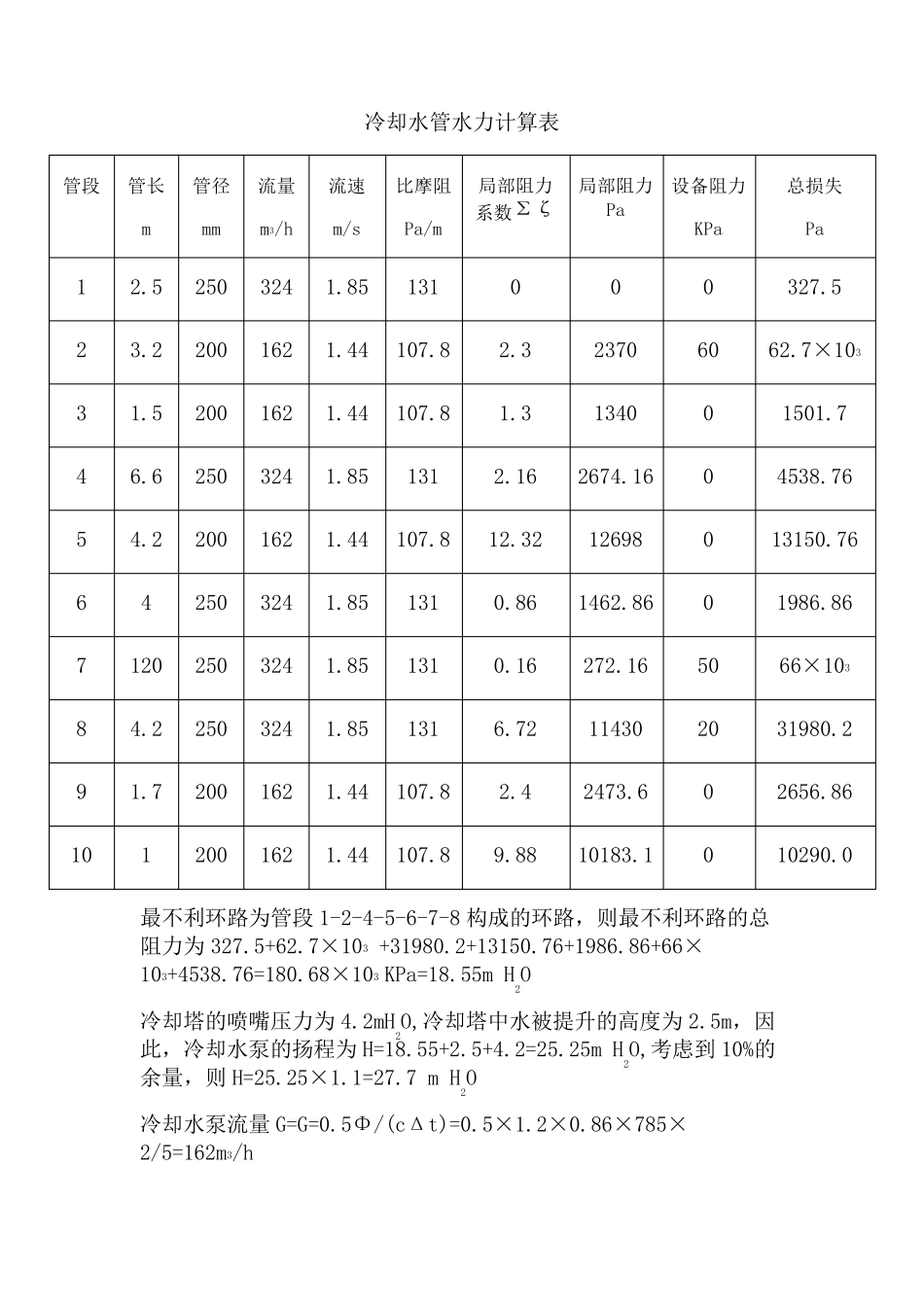

一 、 制 冷 方 案 的 设 计 第 四 教 学 楼 的 机 房 制 冷 系 统 为 四 管 制 系 统 ， 即 冷 却 水 供 （ 回 ）水 管 、 冷 冻 水 供 （ 回 ） 水 管 。 经 冷 水 机 组 制 冷 后 的 7℃ 的 冷 冻 水 通过 冷 冻 水 供 水 管 送 往 教 学 楼 的 各 层 ， 经 过 风 机 盘 管 后 的 12℃ 的 冷 冻水 回 水 经 由 冷 冻 水 回 水 管 返 回 冷 水 机 组 ， 通 过 冷 水 机 组 中 的 蒸 发 器与 制 冷 剂 换 热 实 现 降 温 过 程 。 从 冷 水 机 组 出 来 的 37℃ 的 冷 却 水 经 由冷 却 水 供 水 管 到 达 冷 却 塔 ， 经 冷 却 塔 冷 却 后 的 32℃ 冷 却 水 再 返 回 冷水 机 组 冷 却 制 冷 剂 ， 如 此 循 环 往 复 。 考 虑 到 系 统 的 稳 定 安 全 运 行 ， 系 统 中 还 配 备 补 水 系 统 ， 软 化 水系 统 ， 水 处 理 系 统 等 辅 助 系 统 。 二 、 冷 水 机 组 的 选 择 第 四 教 学 楼 总 耗 冷 量 为 1500kw， 宜 选 取 两 台 冷 水 机 组 ， 而 且 两台 冷 水 机 组 的 容 量 相 同 。 因 此 ， 每 台 机 组 的 制 冷 量 Q=1500/2=750kw 选 择 螺 杆 式 水 冷 冷 水 机 组 ， 其 规 格 及 主 要 参 数 如 下 型 号 制 冷 量 输 入 功 率 制 冷 剂 AGS-220WSH 785KW 172.4KW R22 尺寸 mm 长 mm 3460 冷凝器 类 型 干式 壳管 宽mm 1350 冷 却 水 量 m3/h 164.1 高mm 1760 水 压降 kPa 60 蒸发器 类 型 干式 壳管 冷 冻 水 量 m3/h 134.6 水 压降 kPa 85 三、 水 力计 算 1、 冷 却 水 循 环 系 统 水 力计 算 冷 却 水 循 环 系 统 中 的 冷 凝 器 侧水 阻力为 60KPa， 冷 却 塔 盛水 池到 喷嘴的 高差为 2.5m， 水 处 理 器 的 阻力为 20KPa。 冷 却 水 系 统 的 循 环 水 量 G=Φ/(cΔt)=1.2×0.86×785×2/5=324m3/h 对于管 段 1， 选 用管 径为 公称直径 DN250mm 的 钢管 ， 管 道流速为 v=4G/(πd2)=4×324/(3.14×0.252)=1.85m/s 查表得比摩阻R=131Pa/m，管长为2.5m...
