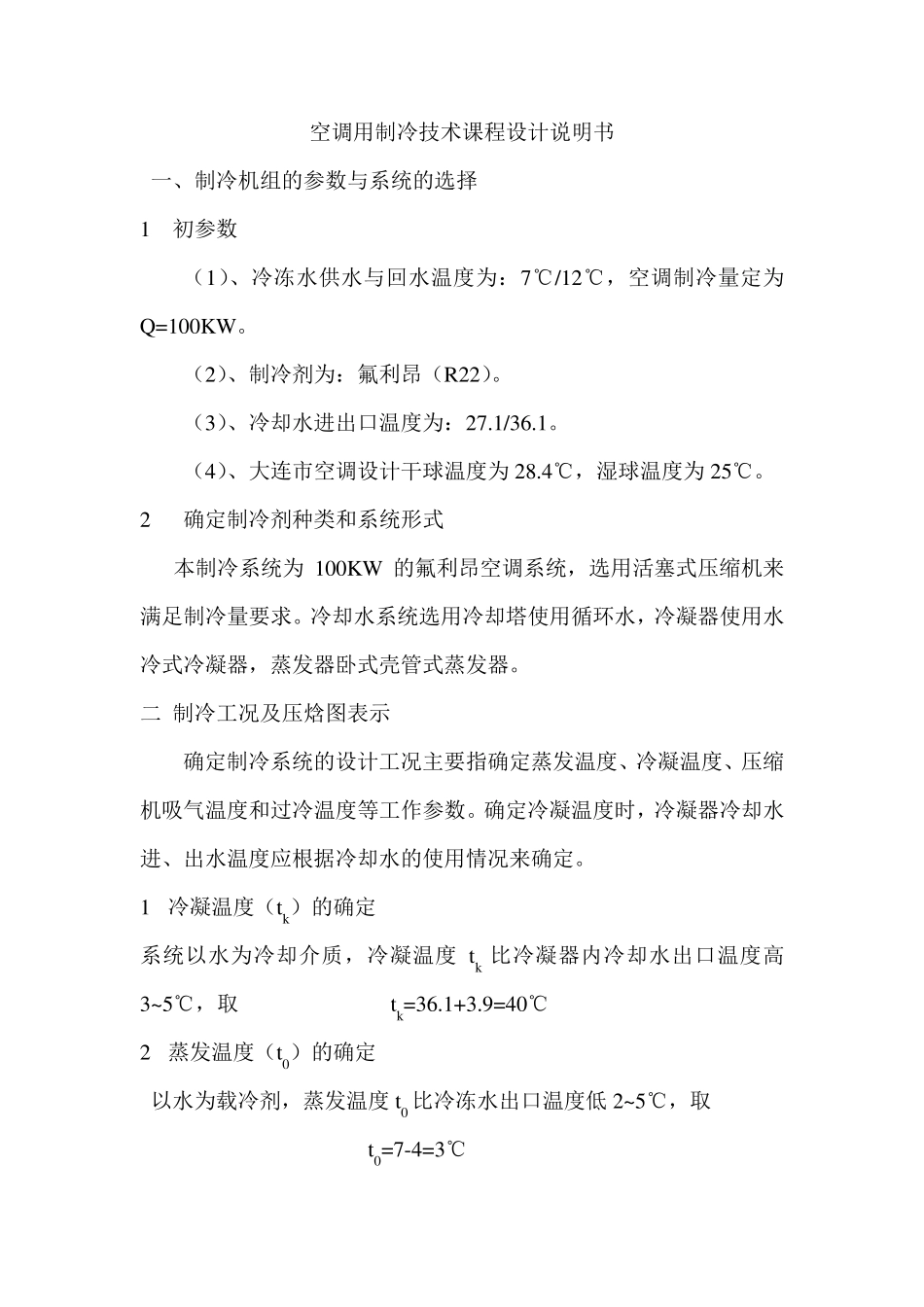

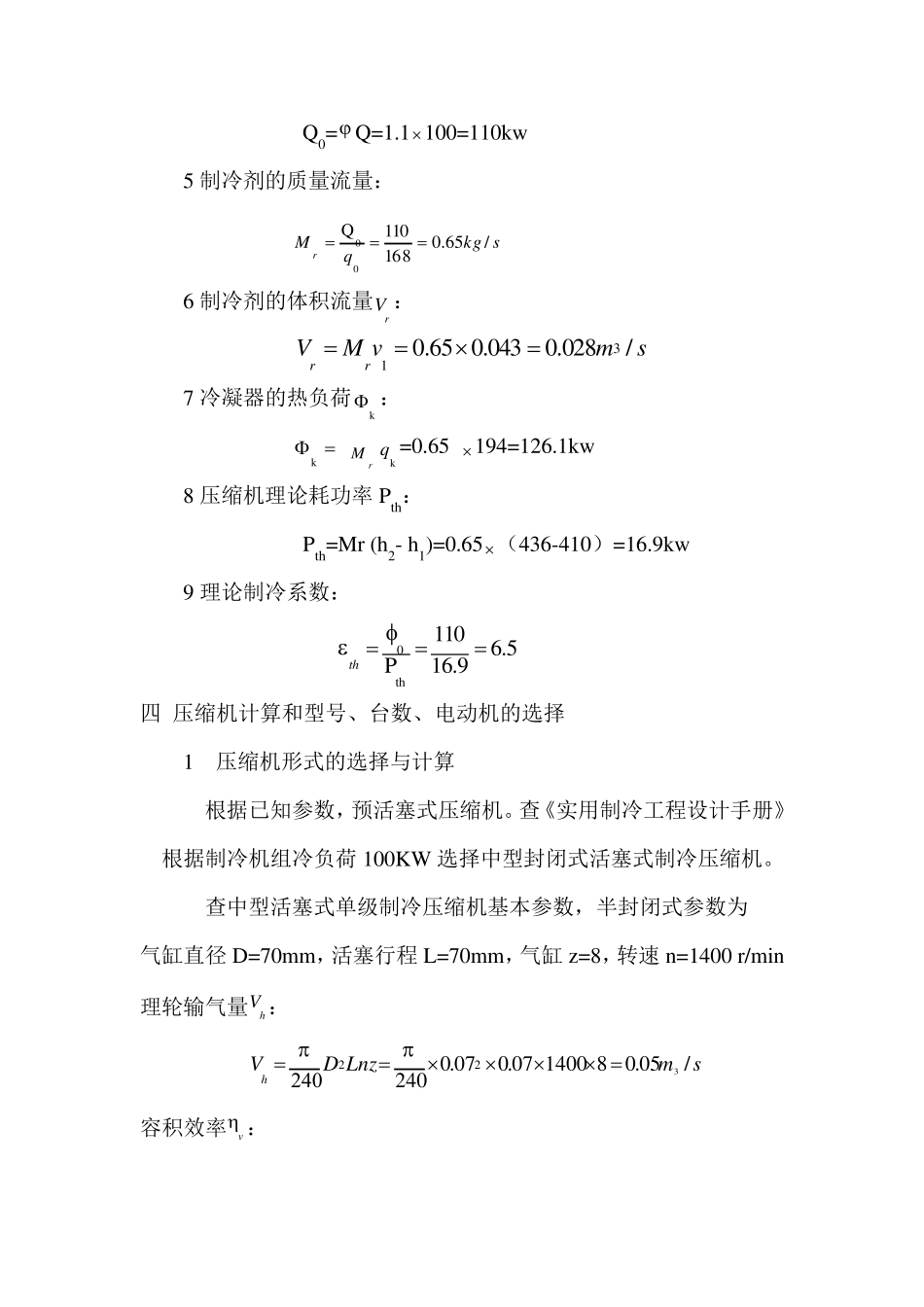

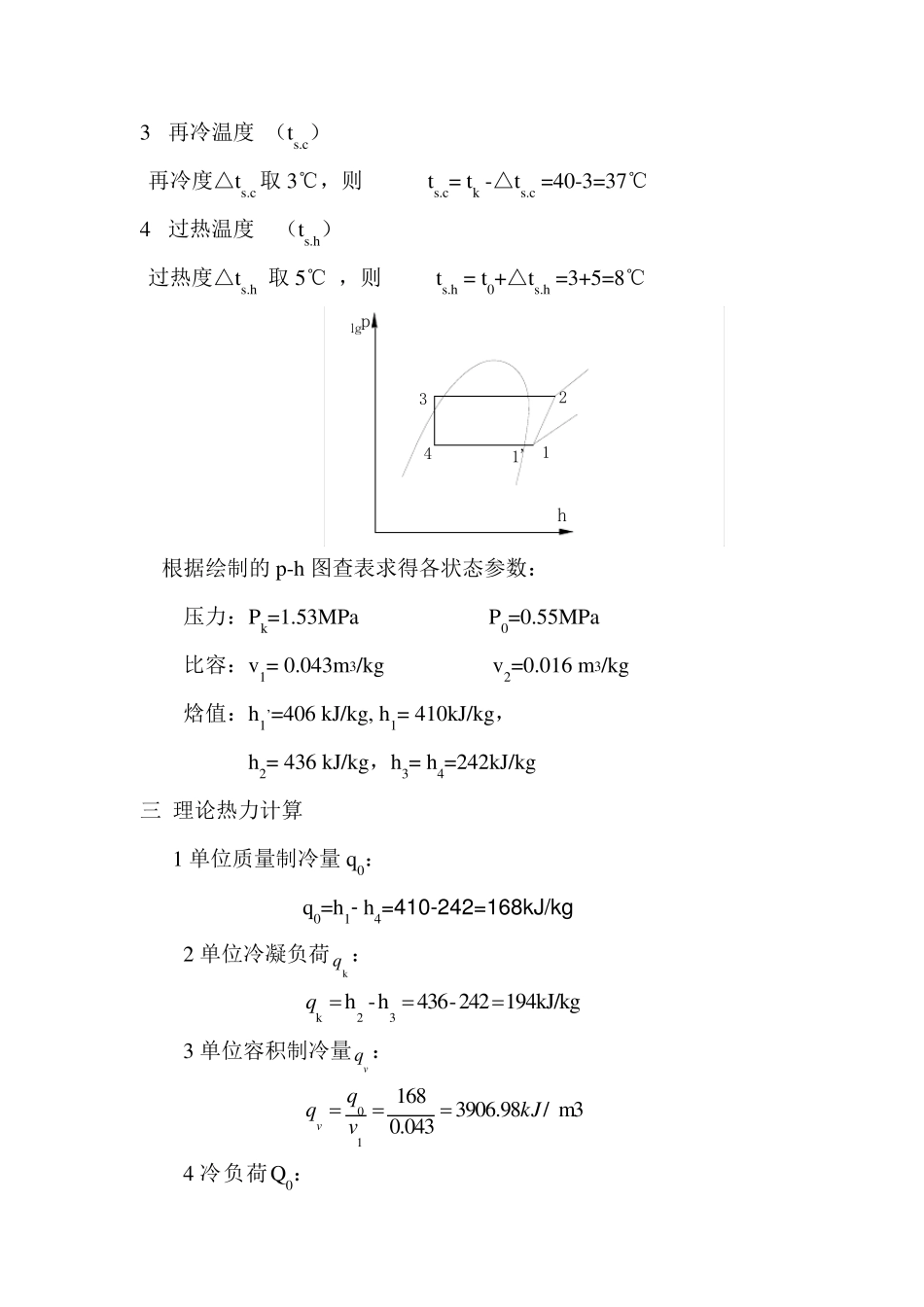

空调用制冷技术课程设计说明书 一、制冷机组的参数与系统的选择 1 初参数 （1）、冷冻水供水与回水温度为：7℃/12℃，空调制冷量定为Q=100KW。 （2）、制冷剂为：氟利昂（R22）。 （3）、冷却水进出口温度为：27.1/36.1。 （4）、大连市空调设计干球温度为28.4℃，湿球温度为25℃。 2 确定制冷剂种类和系统形式 本制冷系统为100KW 的氟利昂空调系统，选用活塞式压缩机来满足制冷量要求。冷却水系统选用冷却塔使用循环水，冷凝器使用水冷式冷凝器，蒸发器卧式壳管式蒸发器。 二 制冷工况及压焓图表示 确定制冷系统的设计工况主要指确定蒸发温度、冷凝温度、压缩机吸气温度和过冷温度等工作参数。确定冷凝温度时，冷凝器冷却水进、出水温度应根据冷却水的使用情况来确定。 1 冷凝温度（tk）的确定 系统以水为冷却介质，冷凝温度tk 比冷凝器内冷却水出口温度高3~ 5℃，取 tk=36.1+3.9=40℃ 2 蒸发温度（t0）的确定 以水为载冷剂，蒸发温度t0 比冷冻水出口温度低 2~ 5℃，取 t0=7-4=3℃ 3 再冷温度 （ts.c） 再冷度△ts.c 取3℃，则 ts.c= tk -△ts.c =40-3=37℃ 4 过热温度 （ts.h） 过热度△ts.h 取5℃ ，则 ts.h = t0+△ts.h =3+5=8℃ 1' 1 234hlgp 根据绘制的 p-h 图查表求得各状态参数： 压力：Pk=1.53MPa P0=0.55MPa 比容：v 1= 0.043m3/kg v 2=0.016 m3/kg 焓值：h1’=406 kJ/kg, h1= 410kJ/kg， h2= 436 kJ/kg，h3= h4=242kJ/kg 三 理论热力计算 1 单位质量制冷量 q0： q0=h1- h4=410-242=168kJ/kg 2 单位冷凝负荷kq ： 194kJ/kg242-436h-h32kq 3 单位容积制冷量vq ： m3 /98.9063043.081610kJvqqv 4 冷负荷Q0： Q0= Q=1.1100=110kw 5 制冷剂的质量流量： skgqMr/56.0816110Q00 6 制冷剂的体积流量rV ： smvMVrr/802.0043.056.031 7 冷凝器的热负荷k ： k rMkq =0.65 194=126.1kw 8 压缩机理论耗功率Pth： Pth=Mr (h2- h1)=0.65（436-410）=16.9kw 9 理论制冷系数： 5.69.61110Pth0 th 四 压缩机计算和型号、台数、电动机的选择 1 压缩机形式的选择与计算 根据已知参数，预活塞式压缩机。查《实用制冷工程设计手册》根据制冷机组冷负荷100KW 选择中型封闭式活塞式制冷压缩机。 查中型活塞式单级制冷压缩机基本参数，半封闭式参数为 气缸直径 D=70mm，活塞行程 ...
