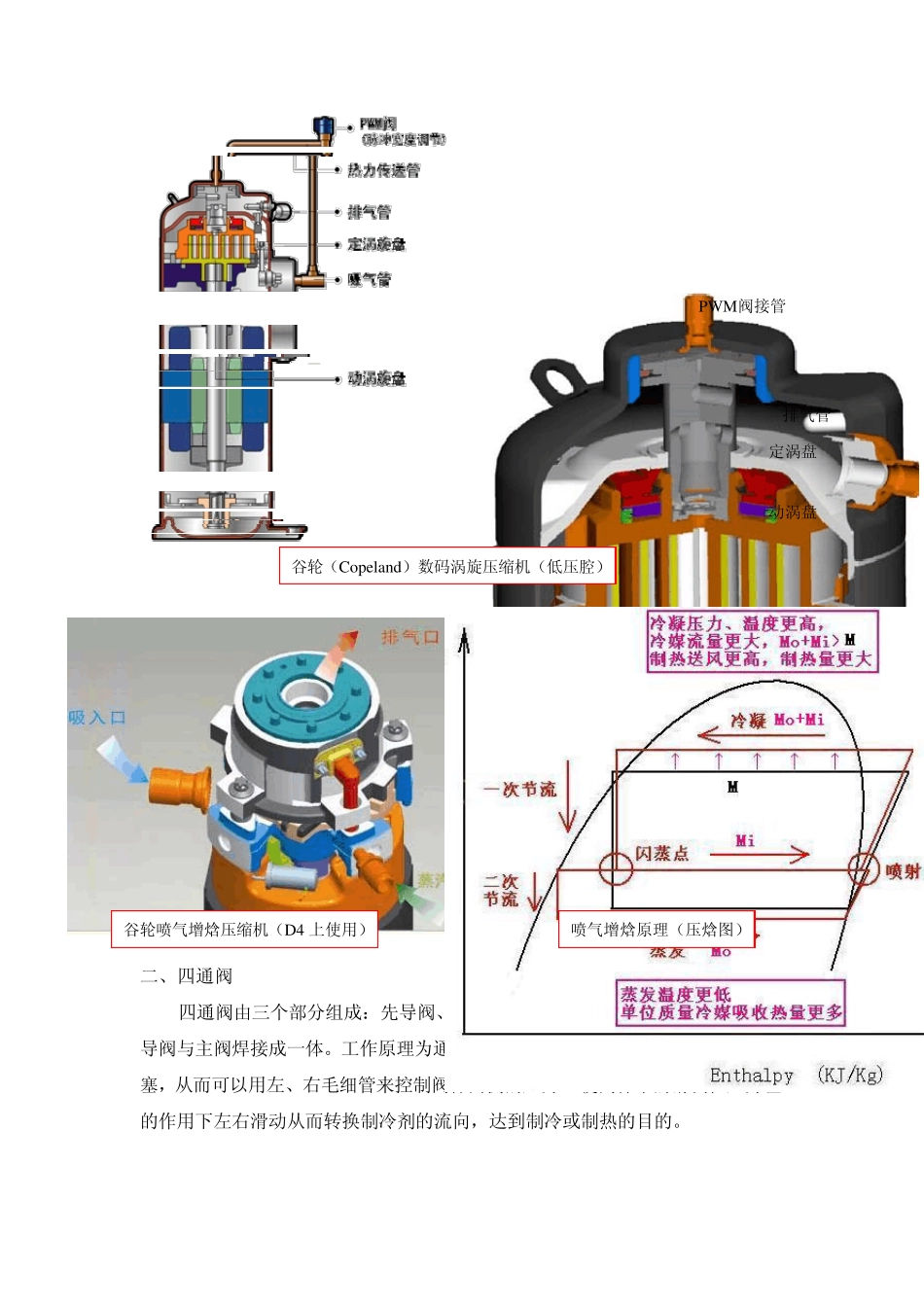

空调系统基本器件介绍 一、压缩机 3HP 以下一般采用转子式压缩机，成本更低；3HP～10HP 一般采用涡旋式压缩机，效率更高。相比较而言： 涡旋压缩机的优点： 1、无往复运动机构，故结构简单、体积小、重量轻、零件少（特别是易损件少），可靠性高； 2、力矩变化小、平衡性高、振动小、运转平稳，故操作简便，易于实现自动化； 3、在其适应的制冷量范围内具有较高的效率； 4、噪音低 涡旋压缩机的缺点： 1、 其运动机件表面多是呈曲面形状，这些曲面的加工及其检验均较复杂，有的还需要专用设备，因此制造成本较高； 2、 其运动机件之间或运动机件与固定机件之间，常以保持一定的运动间隙来达到密封效果，气体通过间隙势必引起泄漏，这就限制了回转式压缩机难以达到较大的压缩比。 止推座 滚 动活 塞 滑 片 汽 缸 下壳 体 主 壳 体 上 壳 体 内置 保护 器 储 液 器 主 副 轴 承 消 音器 曲轴 电 机转子 电 机定子组 件 转子式压缩机涡旋式压缩机 涡旋式压缩机一般可分为高压腔和低压腔两种，其优缺点分别如下： 对比 高压腔涡旋式压缩机 低压腔涡旋式压缩机 优点 具有较大的排气缓冲容积, 振动小, 输气均匀 吸气预热小﹑容积效率高(直接吸气) 润滑得到可靠保证(可以采用压力供油润滑) 压缩机中可以有较多的润滑油起良好的润滑﹑冷却及液体阻塞作用 直接吸气不存在液体制冷剂对润滑油膜的破坏作用 承受轴向气体力的能力较好,螺钉只起紧固作用 吸气段具有较大的缓冲容积 电机的工作环境较好(低温﹑低压) 壳体大部分低压,气密性及受力较好 抗液击的能力较强，对进入管道中的异物﹑杂质抵抗能力较强 缺点 z 较小的吸气缓冲容积,吸气消音效果较差 z 抗液击的能力较差 z 高压壳体对气密性及强度要求较高 z 电机工作环境恶劣，直接吸气容易因杂质﹑异物损坏压缩机 z 较强的吸气预热造成容积效率下降 z 较小的排气缓冲容积,噪音﹑振动较大 z 压缩机中油量必须严格控制,润滑密封效果较差 z 液体制冷剂有可能破坏润滑油膜,造成轴承润滑恶化 z 壳体内高﹑低压腔的存在，增加了密封的难度 日立高压腔交流变频压缩机 排气管回气管 内置过流保护器压差供油管定涡盘 动涡盘 电机 日立高压腔直流变频压缩机 压差供油管内置过流保护器排气管回气管 定涡盘 动涡盘 电机 二、四通阀 四通阀由三个部分组成：先导阀、主阀和电...
