窑炉烟气脱硫项目方案

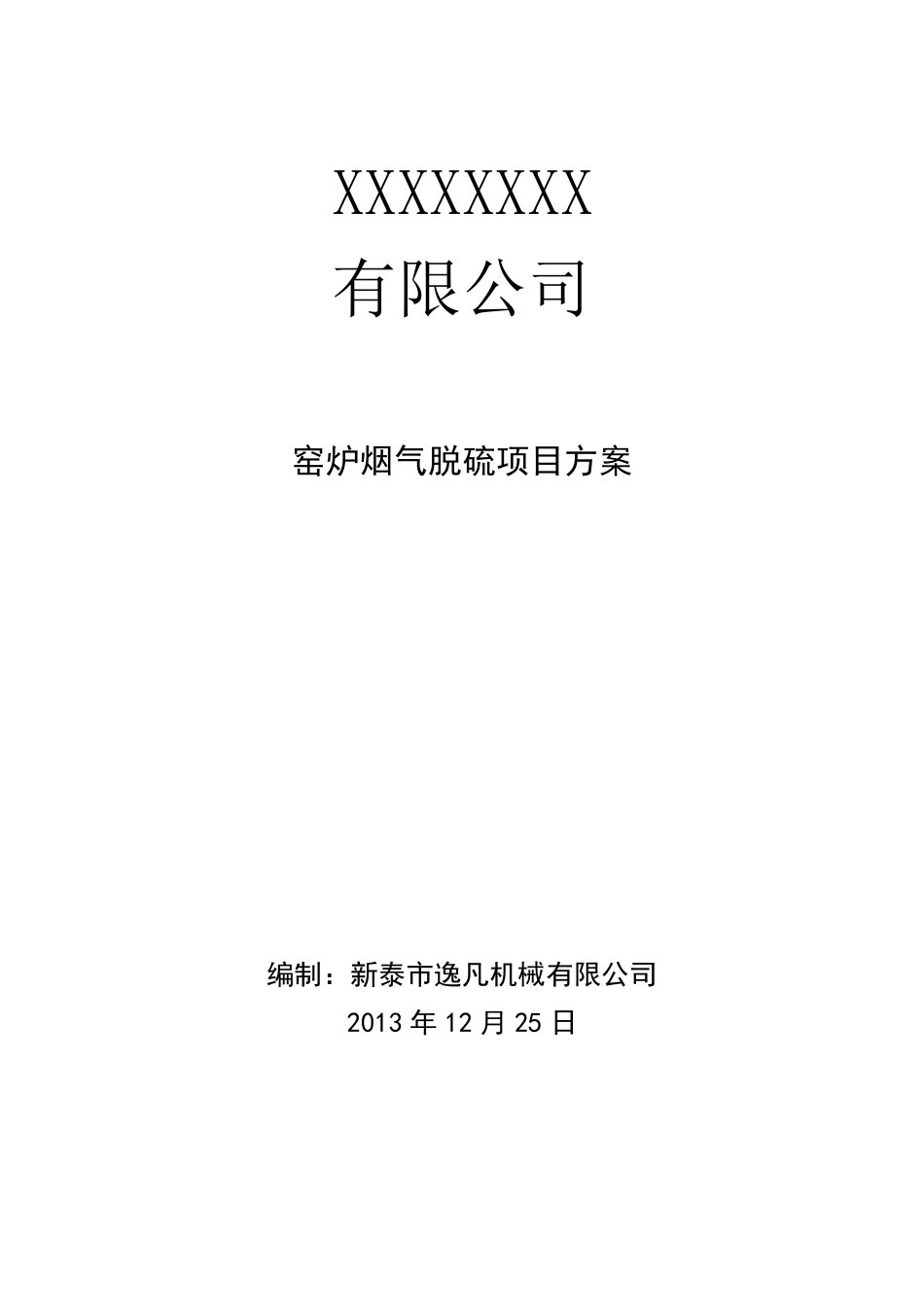

窑炉烟气脱硫项目方案_第1页
1/14

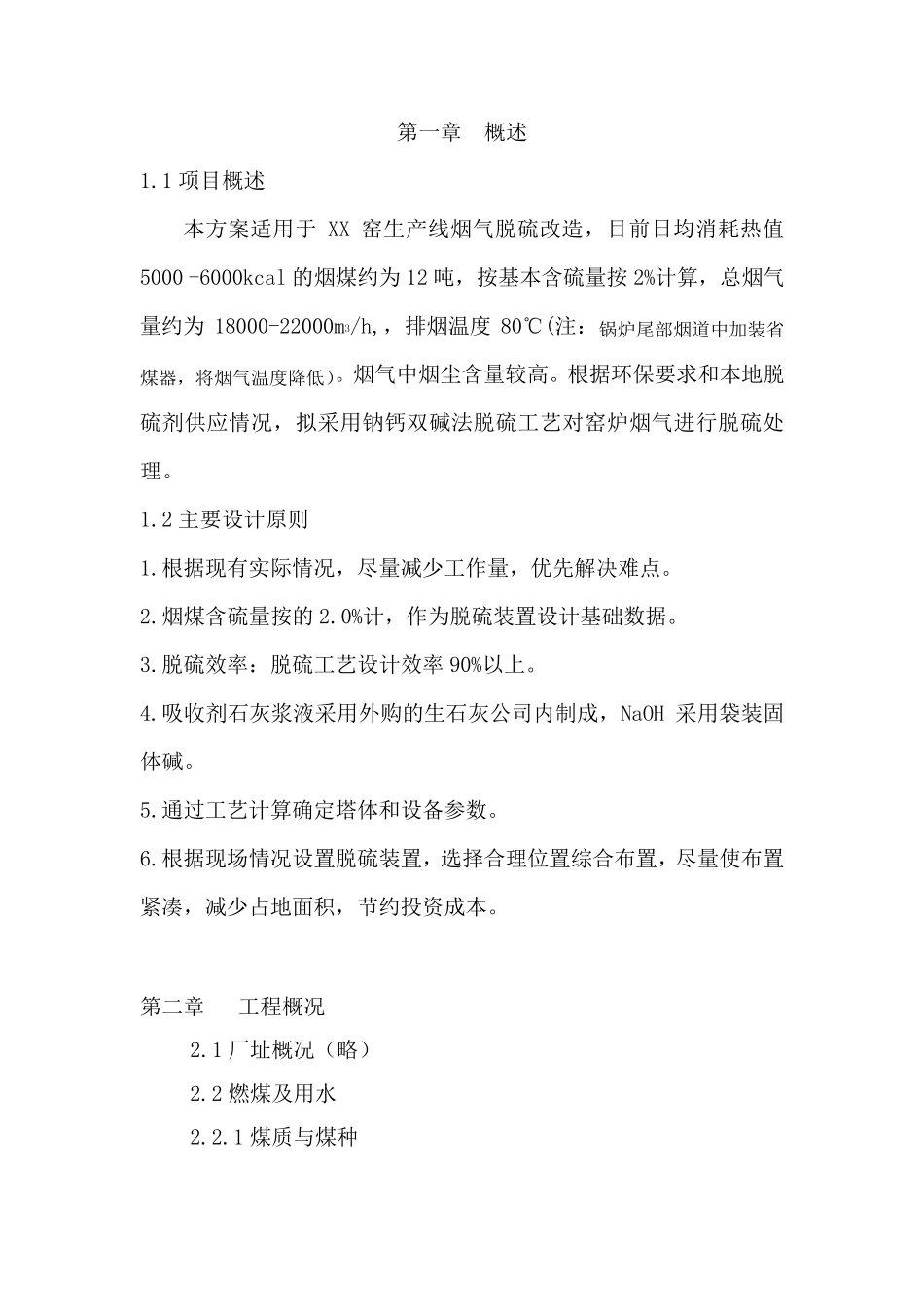

窑炉烟气脱硫项目方案_第2页
2/14

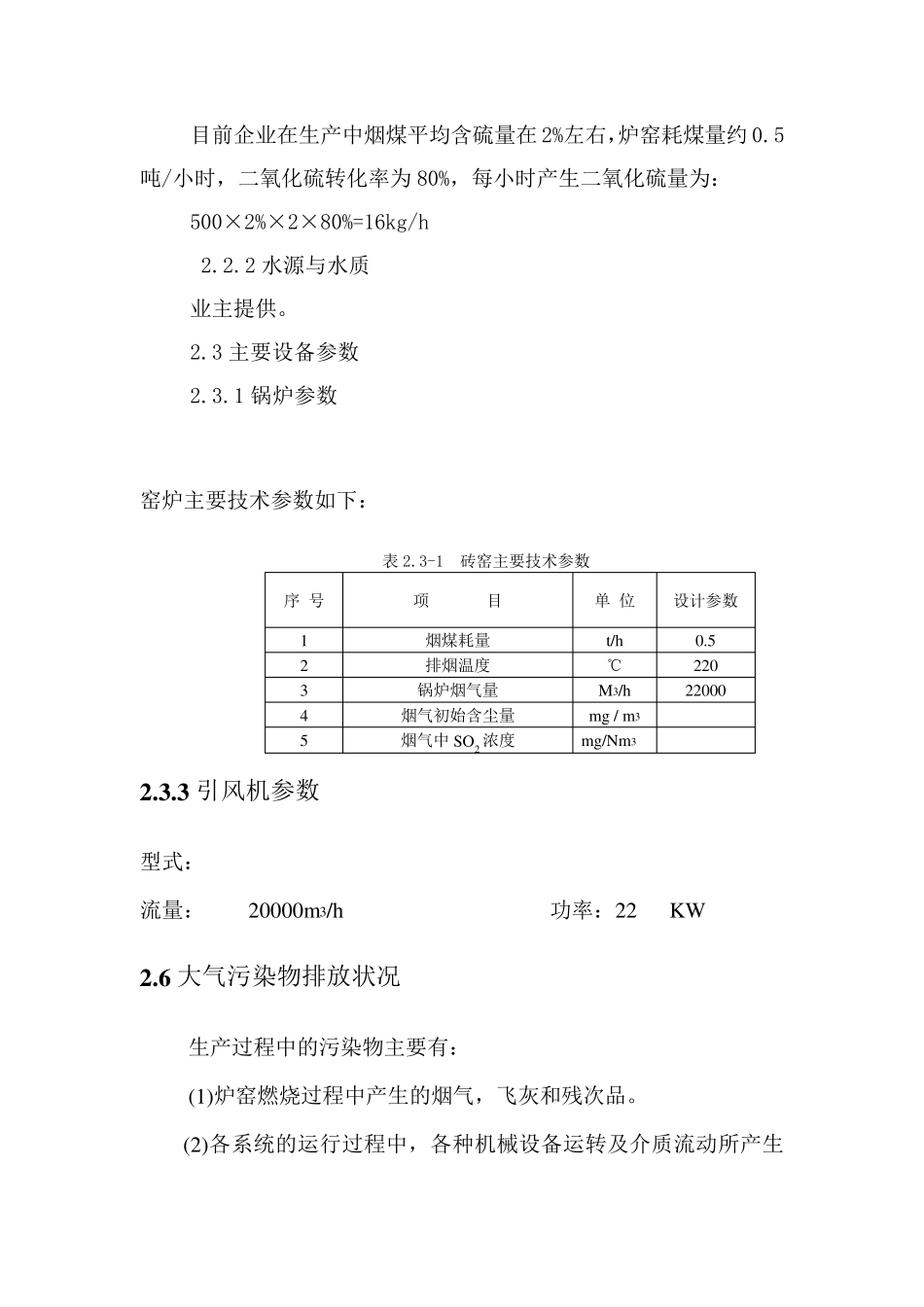

窑炉烟气脱硫项目方案_第3页
3/14
XXXXXXXX 有限公司 窑炉烟气脱硫项目方案 编制:新泰市逸凡机械有限公司 2013 年 12 月 25 日 第一章 概述 1.1 项目概述 本方案适用于XX 窑生产线烟气脱硫改造,目前日均消耗热值5000 -6000kcal 的烟煤约为12 吨,按基本含硫量按2%计算,总烟气量约为18000-22000m3/h,,排烟温度80℃(注:锅炉尾部烟道中加装省煤器,将烟气温度降低)。烟气中烟尘含量较高。根据环保要求和本地脱硫剂供应情况,拟采用钠钙双碱法脱硫工艺对窑炉烟气进行脱硫处理。 1.2 主要设计原则 1.根据现有实际情况,尽量减少工作量,优先解决难点。 2.烟煤含硫量按的2.0%计,作为脱硫装置设计基础数据。 3.脱硫效率:脱硫工艺设计效率 90%以上。 4.吸收剂石灰浆液采用外购的生石灰公司内制成,NaOH 采用袋装固体碱。 5.通过工艺计算确定塔体和设备参数。 6.根据现场情况设置脱硫装置,选择合理位置综合布置,尽量使布置紧凑,减少占地面积,节约投资成本。 第二章 工程概况 2.1 厂 址 概况( 略 ) 2.2 燃 煤及 用水 2.2.1 煤质 与 煤种 目前企业在生产中烟煤平均含硫量在2%左右,炉窑耗煤量约0.5吨/小时,二氧化硫转化率为80%,每小时产生二氧化硫量为: 500×2%×2×80%=16kg/h 2.2.2 水源与水质 业主提供。 2.3 主要设备参数 2.3.1 锅炉参数 窑炉主要技术参数如下: 表 2.3-1 砖窑主要技术参数 序 号 项 目 单 位 设计参数 1 烟煤耗量 t/h 0.5 2 排烟温度 ℃ 220 3 锅炉烟气量 M3/h 22000 4 烟气初始含尘量 mg / m3 5 烟气中SO2 浓度 mg/Nm3 2 .3 .3 引风机参数 型式: 流量: 20000m3/h 功率:22 KW 2 .6 大气污染物排放状况 生产过程中的污染物主要有: (1)炉窑燃烧过程中产生的烟气,飞灰和残次品。 (2)各系统的运行过程中,各种机械设备运转及介质流动所产生的噪声。因此对环境的影响主要表现在废气、废渣及噪声。 第三章 脱硫工艺原理 3 .1 双碱法脱硫工艺原理 本项目采用成熟的钠钙双碱法脱硫工艺进行脱硫设计。 双碱法湿法工艺是以钠碱为脱硫剂,用钙碱再生的脱硫工艺,该工艺系统简单,适应性好,脱硫效率高,其主要脱硫机理具体反应如下: 系统启动阶段,脱硫塔内吸收液中加入氢氧化钠,发生如下反应: 首先二氧化硫融入吸收液中: SO2+H2O=H2SO3 (1) 生成的亚硫酸再与吸收液中加入的氢氧化钠进行中和反应: 2NaOH+ H2SO3=Na2SO3+2H2O (2...
