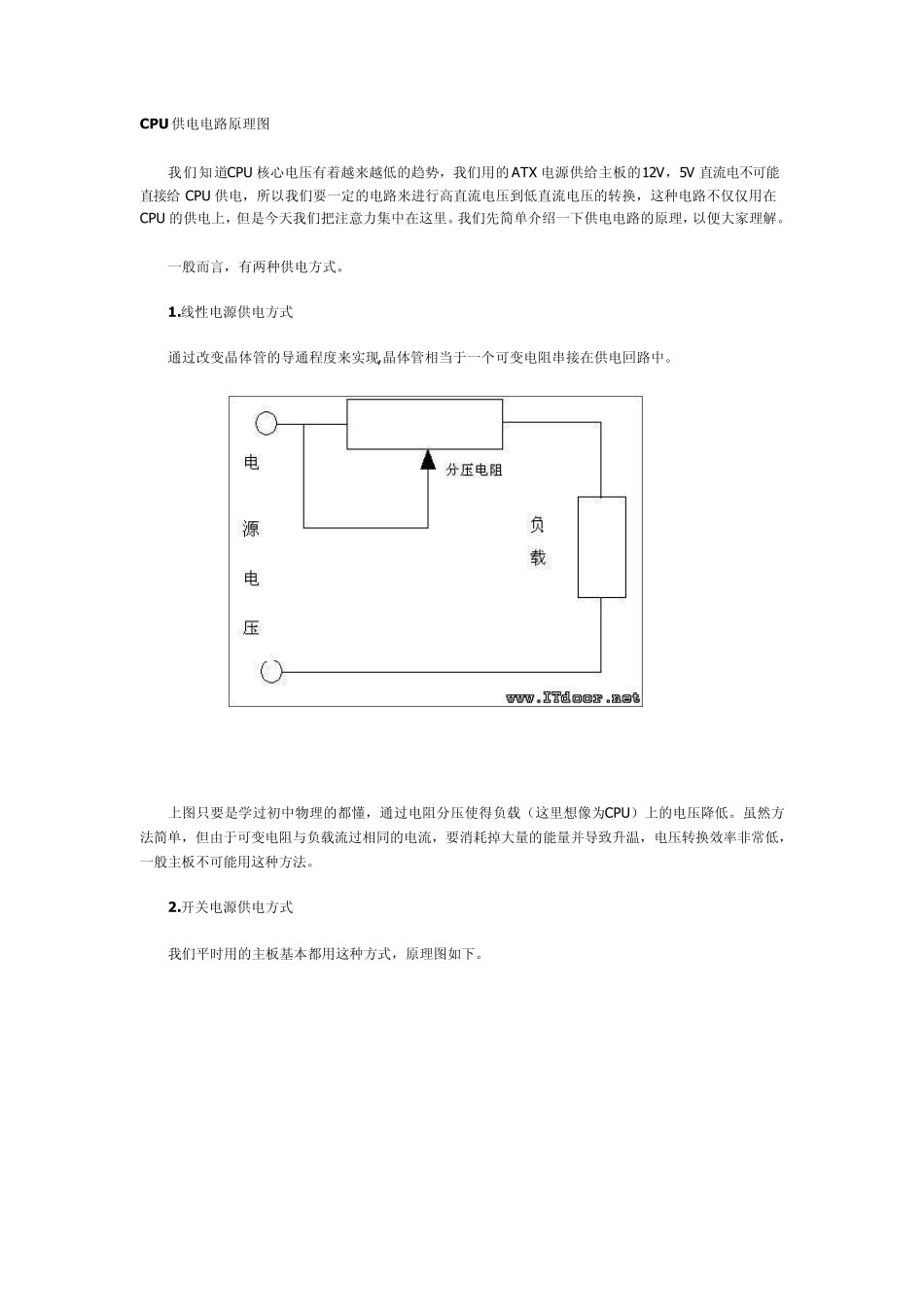

笔记本电脑CPU供电电路原理图_第1页
1/7
笔记本电脑CPU供电电路原理图_第2页
2/7
笔记本电脑CPU供电电路原理图_第3页
3/7
CPU 供电电路原理图 我们知道CPU 核心电压有着越来越低的趋势,我们用的ATX 电源供给主板的12V,5V 直流电不可能直接给CPU 供电,所以我们要一定的电路来进行高直流电压到低直流电压的转换,这种电路不仅仅用在CPU 的供电上,但是今天我们把注意力集中在这里。我们先简单介绍一下供电电路的原理,以便大家理解。 一般而言,有两种供电方式。 1.线性电源供电方式 通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。 上图只要是学过初中物理的都懂,通过电阻分压使得负载(这里想像为CPU)上的电压降低。虽然方法简单,但由于可变电阻与负载流过相同的电流,要消耗掉大量的能量并导致升温,电压转换效率非常低,一般主板不可能用这种方法。 2.开关电源供电方式 我们平时用的主板基本都用这种方式,原理图如下。 其工作原理比刚刚的电路复杂很多,笔者只能简单说说:ATX供给的12V 电通过第一级LC 电路滤波(图上L1,C1 组成),送到两个场效应管和PWM 控制芯片组成的电路,两个场效应管在PWM 控制芯片的控制下轮流导通,提供如图所示的波形,然后经过第二级LC 电路滤波形成所需要的电压了。 上图中的电路就是我们说的“单相”供电电路,使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM 控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。强调这些元器件是为了后文辨认几相供电做准备。 由于场效应管工作在开关状态,导通时的内阻和截止时的漏电流都较小,所以自身耗电量很小,避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。 多相供电的引入 单相供电一般能提供最大25A 的电流,而现今常用的处理器早已超过了这个数字,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。 上图就是一个两相供电的示意图,其实就是两个单相电路的并联,因此它可以提供 双倍的电流。 三相供电当然就是三个单相电路并联而成的,因此可以提供三倍的电流。上图是一个典型的三相供电电路,读者抓住本质的话,就可以看到此图和上面图片的一致。 区分两相和三相 有些用户很关心怎么从主板上看出到底是两相还是三相供电。一般的读者可能会说通过在 CPU 插槽附近的供电电路有多少电感线圈来判断。这种说法有它的道理,但不太全面。笔者这里提供更加合理的方法供大家借鉴。 1 .根据元器件的数量来分辨 首先我们要找到主板CPU ...
