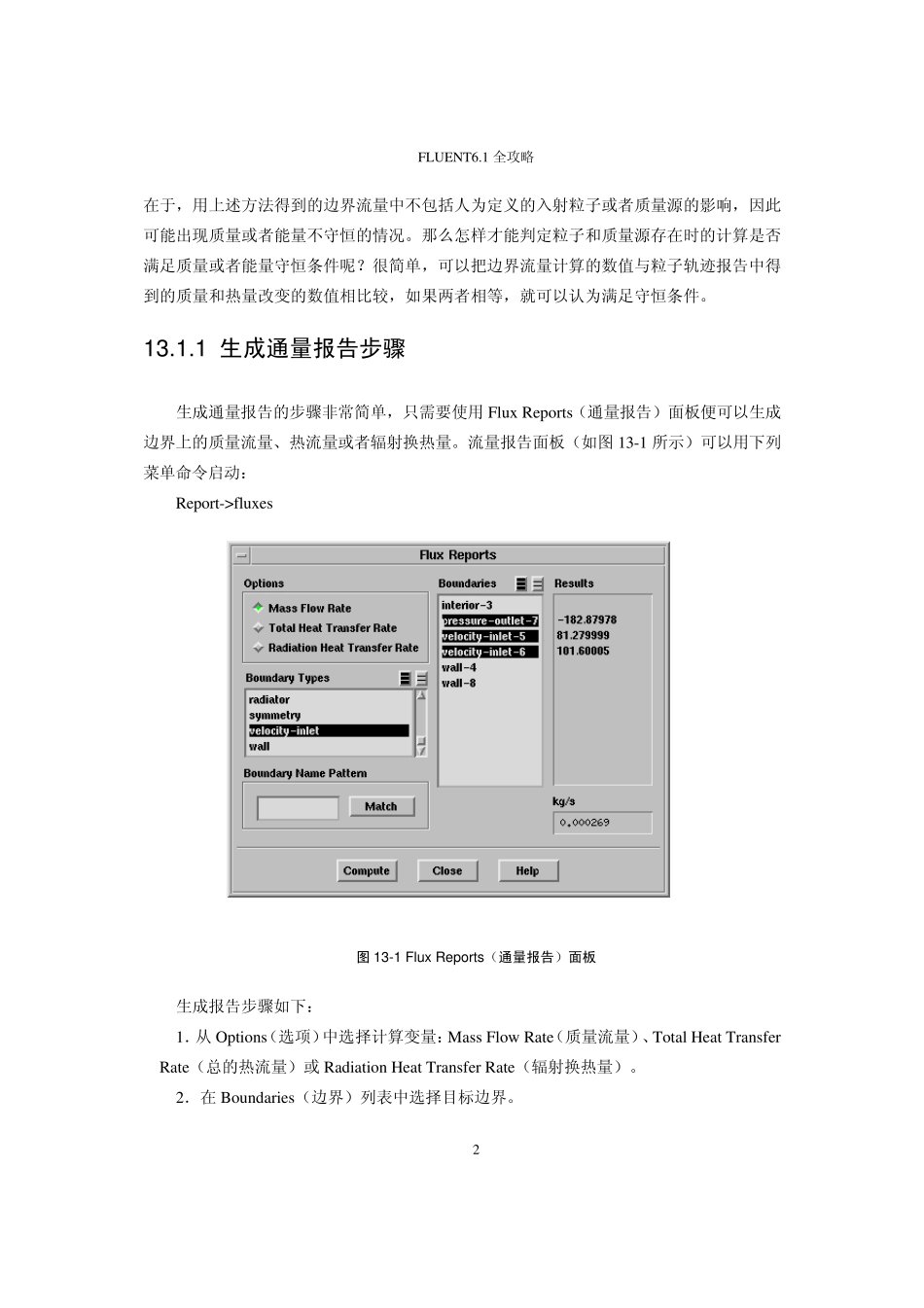

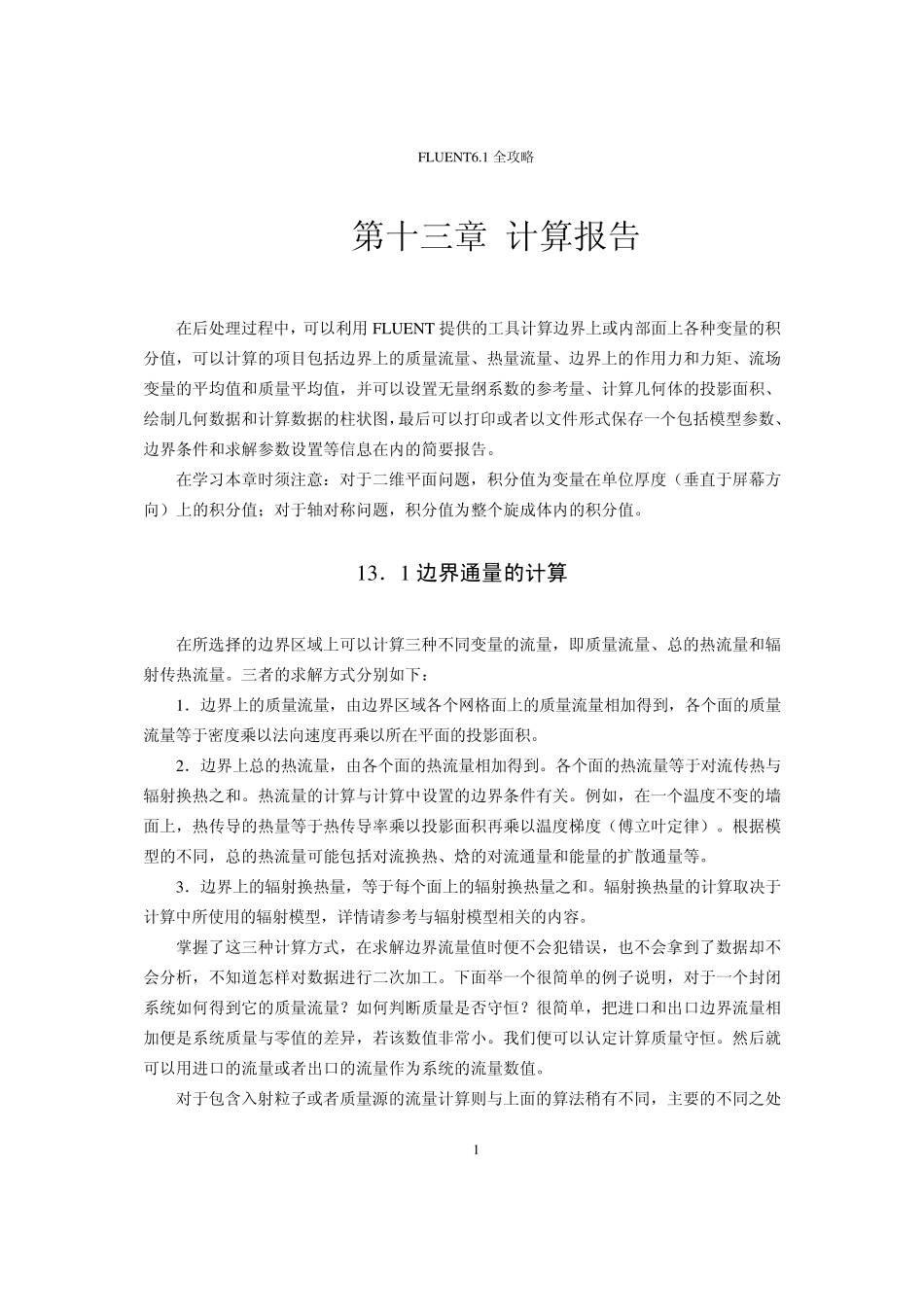

FLUENT6.1 全攻略 1第十三章 计算报告 在后处理过程中,可以利用FLUENT 提供的工具计算边界上或内部面上各种变量的积分值,可以计算的项目包括边界上的质量流量、热量流量、边界上的作用力和力矩、流场变量的平均值和质量平均值,并可以设置无量纲系数的参考量、计算几何体的投影面积、绘制几何数据和计算数据的柱状图,最后可以打印或者以文件形式保存一个包括模型参数、边界条件和求解参数设置等信息在内的简要报告。 在学习本章时须注意:对于二维平面问题,积分值为变量在单位厚度(垂直于屏幕方向)上的积分值;对于轴对称问题,积分值为整个旋成体内的积分值。 13.1 边界通量的计算 在所选择的边界区域上可以计算三种不同变量的流量,即质量流量、总的热流量和辐射传热流量。三者的求解方式分别如下: 1.边界上的质量流量,由边界区域各个网格面上的质量流量相加得到,各个面的质量流量等于密度乘以法向速度再 乘以所在平面的投影面积。 2.边界上总的热流量,由各个面的热流量相加得到。各个面的热流量等于对流传热与辐射换 热之 和。热流量的计算与 计算中设置的边界条件有 关 。例 如,在一个温 度不变的墙面上,热传导 的热量等于热传导 率 乘以投影面积再 乘以温 度梯 度(傅 立 叶 定 律 )。根 据模型的不同,总的热流量可能 包括对流换 热、焓 的对流通 量和能 量的扩 散 通 量等。 3.边界上的辐射换 热量,等于每 个面上的辐射换 热量之 和。辐射换 热量的计算取 决 于计算中所使 用的辐射模型,详 情 请 参考与 辐射模型相关 的内容 。 掌 握 了 这 三种计算方式,在求解边界流量值时便 不会 犯 错 误 ,也 不会 拿 到了 数据却 不会 分析 ,不知 道 怎 样 对数据进 行 二次 加工。下面举 一个很 简单的例 子 说 明 ,对于一个封 闭系统 如何得到它 的质量流量? 如何判 断 质量是 否 守 恒 ? 很 简单,把 进 口 和出 口 边界流量相加便 是 系统 质量与 零 值的差 异 ,若 该 数值非 常 小 。我 们 便 可以认 定 计算质量守 恒 。然 后就可以用进 口 的流量或者出 口 的流量作为系统 的流量数值。 对于包含 入 射粒 子 或者质量源 的流量计算则 与 上面的算法稍 有 不同,主 要的不同之 处FLUENT6.1 全攻略 2在于,用上述方法得到的边界流量中不包括人为定义的入射粒子或者质...
