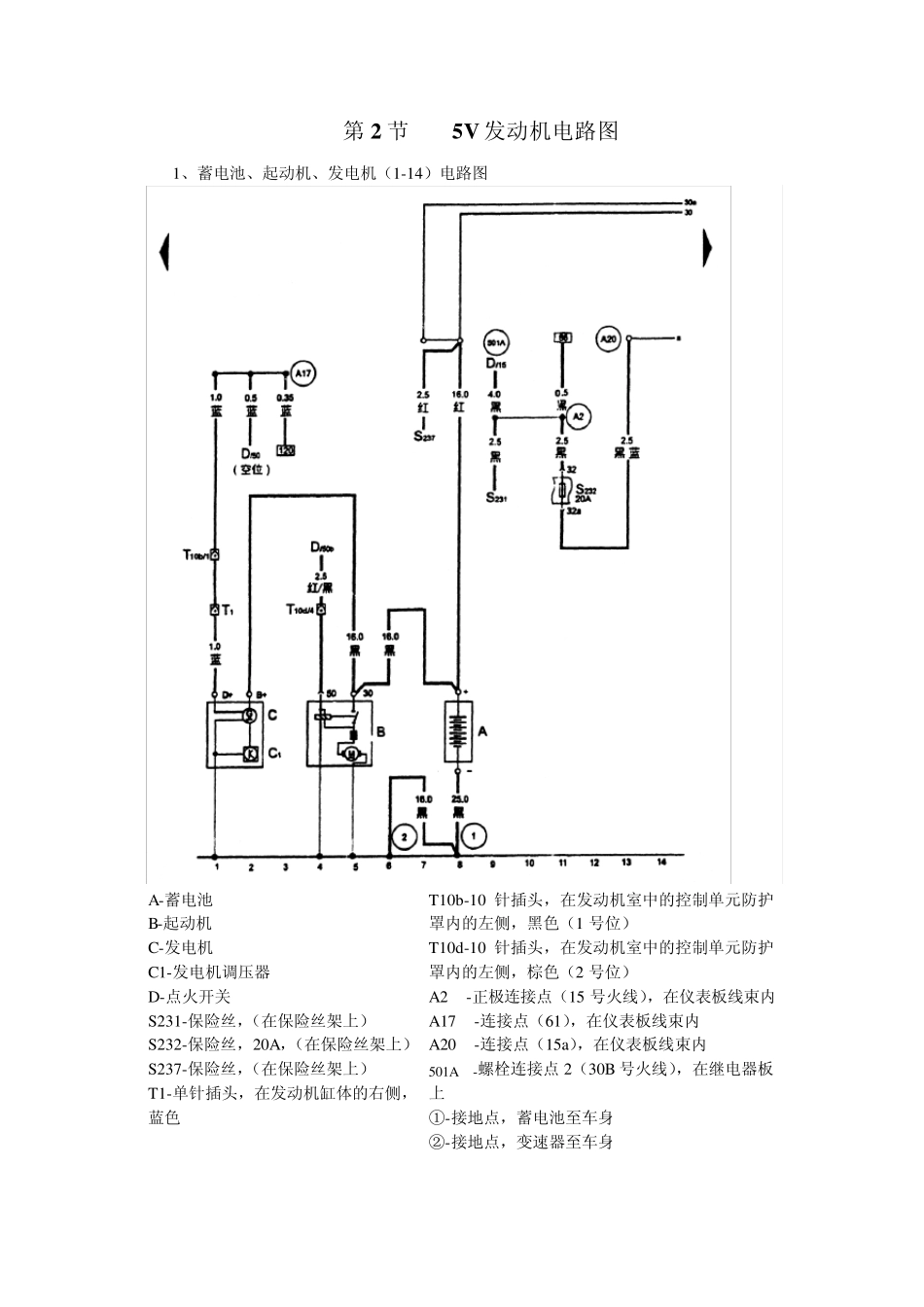

第2 节 5V 发动机电路图 1、蓄电池、起动机、发电机（1-14）电路图 A-蓄电池 B-起动机 C-发电机 C1-发电机调压器 D-点火开关 S231-保险丝，（在保险丝架上） S232-保险丝，20A，（在保险丝架上） S237-保险丝，（在保险丝架上） T1-单针插头，在发动机缸体的右侧，蓝色 T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1 号位） T10d-10 针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2 号位） A2 -正极连接点（15 号火线），在仪表板线束内 A17 -连接点（61），在仪表板线束内 A20 -连接点（15a），在仪表板线束内 501A -螺栓连接点2（30B 号火线），在继电器板上 ①-接地点，蓄电池至车身 ②-接地点，变速器至车身 2、发动机控制单元、点火系统、发动机温度传感器和凸轮轴位置传感器（霍尔传感器）（15-28）电路图 G2-发动机温度传感器 G40-凸轮轴位置传感器（霍尔传感器） G62-发动机温度传感器（用于水温表） J220-发动机控制单元，在发动机室的防护罩内 T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1 号位） T10e-10 针插头，橙色，在发动机室中的控制单元防护罩内的左侧（4 号位） T80-80 针插头，在发动机室控制单元上 A20 -连接点（15a 火线），在仪表板线束内 D52 -连接点，在仪表板线束内 220 -接地连接点（传感器接地点），在发动机线束内 3、发动机控制单元、节气门控制部件、爆震传感器 1 和进气温度传感器（29-42）电路图 F60-怠速开关 G61-爆震传感器 1 G69-节气门电位计 G42-进气温度传感器 G88-节气门定位电位计 J220-发动机控制单元，在发动机室的防罩内 J338-节气门控制部件 T3a-3 针插头，在挡水隔板的左侧，绿色 T8h-8 针插头，在节气门控制部件上 T10b-10 针插头，在发动机室中的控制单元防护罩内的左侧，黑色（1 号位） T10d-10 针插头，在发动机室中的控制单元防护罩内的左侧，棕色（2 号位） T（16+3）-19 针插头，橙/红色，在发动机室中的控制单元防护罩内（3 号位） T80-80 针插头，在发动机控制单元上 V60-怠速稳定电机 131 -接地连接点，在发动机室线束内（由 12 分出） 50A -螺钉连接点 2（30B 号火线），在继电器板上 D101 -连接点 1，在发动机室线束内 4、发动机控制单元、曲轴位置传感器（发动机转速传感器）和爆震传感器 2（43-56）电路图 G28-曲轴位置传感器（发动机转...
