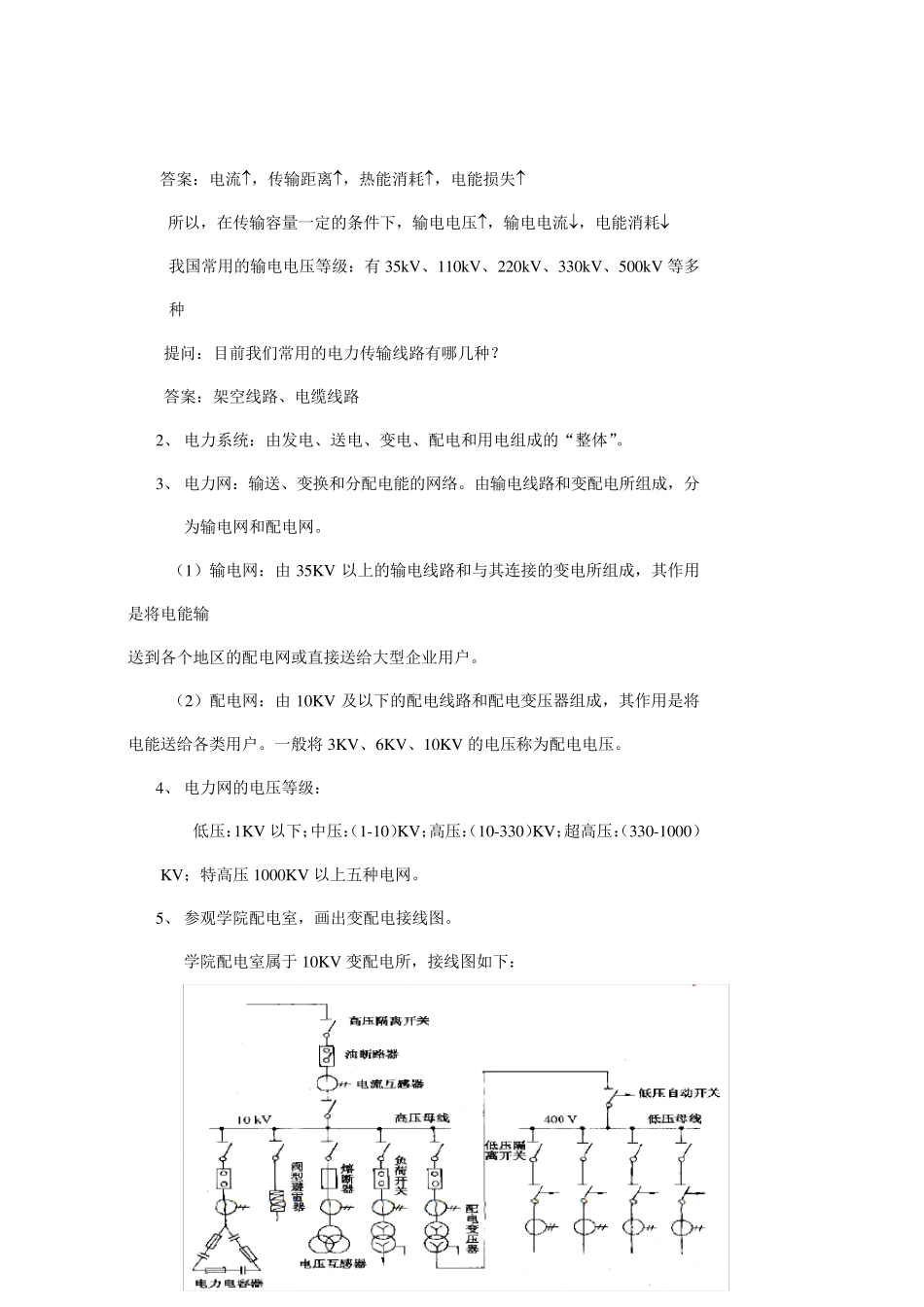

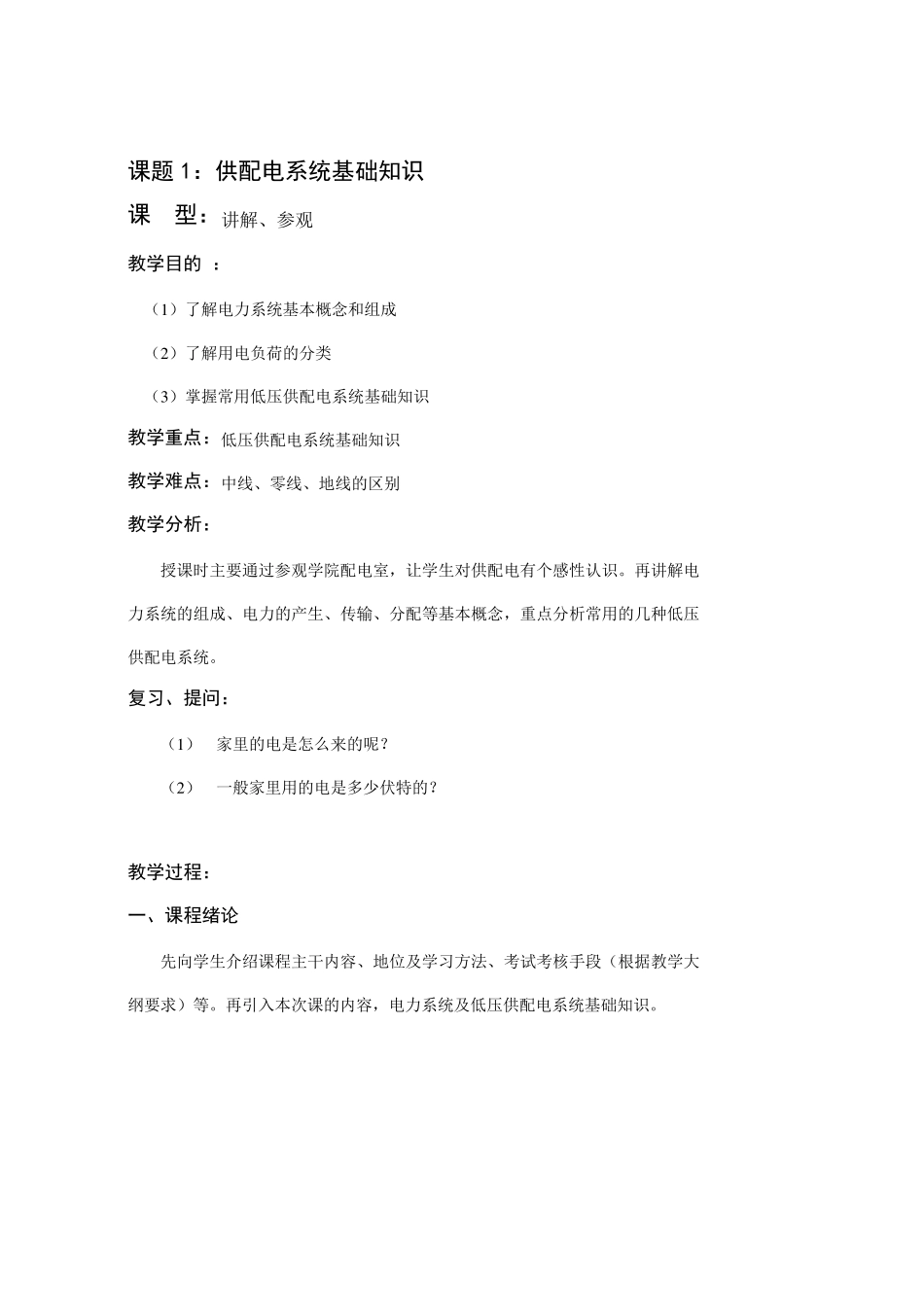

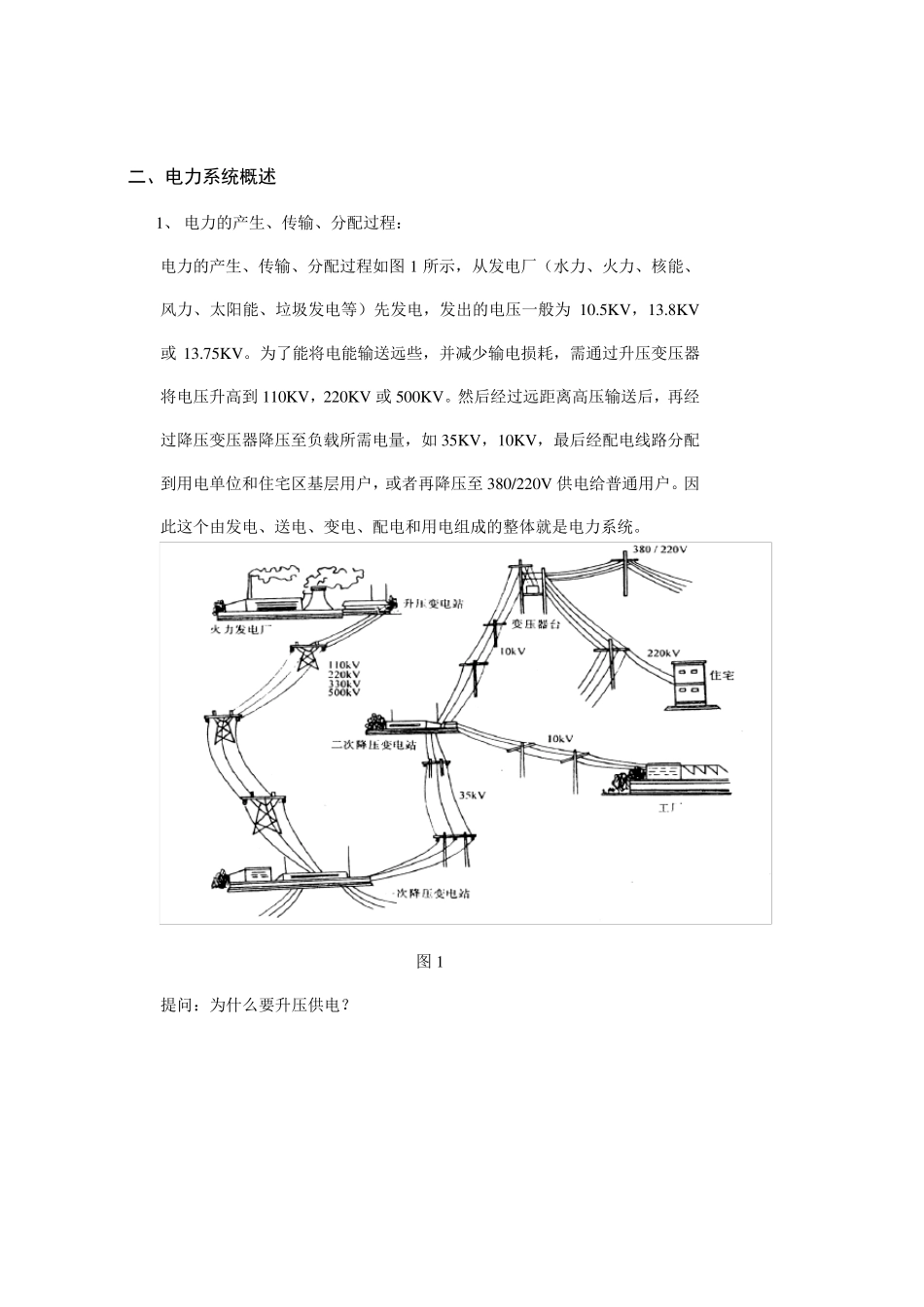

课题1：供配电系统基础知识 课 型：讲解、参观 教学目的 ： （1 ）了解电力系统基本概念和组成 （2 ）了解用电负荷的分类 （3 ）掌握常用低压供配电系统基础知识 教学重点：低压供配电系统基础知识 教学难点：中线、零线、地线的区别 教学分析： 授课时主要通过参观学院配电室，让学生对供配电有个感性认识。再讲解电力系统的组成、电力的产生、传输、分配等基本概念，重点分析常用的几种低压供配电系统。 复习、提问： （1 ） 家里的电是怎么来的呢？ （2 ） 一般家里用的电是多少伏特的？ 教学过程： 一、课程绪论 先向学生介绍课程主干内容、地位及学习方法、考试考核手段（根据教学大纲要求）等。再引入本次课的内容，电力系统及低压供配电系统基础知识。 二、电力系统概述 1、 电力的产生、传输、分配过程： 电力的产生、传输、分配过程如图 1 所示，从发电厂（水力、火力、核能、风力、太阳能、垃圾发电等）先发电，发出的电压一般为 10.5K V ，13.8K V或 13.75K V 。为了能将电能输送远些，并减少输电损耗，需通过升压变压器将电压升高到 110K V ，220K V 或 500K V 。然后经过远距离高压输送后，再经过降压变压器降压至负载所需电量，如 35K V ，10K V ，最后经配电线路分配到用电单位和住宅区基层用户，或者再降压至 380/220V 供电给普通用户。因此这个由发电、送电、变电、配电和用电组成的整体就是电力系统。 图 1 提问：为什么要升压供电？ 答案：电流，传输距离，热能消耗，电能损失 所以，在传输容量一定的条件下，输电电压，输电电流，电能消耗 我国常用的输电电压等级：有35kV、110kV、220kV、330kV、500kV 等多种 提问：目前我们常用的电力传输线路有哪几种？ 答案：架空线路、电缆线路 2、 电力系统：由发电、送电、变电、配电和用电组成的“整体”。 3、 电力网：输送、变换和分配电能的网络。由输电线路和变配电所组成，分为输电网和配电网。 （1）输电网：由35KV 以上的输电线路和与其连接的变电所组成，其作用是将电能输 送到各个地区的配电网或直接送给大型企业用户。 （2）配电网：由10KV 及以下的配电线路和配电变压器组成，其作用是将电能送给各类用户。一般将 3KV、6KV、10KV 的电压称为配电电压。 4、 电力网的电压等级： 低压：1KV 以下；中压：（1-10）KV；高压：（10-330）KV；超高压：（330-1000）KV；特高压1000KV ...
