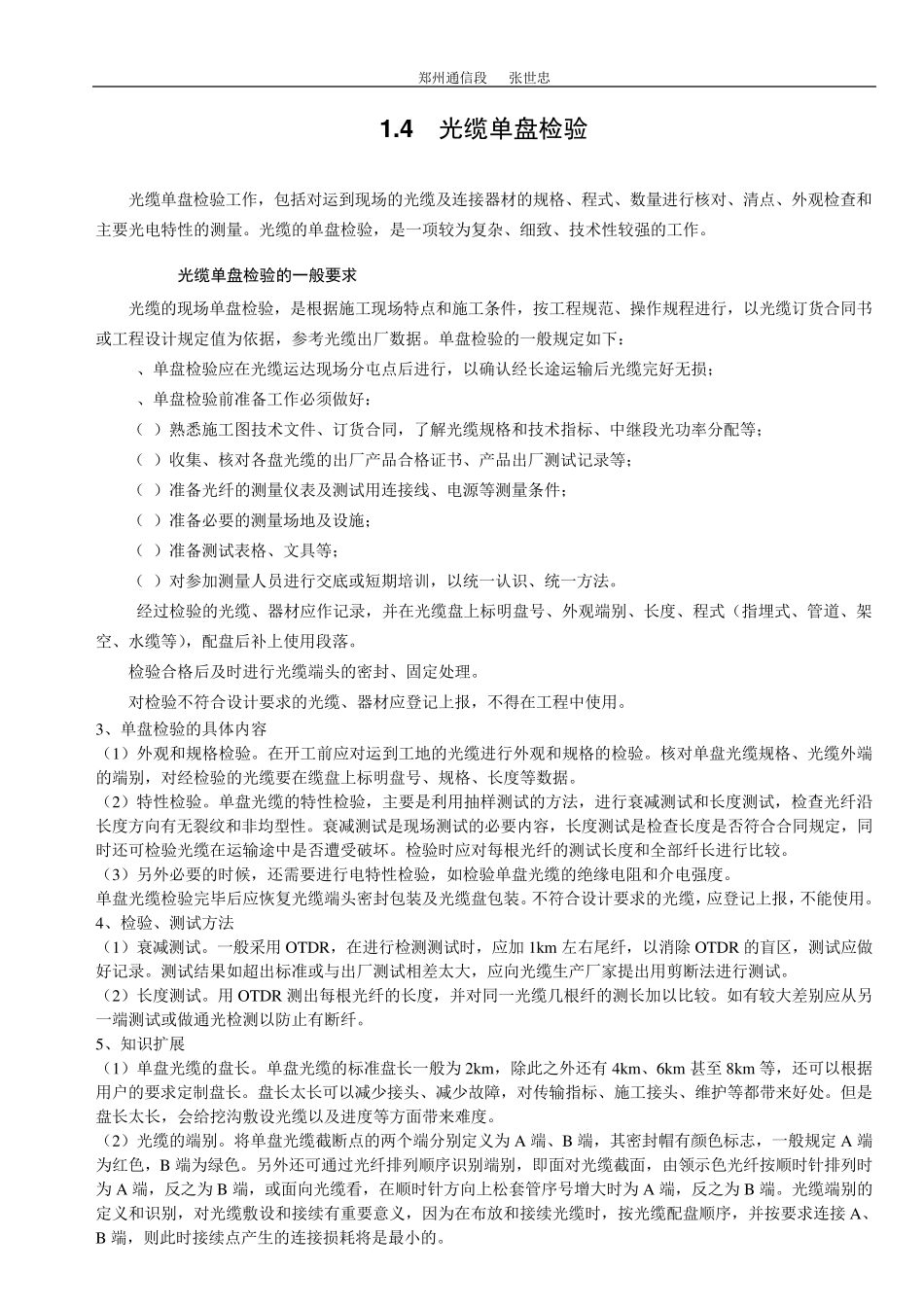

郑州通信段 张世忠 1 .4 光缆单盘检验 光缆单盘检验工作，包括对运到现场的光缆及连接器材的规格、程式、数量进行核对、清点、外观检查和主要光电特性的测量。光缆的单盘检验，是一项较为复杂、细致、技术性较强的工作。 1.4.1 光缆单盘检验的一般要求 光缆的现场单盘检验，是根据施工现场特点和施工条件，按工程规范、操作规程进行，以光缆订货合同书或工程设计规定值为依据，参考光缆出厂数据。单盘检验的一般规定如下： 1、单盘检验应在光缆运达现场分屯点后进行，以确认经长途运输后光缆完好无损； 2、单盘检验前准备工作必须做好： （1）熟悉施工图技术文件、订货合同，了解光缆规格和技术指标、中继段光功率分配等； （2）收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等； （3）准备光纤的测量仪表及测试用连接线、电源等测量条件； （4）准备必要的测量场地及设施； （5）准备测试表格、文具等； （6）对参加测量人员进行交底或短期培训，以统一认识、统一方法。 经过检验的光缆、器材应作记录，并在光缆盘上标明盘号、外观端别、长度、程式（指埋式、管道、架空、水缆等），配盘后补上使用段落。 检验合格后及时进行光缆端头的密封、固定处理。 对检验不符合设计要求的光缆、器材应登记上报，不得在工程中使用。 3、单盘检验的具体内容 （1）外观和规格检验。在开工前应对运到工地的光缆进行外观和规格的检验。核对单盘光缆规格、光缆外端的端别，对经检验的光缆要在缆盘上标明盘号、规格、长度等数据。 （2）特性检验。单盘光缆的特性检验，主要是利用抽样测试的方法，进行衰减测试和长度测试，检查光纤沿长度方向有无裂纹和非均型性。衰减测试是现场测试的必要内容，长度测试是检查长度是否符合合同规定，同时还可检验光缆在运输途中是否遭受破坏。检验时应对每根光纤的测试长度和全部纤长进行比较。 （3）另外必要的时候，还需要进行电特性检验，如检验单盘光缆的绝缘电阻和介电强度。 单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。不符合设计要求的光缆，应登记上报，不能使用。 4、检验、测试方法 （1）衰减测试。一般采用 OTDR，在进行检测测试时，应加 1km 左右尾纤，以消除 OTDR 的盲区，测试应做好记录。测试结果如超出标准或与出厂测试相差太大，应向光缆生产厂家提出用剪断法进行测试。 （2）长度测试。用 OTDR 测出每根光纤的长度，并对同一光缆几根纤的测长加以比...
