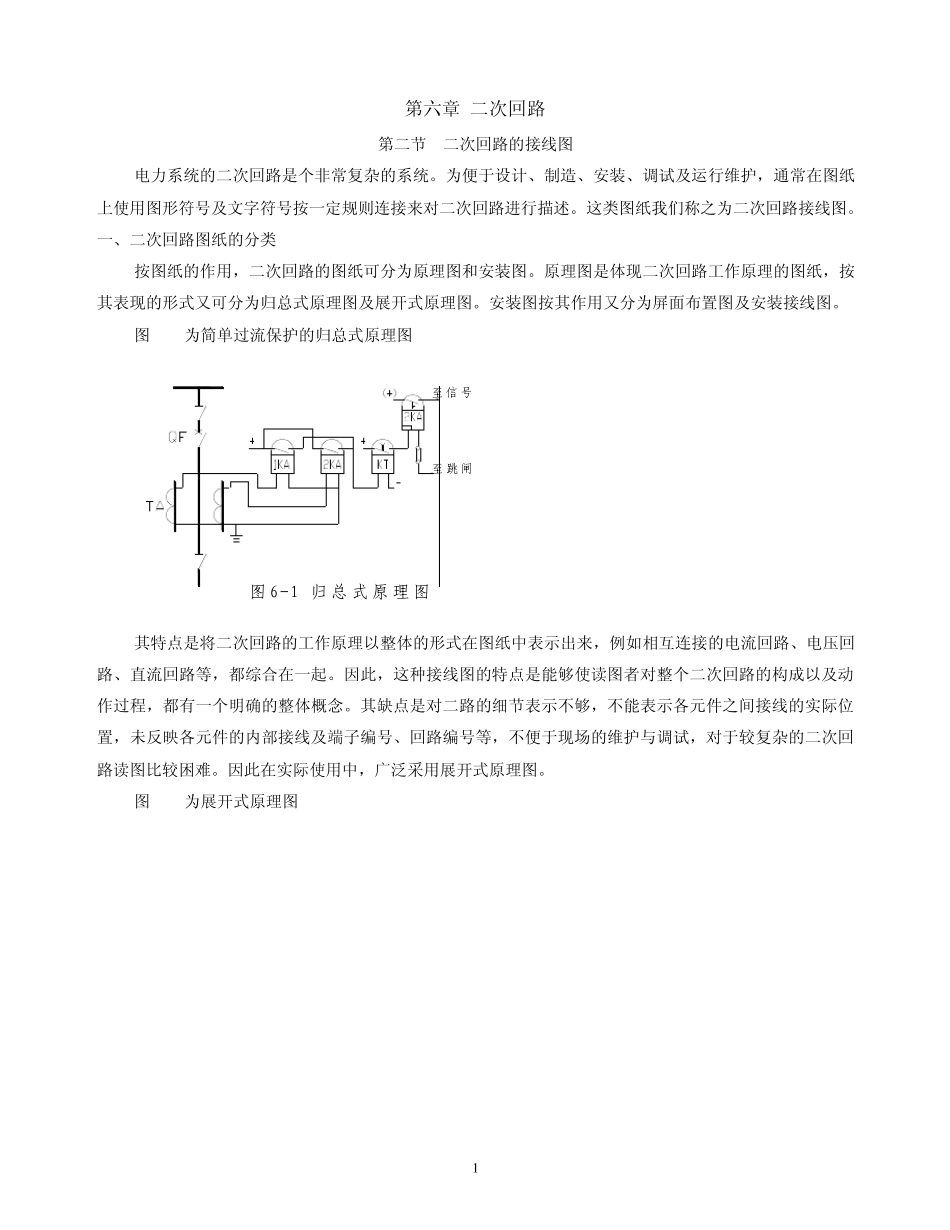

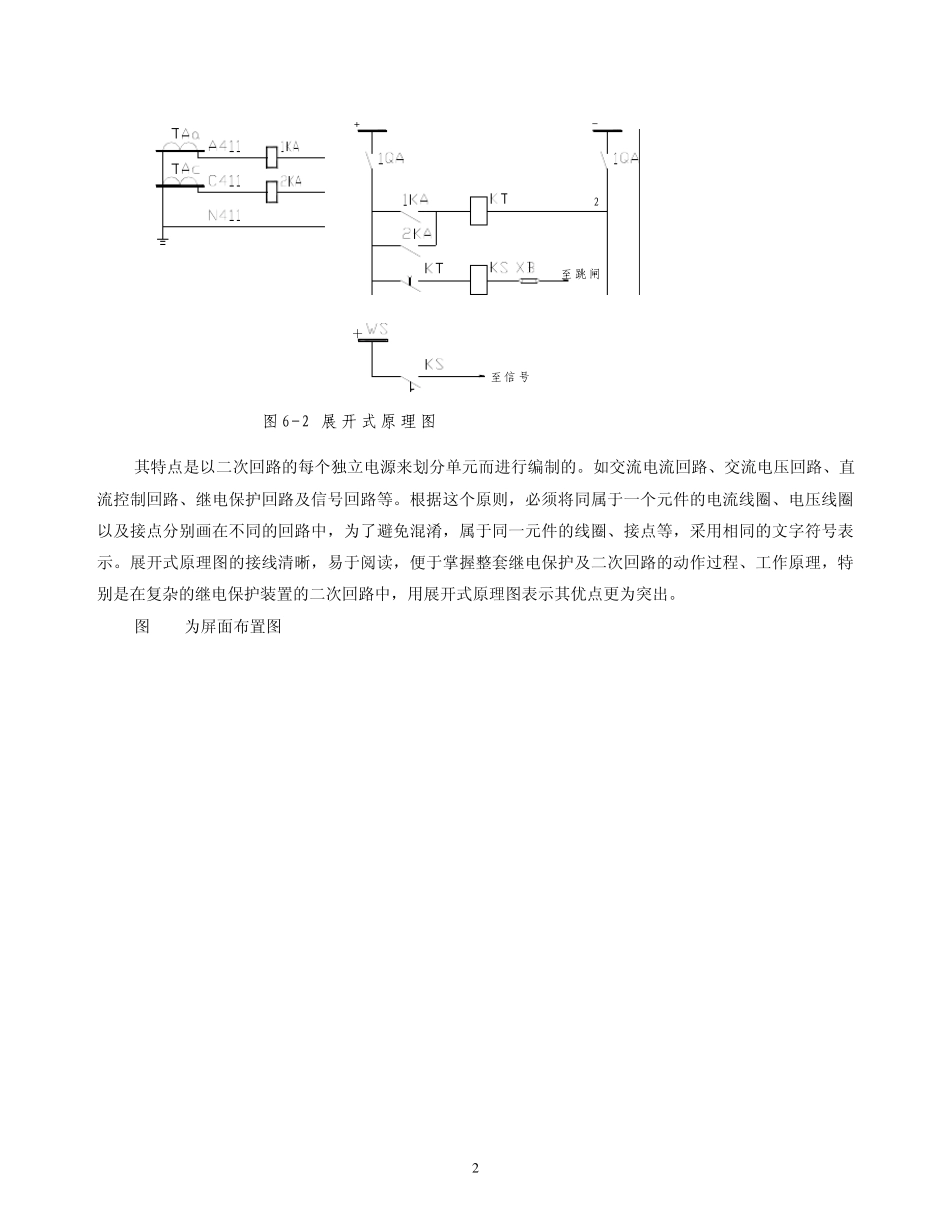

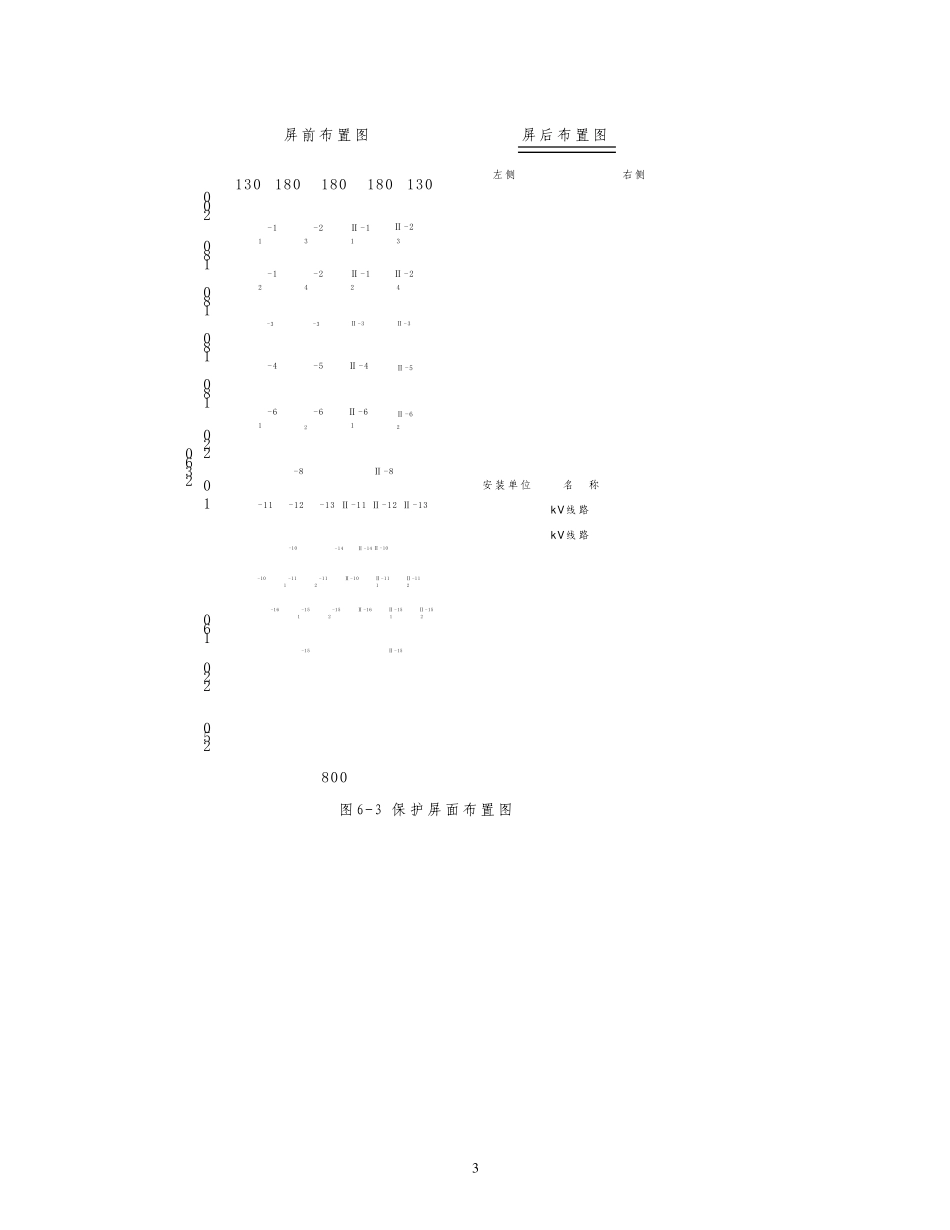

1 第六章 二次回路 第二节 二次回路的接线图 电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。 一、二次回路图纸的分类 按图纸的作用，二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。 图6-1为简单过流保护的归总式原理图 图6-1 归总式原理图至跳闸至信 号 其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。因此在实际使用中，广泛采用展开式原理图。 图6-2为展开式原理图 2 图6-2 展开式原理图33451221358728821331705至信 号至跳 闸70312＋－＋ 其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。 图 6-3为屏面布置图 3 10kV线路10kV线路名 称安装单位右 侧左 侧屏 后 布 置 图屏 前 布 置 图Ⅱ -2130Ⅱ -1I-2180180Ⅱ -23LJ4LJⅡ -3HWJⅡ -1I-23LJ4LJⅡ -3HWJI-31LJ2LJTWJⅡ -5SWJ2SJⅡ -6Ⅱ -4SWJI-52SJⅡ -6I-6TBJ1SJI-11301LJI-12LJTWJI-3180TBJI-41SJ180I-6180200180180ZCHⅡ -12 Ⅱ -132XJⅡ -11Ⅱ -10KKⅡ -111XJLDHDⅡ -11ZCHI-12 I-13JTAI-14XJⅡ -10KKI-101XJI-11I-112XJHDBDLDⅡ -14JTAⅡ -152LP1LPⅡ -15LPⅡ -152LPI-15I-151LPLPI-15Ⅱ -16QPI-11170I-10XJBDQP160220250800I-162360 220I-8Ⅱ -8图 6-3 保 护 屏...
