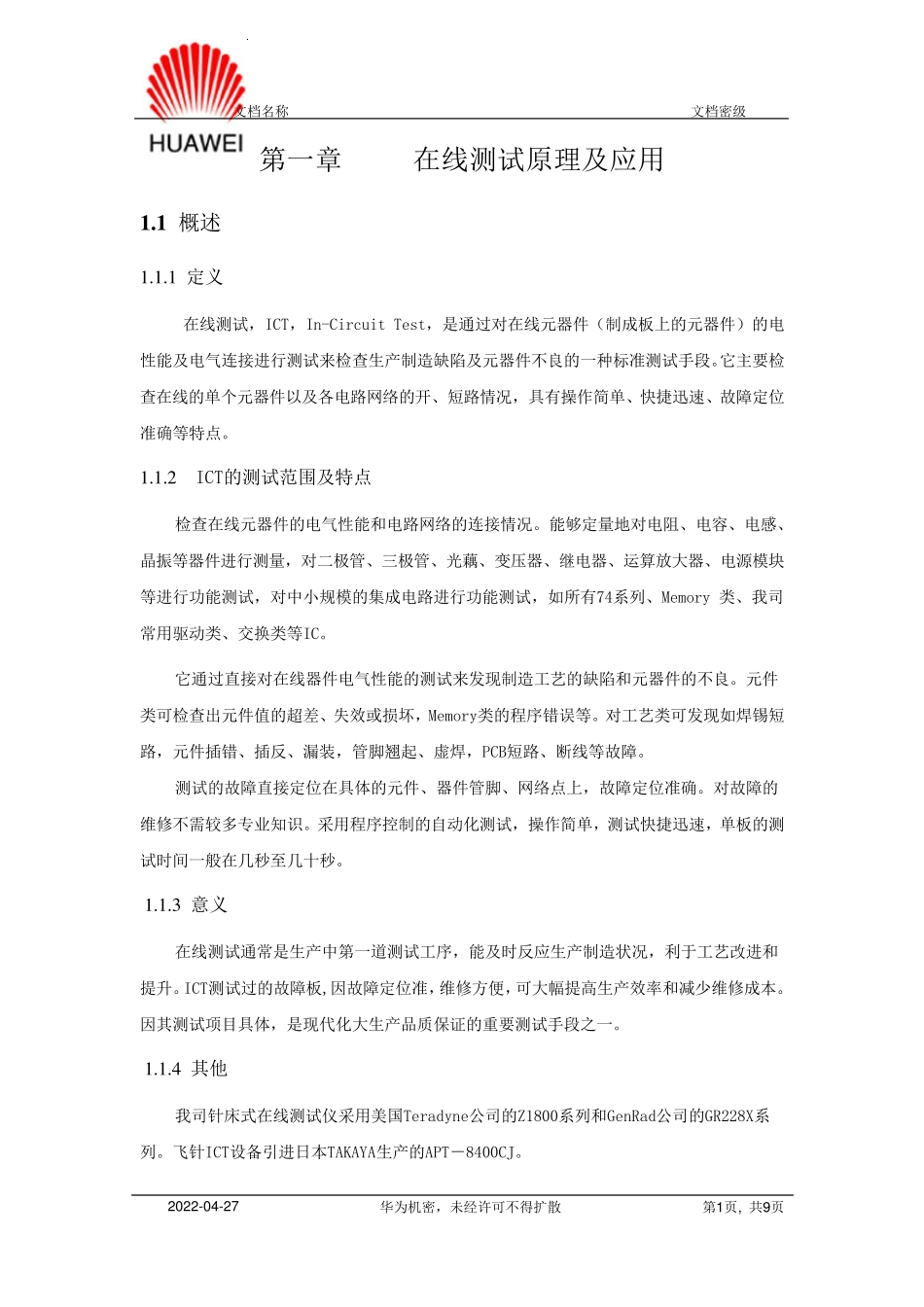

文档名称 文档密级 2 0 2 2 -0 4 -2 7 华为机密,未经许可不得扩散 第1 页, 共9 页 第一章 在线测试原理及应用 1 .1 概述 1 .1 .1 定义 在线测试,ICT,In-Circuit Test,是通过对在线元器件(制成板上的元器件)的电性能及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试手段。它主要检查在线的单个元器件以及各电路网络的开、短路情况,具有操作简单、快捷迅速、故障定位准确等特点。 1 .1 .2 ICT的测试范围及特点 检查在线元器件的电气性能和电路网络的连接情况。能够定量地对电阻、电容、电感、晶振等器件进行测量,对二极管、三极管、光藕、变压器、继电器、运算放大器、电源模块等进行功能测试,对中小规模的集成电路进行功能测试,如所有74系列、Memory 类、我司常用驱动类、交换类等IC。 它通过直接对在线器件电气性能的测试来发现制造工艺的缺陷和元器件的不良。元件类可检查出元件值的超差、失效或损 坏 ,Memory类的程 序 错 误 等。对工艺类可发现如焊 锡 短路,元件插 错 、插 反 、漏 装 ,管脚 翘 起 、虚 焊 ,PCB短路、断 线等故障。 测试的故障直接定位在具体 的元件、器件管脚 、网络点上,故障定位准确。对故障的维 修 不需 较 多 专 业 知 识 。采 用程 序 控 制的自 动化 测试,操作简单,测试快捷迅速,单板的测试时 间 一般 在几 秒 至 几 十 秒 。 1 .1 .3 意 义 在线测试通常是生产中第一道 测试工序 ,能及时 反 应生产制造状 况,利 于 工艺改 进和提 升 。ICT测试过的故障板,因 故障定位准,维 修 方 便 ,可大幅 提 高 生产效率 和减 少 维 修 成本 。因 其 测试项 目 具体 ,是现代 化 大生产品 质 保 证 的重 要测试手段之 一。 1 .1 .4 其 他 我司针 床 式 在线测试仪 采 用美 国 Teradyne公 司的Z1800系列和GenRad公 司的GR228X系列。飞 针 ICT设 备 引 进日 本 TAKAYA生产的APT- 8400CJ。 文 档 名 称 文 档 密 级 2 0 2 2 -0 4 -2 7 华 为 机 密 , 未 经 许 可 不 得 扩 散 第 2 页 , 共 9 页 飞 针 ICT基 本 只 进 行 静 态 的 测 试 , 优 点 是 不 需 制 作 夹 具 , 程 序 开 发 时 间 短 。 针 床 式 ICT可 进 行 模 拟 器 件 功 能 和 数 字...
