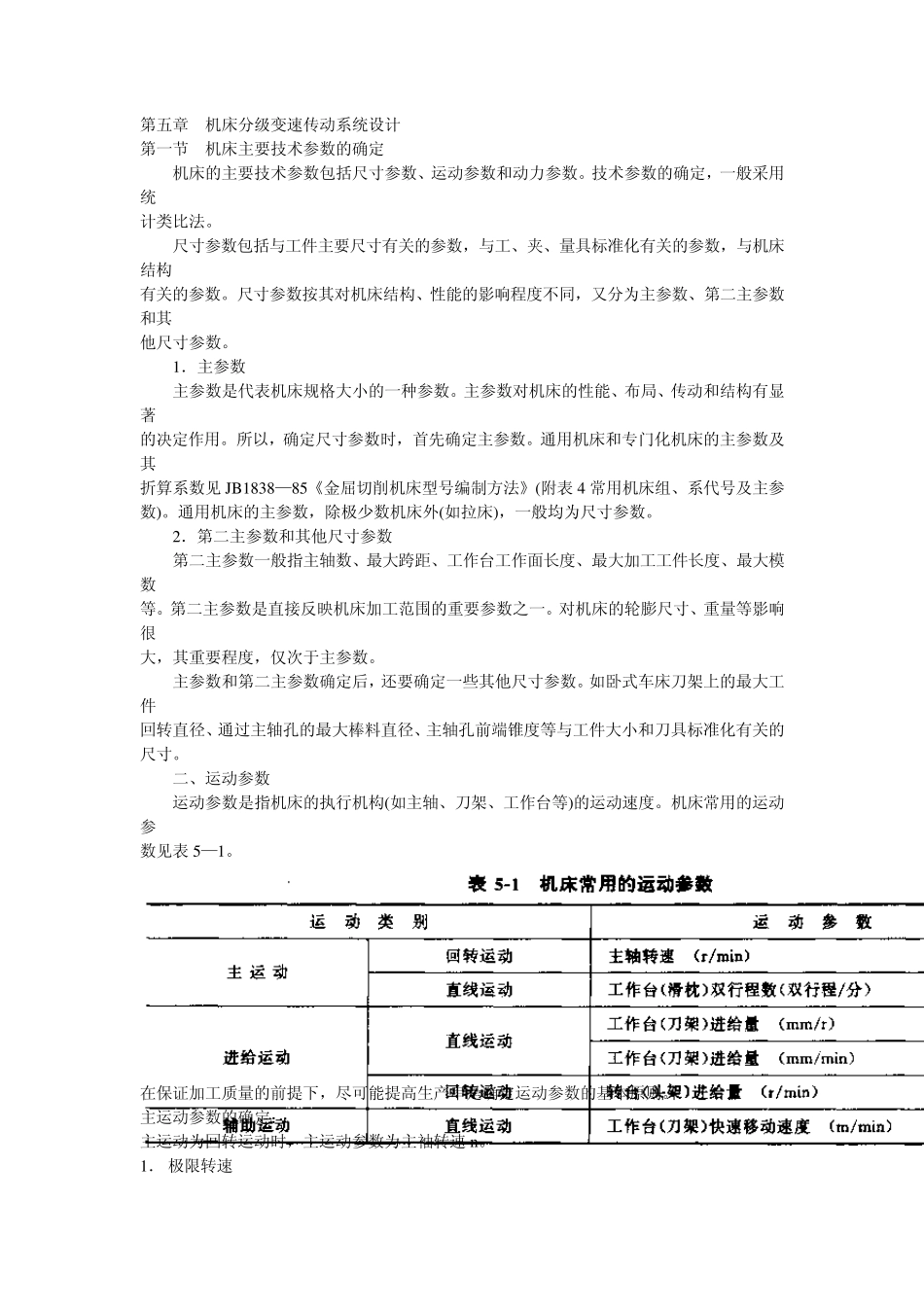

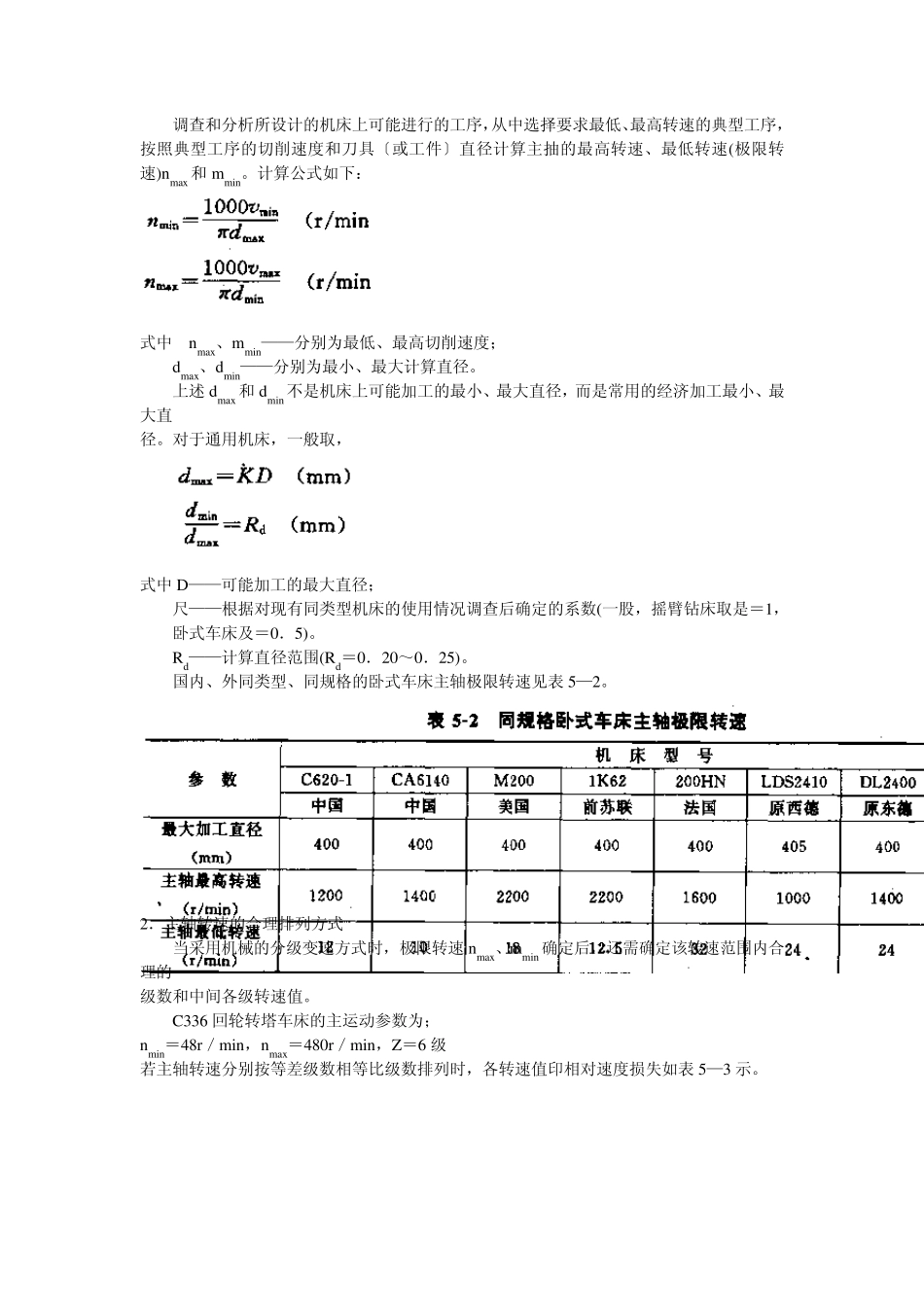

第五章 机床分级变速传动系统设计 第一节 机床主要技术参数的确定 机床的主要技术参数包括尺寸参数、运动参数和动力参数。技术参数的确定，一般采用统 计类比法。 尺寸参数包括与工件主要尺寸有关的参数，与工、夹、量具标准化有关的参数，与机床结构 有关的参数。尺寸参数按其对机床结构、性能的影响程度不同，又分为主参数、第二主参数和其 他尺寸参数。 1．主参数 主参数是代表机床规格大小的一种参数。主参数对机床的性能、布局、传动和结构有显著 的决定作用。所以，确定尺寸参数时，首先确定主参数。通用机床和专门化机床的主参数及其 折算系数见JB1838—85《金屈切削机床型号编制方法》(附表4 常用机床组、系代号及主参 数)。通用机床的主参数，除极少数机床外(如拉床)，一般均为尺寸参数。 2．第二主参数和其他尺寸参数 第二主参数一般指主轴数、最大跨距、工作台工作面长度、最大加工工件长度、最大模数 等。第二主参数是直接反映机床加工范围的重要参数之一。对机床的轮膨尺寸、重量等影响很 大，其重要程度，仅次于主参数。 主参数和第二主参数确定后，还要确定一些其他尺寸参数。如卧式车床刀架上的最大工件 回转直径、通过主轴孔的最大棒料直径、主轴孔前端锥度等与工件大小和刀具标准化有关的尺寸。 二、运动参数 运动参数是指机床的执行机构(如主轴、刀架、工作台等)的运动速度。机床常用的运动参 数见表5—1。 在保证加工质量的前提下，尽可能提高生产串是确定运动参数的基本原则。 主运动参数的确定： 主运动为回转运动时，主运动参数为主袖转速n。 1． 极限转速 调查和分析所设计的机床上可能进行的工序，从中选择要求最低、最高转速的典型工序， 按照典型工序的切削速度和刀具〔或工件〕直径计算主抽的最高转速、最低转速(极限转速)nmax 和mmin。计算公式如下： 式中 nmax、mmin——分别为最低、最高切削速度； dmax、dmin——分别为最小、最大计算直径。 上述 dmax 和dmin 不是机床上可能加工的最小、最大直径，而是常用的经济加工最小、最大直 径。对于通用机床，一般取， 式中D——可能加工的最大直径； 尺——根据对现有同类型机床的使用情况调查后确定的系数(一股，摇臂钻床取是＝1， 卧式车床及＝0．5)。 Rd——计算直径范围(Rd＝0．20～0．25)。 国内、外同类型、同规格的卧式车床主轴极限转速见表 5—2。 2．主轴转速的合理排列方式 当采用机械的分级变速方式时，极限...
