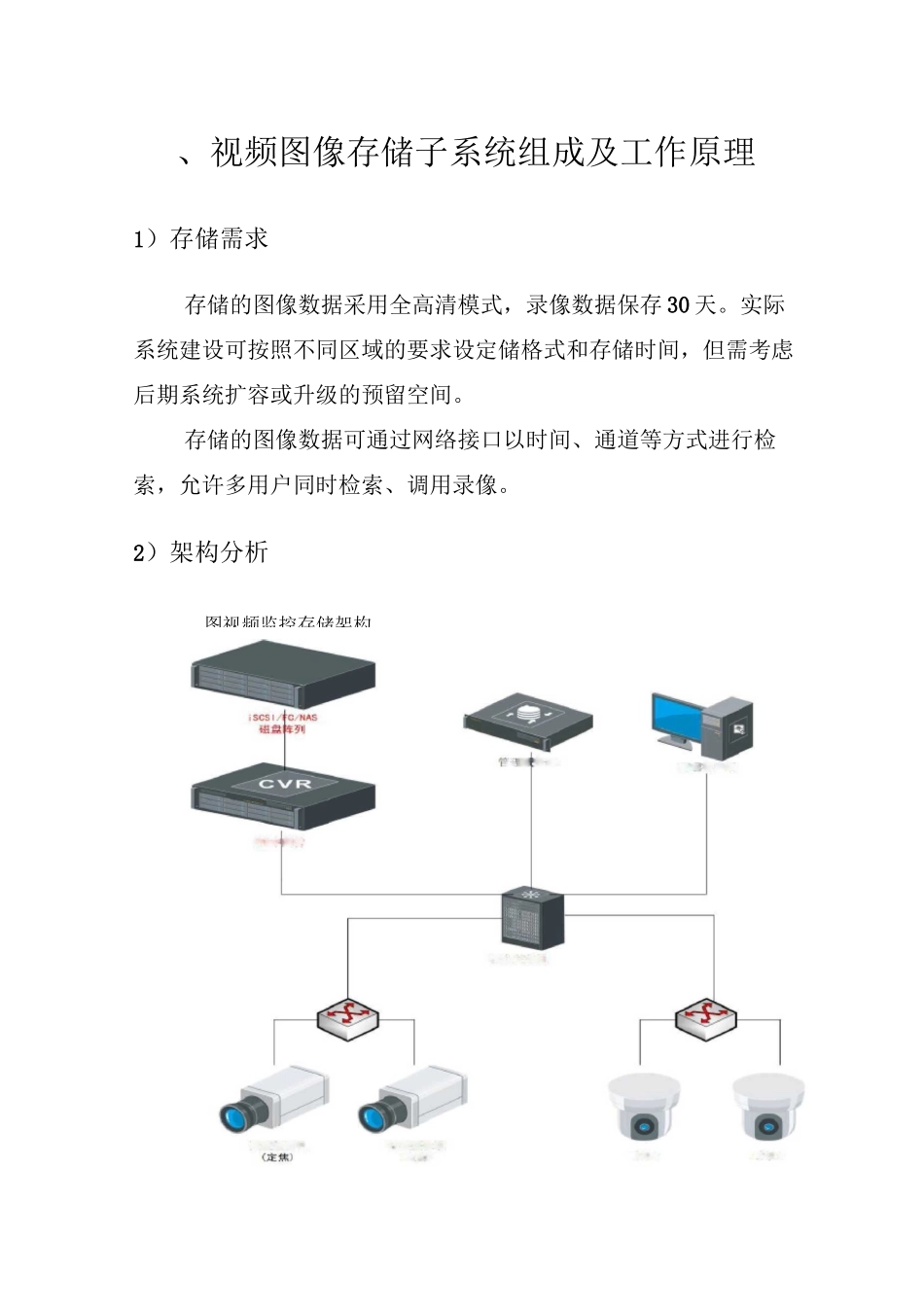

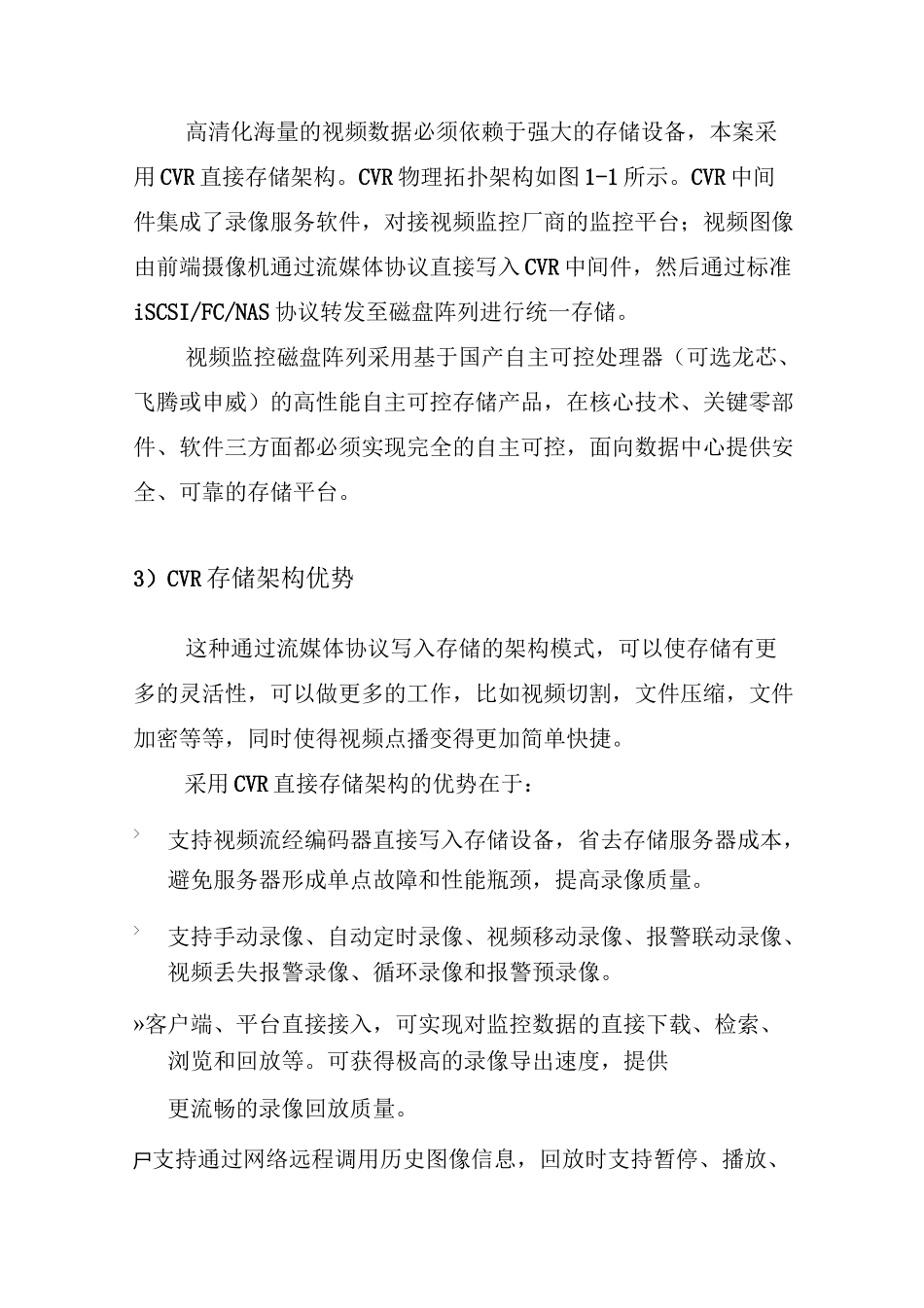

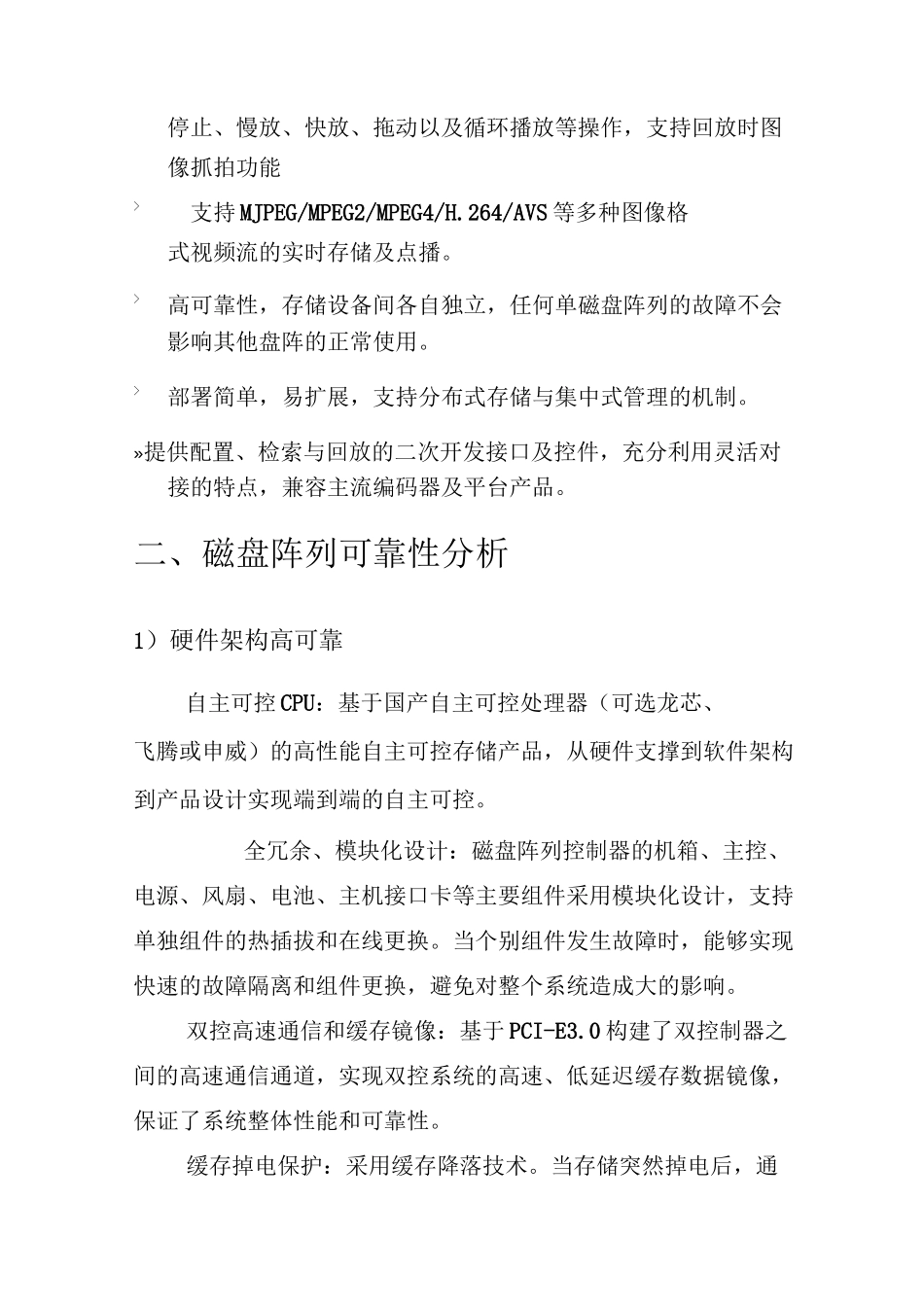

图视频监控存储架构酋理审:户端CVR间i-J 饶殍器枪型摄懺机挖型損儼机GE 席)球机球机核心立碳机、视频图像存储子系统组成及工作原理1)存储需求存储的图像数据采用全高清模式,录像数据保存 30 天。实际系统建设可按照不同区域的要求设定储格式和存储时间,但需考虑后期系统扩容或升级的预留空间。存储的图像数据可通过网络接口以时间、通道等方式进行检索,允许多用户同时检索、调用录像。2)架构分析高清化海量的视频数据必须依赖于强大的存储设备,本案采用 CVR 直接存储架构。CVR 物理拓扑架构如图 1-1 所示。CVR 中间件集成了录像服务软件,对接视频监控厂商的监控平台;视频图像由前端摄像机通过流媒体协议直接写入 CVR 中间件,然后通过标准iSCSI/FC/NAS 协议转发至磁盘阵列进行统一存储。视频监控磁盘阵列采用基于国产自主可控处理器(可选龙芯、飞腾或申威)的高性能自主可控存储产品,在核心技术、关键零部件、软件三方面都必须实现完全的自主可控,面向数据中心提供安全、可靠的存储平台。3)CVR 存储架构优势这种通过流媒体协议写入存储的架构模式,可以使存储有更多的灵活性,可以做更多的工作,比如视频切割,文件压缩,文件加密等等,同时使得视频点播变得更加简单快捷。采用 CVR 直接存储架构的优势在于:>支持视频流经编码器直接写入存储设备,省去存储服务器成本,避免服务器形成单点故障和性能瓶颈,提高录像质量。>支持手动录像、自动定时录像、视频移动录像、报警联动录像、视频丢失报警录像、循环录像和报警预录像。»客户端、平台直接接入,可实现对监控数据的直接下载、检索、浏览和回放等。可获得极高的录像导出速度,提供更流畅的录像回放质量。尸支持通过网络远程调用历史图像信息,回放时支持暂停、播放、停止、慢放、快放、拖动以及循环播放等操作,支持回放时图像抓拍功能>支持 MJPEG/MPEG2/MPEG4/H.264/AVS 等多种图像格式视频流的实时存储及点播。>高可靠性,存储设备间各自独立,任何单磁盘阵列的故障不会影响其他盘阵的正常使用。>部署简单,易扩展,支持分布式存储与集中式管理的机制。»提供配置、检索与回放的二次开发接口及控件,充分利用灵活对接的特点,兼容主流编码器及平台产品。二、磁盘阵列可靠性分析1)硬件架构高可靠自主可控 CPU:基于国产自主可控处理器(可选龙芯、飞腾或申威)的高性能自主可控存储产品,从硬件支撑到软件架构到产品设计实现端到端的自主可控。全冗余、模块...
